Installer un système PV uniquement
b

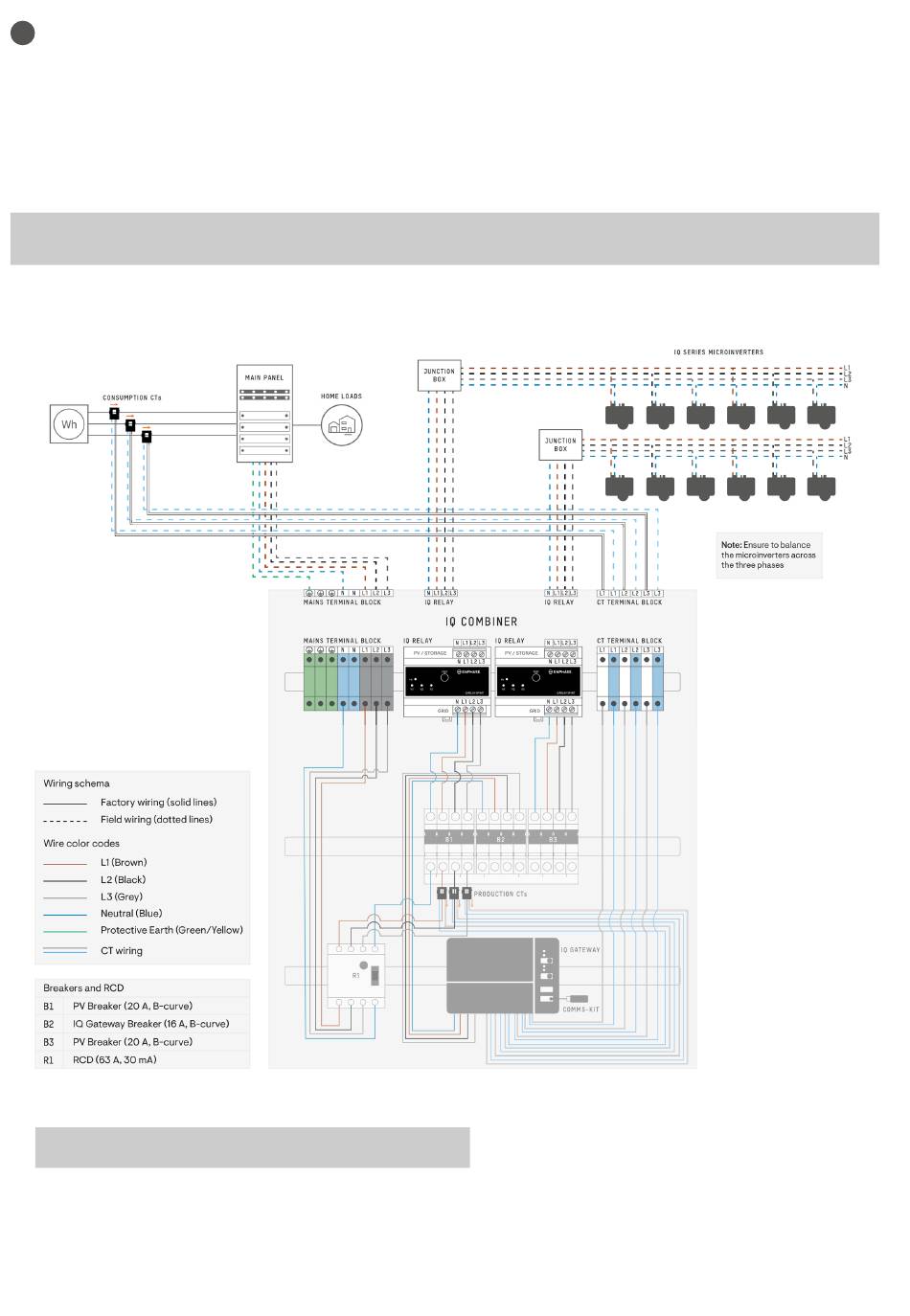

Reportez-vous au schéma de câblage suivant pour l'installation des IQ Series Microinverters (sans IQ Battery) sur les deux IQ Relays.
1 ) Connectez le secteur au bornier du secteur.
2 ) Connecter les deux circuits PV aux deux IQ Relays.
3 ) Installez les Consumption CT sur la ligne de réseau (avec la flèche pointant vers l'extérieur du réseau/vers les charges) et connectez les
fils de connexion au bornier du CT.
4 ) Dans cette configuration, les Production CT doivent être installés sur les fils allant du disjoncteur au RCD. Comme les disjoncteurs sont
interconnectés à l'aide d'un jeu de barres en peigne, les CT dans cette configuration mesurent la somme du PV total passant par les deux
disjoncteurs. Les CT doivent être orientés de manière à ce que les flèches soient éloignées du PV.
✓
Par défaut, l'IQ Combiner est configuré pour l'installation d'un système PV sur un IQ Relay et d'un maximum de trois unités IQ Battery
NOTE :
sur l'autre IQ Relay. Pour installer le PV (sans IQ Battery) sur les deux IQ Relays, déplacer l'emplacement des Production CT comme indiqué
dans l'image ci-dessous afin de s'assurer que tous les circuits de dérivation du PV passent par les Production CT.
✓
Les Production CT ont été déplacés sur les L1, L2, et L3
NOTE :
de l'assemblage des câbles entre les disjoncteurs et le RCD.
27
