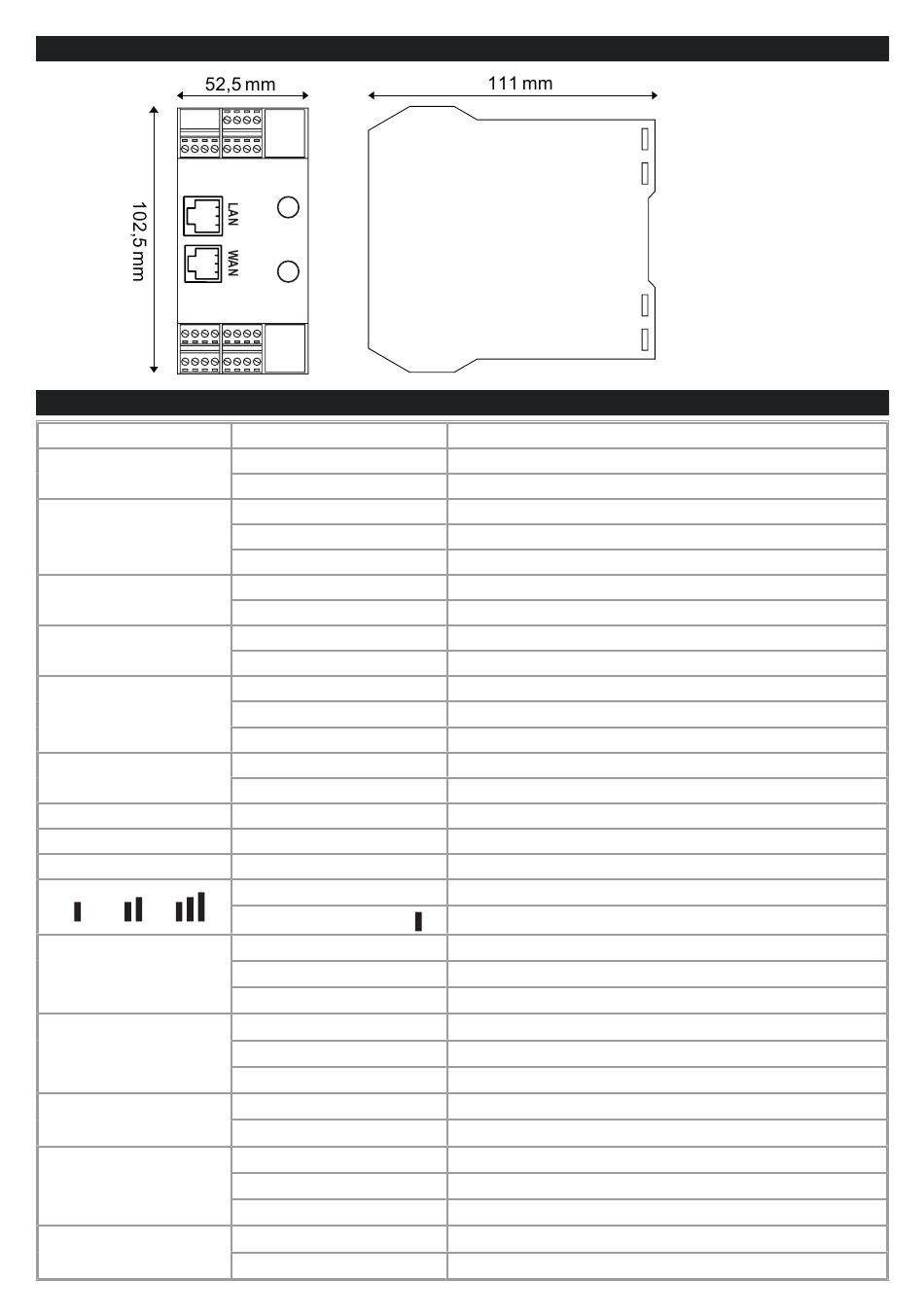

SCHÉMA DU MODULE
SIGNALISATION PAR LED SUR LA PARTIE FRONTALE
LED
PWR
RUN
DIDO1....DIDO6
VPN
SRV
RX1 / RX2 / RX4
TX1 / TX2 / TX4
ETH ACT (Verte)
ETH LNK (Jaune)
NET
DATA
GPS
BAT
Voir manuel d'utilisation
PWR
(MODEM)
MI00620-1-FR
USB
MOBILE
ANT.
GPS
ANT.
ÉTAT
Allumée
Éteinte
Allumée
Clignotante
Éteinte
Allumée
Éteinte
Allumée
Clignotante
Allumée
Clignotante
Éteinte
Allumée
Clignotante
Clignotante
Clignotante
Allumée
Allumée
Clignotant (Uniquement )
Allumée
Clignotante
Éteinte
Allumée
Clignotante
Éteinte
Allumée
Éteinte
Allumée
Clignotante
Éteinte
Allumée
Éteinte
MANUEL D'INSTALLATION
Signification des LED
Dispositif alimenté correctement
Dispositif non alimenté
Système en mode bloqué
Le module fonctionne correctement
Système en mode bloqué / En phase d'amorçage
Entrée ou Sortie activée
Entrée ou Sortie désactivé
Connexion VPN active
Problèmes de connexion VPN
La connexion VPN BOX « SERVICE » fonctionne correctement
Erreur sur la connexion VPN Box « SERVICE »
Connexion VPN BOX « SERVICE » désactivée
Connexion RS485 / RS232 erronée
Réception du paquet de données sur RS485 / RS232 effectuée
Transmission du paquet de données sur RS485 / RS232 effectuée
Transit des paquets sur port Ethernet
Le port Ethernet est connecté
Signalisation du niveau de signal
Le modem n'est pas correctement enregistré
Le modem est enregistré sur le réseau 4G
Le modem est enregistré sur le réseau 2G ou 3G
Le modem est éteint ou n'est pas enregistré
Connexion des données activée et correctement enregistrée
Connexion des données activée mais en erreur
Connexion des données désactivée
Signal GPS présent
Signal GPS absent
Batterie branchée et fonctionnant correctement
Batterie déchargée ou en panne
Batterie non utilisée (ASC inactive)
Dispositif alimenté correctement
Dispositif non alimenté
Poids : 270 g ; Boîtier : PA6, Noir
