assemblage du transpalette hydraulique et liste des pièces

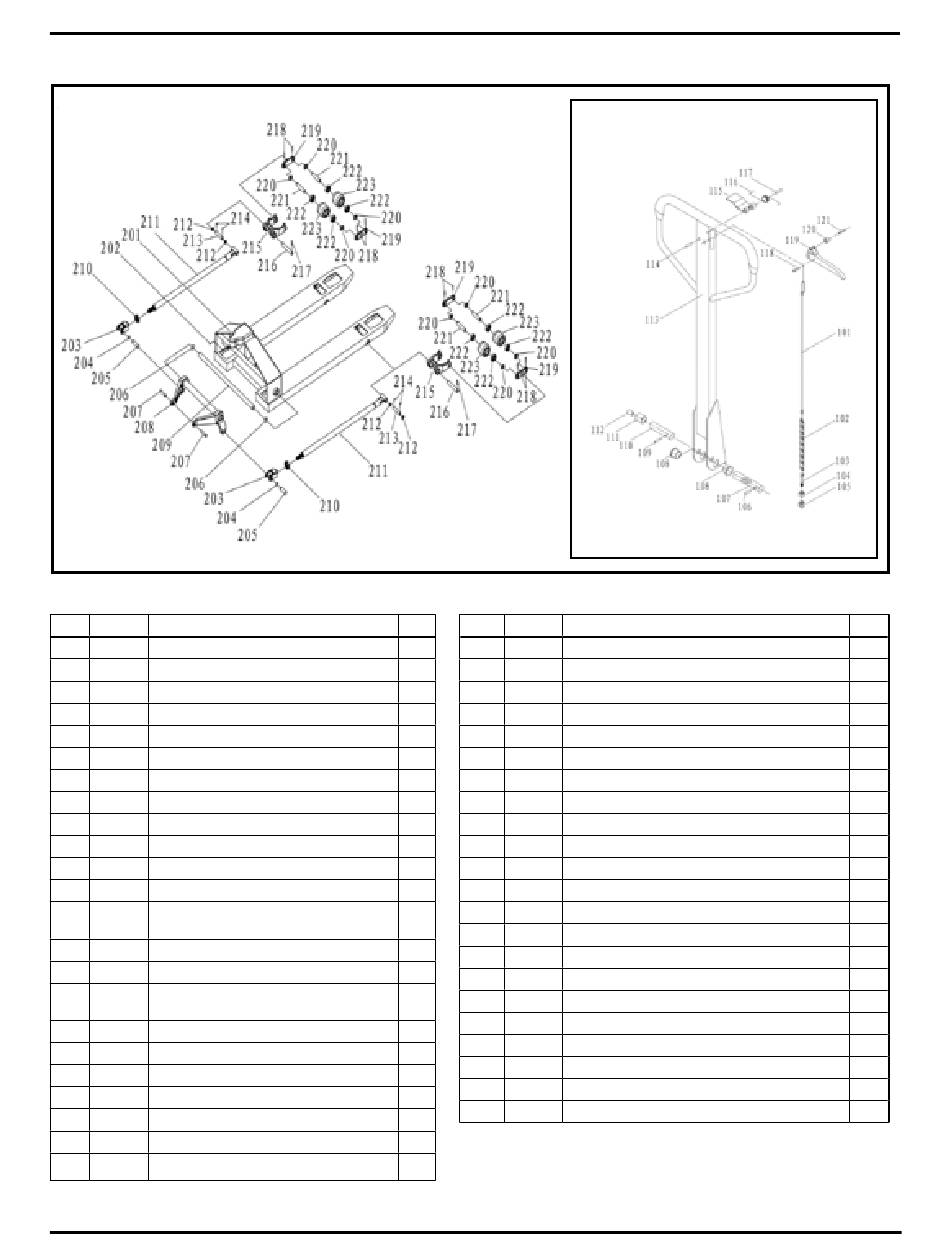

Assemblage général
Assemblage général
No.
Pièce
Description
201
CHÂSSIS SOUDÉ
202
VIS D'AJUSTEMENT
203
FOURCHE DE RACCORD
204
ANNEAU DE RETENUE POUR TIGE
205
TIGE DE RACCORD
206
ANNEAU DE RETENUE POUR ORIFICE
207
ANNEAU ÉLASTIQUE
208
SUPPORT DE LEVIER
209
TIGE POUR SUPPORT DE LEVIER
210
ÉCROU D'AJUSTEMENT
211
BARRE DE POUSSÉE (1220/1150MM)
212
RONDELLE PLATE
213
TIGE DE RACCORD POUR BARRE DE
POUSSÉE
214
GOUPILLE FENDUE
215
CHÂSSIS DE ROUE DE CHARGEMENT
216
TIGE DE POSITIONNEMENT POUR
CHÂSSIS DE ROUE DE CHARGEMENT
217
GOUPILLE CYLINDRIQUE ÉLASTIQUE
218
GOUPILLE CYLINDRIQUE ÉLASTIQUE
219
PLAQUE LATÉRALE (ROUE DOUBLE)
220
RONDELLE PLATE
221
TIGE DE ROUE DE CHARGEMENT
222
ROULEMENT
223
MN240
ROUE DE CHARGEMENT
A
Assemblage de la poignée
Qté
No.
Pièce
Description
1
101
MN369
TRINGLE
1
102
CHAÎNE 04B-1-121
2
103
BOULON PRISONNIER M5X30
2
104
ÉCROU HEXAGONAL M5
2
105
ÉCROU DE BLOCAGE M5
2
106
GOUPILLE CYLINDRIQUE ÉLASTIQUE 5X35
2
107
TIGE DE POSITIONNEMENT DU MANCHE
1
108
BAGUE D'ESPACEMENT 2023165
1
109
GOUPILLE CYLINDRIQUE ÉLASTIQUE 4X20
2
110
AXE DE ROULEAU
2
111
ROULEAU
4
112
BAGUE DE ROULEAU
2
113
MANCHE SOUDÉ
114
GOUPILLE CYLINDRIQUE ÉLASTIQUE 6X30
4
115
BANDE DE POSITIONNEMENT À RESSORT
2
116
RESSORT DE MANCHE
2
117
GOUPILLE CYLINDRIQUE ÉLASTIQUE 4X30
118
GOUPILLE CYLINDRIQUE ÉLASTIQUE 4X10
2
119
LEVIER DE CONTRÔLE
8
120
POIGNÉE DE ROULEAU
4
121
GOUPILLE CYLINDRIQUE ÉLASTIQUE 4X16
8
A
MN525
ASSEMBLAGE DE LA POIGNÉE
4
8
4
Qté
1
1
1
1
1
1
1
2
1
1
1
1
1
1
1
1
1
1
1
1
1
