- Page 1 CRÉER DES RÉALITÉS, RÉALISER DES RÊVES Ender-3 Max Neo Ender-3 Max Neo Manuel d'utilisation de l'imprimante 3D V1.2...
- Page 2 À nos chers utilisateurs Merci d'avoir choisi Creality. Pour votre commodité, veuillez lire ce manuel d'utilisation avant de commencer et suivez attentivement les instructions fournies. Creality est toujours prêt à vous fournir des services de haute qualité. Si vous rencontrez des problèmes ou avez des questions lors de l'utilisation de nos produits, veuillez utiliser les coordonnées à...
- Page 3 Mode d'emploi N'utilisez pas cette imprimante par des méthodes ou des opérations qui ne sont pas décrites dans ce manuel. Cela pourrait entraîner des blessures accidentelles ou des dommages matériels. Ne placez pas cette imprimante à proximité de matériaux inflammables, de matériaux explosifs ou de sources de forte chaleur. Veuillez placer cette imprimante dans un environnement ventilé, frais et peu poussiéreux.
-
Page 4: Table Des Matières
Table des matières À propos de l'imprimante 01-01 Spécifications de l'appareil 02-02 Liste des pièces 03-03 Installation de l'imprimante 04-04 Connexion des câbles 05-05 Paramètres d'initialisation 06-07 Mise à niveau automatique 08-08 Mode préchauffage 09-09 Chargement du filament 10-10 Démarrage de l'impression 11-11... -
Page 5: À Propos De L'imprimante

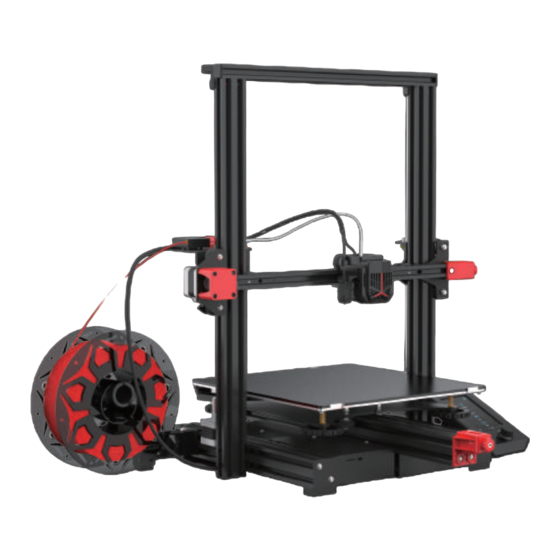

1. À propos de l'imprimante Interrupteur de fin de course d'axe X Boîte à outils Moteur 01 Support à matériau Écran Kit d'extrusion Plate-forme d'impression Interrupteur d'alimentation Moteur 02 Emplacement pour carte de stockage Réglage de la tension 02 Détecteur de filaments Réglage de la tension 01 Kit de buse... -
Page 6: Spécifications De L'appareil
2. Spécifications de l'appareil Paramètres de base Modèle Ender-3 Max Neo Langue Français Méthode d'impression Impression en ligne sur carte TF/USB Technologie de moulage Nombre de buses Taille d'impression 300*300*320mm Épaisseur de la couche 0.1-0.35mm Vitesse d'impression ≤60mm/s Diamètre de la buse 0.4mm... -
Page 7: Liste Des Pièces
3. Liste des pièces Liste des pièces Cadre de base Support à matériau Baril de matériau Cadre du portique Écran Filament Liste d'outils Pince coupante Nettoyeur de buse Câble d'alimentation Attache-câbles Vis à tête cylindrique à Carte TF/Lecteur Lame Clé et tournevis six pans creux M5x65 de carte ×... -
Page 8: Installation De L'imprimante
4. Installation de l'imprimante 1. Installation du portique 2. Installation de l'écran Placez le cadre du portique dans la fente de la base et pré-bloquez-le Placez le kit d'écran sur le côté droit du profilé, enclenchez-le avec quatre vis à tête hexagonale M5×65 alignées avec le trou, puis horizontalement dans le profilé, puis serrez les vis. -
Page 9: Connexion Des Câbles
05. Connexion des câbles Connectez le moteur pas à pas de l'axe Z comme indiqué sur l'étiquette du port à 6 broches (4 fils). ● Veuillez vous assurer de la position correcte de l'interrupteur d'alimentation et de la tension secteur avant la connexion de l'alimentation, afin d'éviter d'endommager l'appareil. -
Page 10: Paramètres D'initialisation
06. Paramètres d'initialisation Entrez dans “Réglages → Restaurer paramètres d'usine ”de la configuration » pour réinitialiser les paramètres de l'imprimante. Entrez dans “ Préparation → Retour de point zéro ” et revenez à la position de départ. Saisissez “Préparation → Déplacement des axes → Déplacement de l'axe Z”, et effacez la valeur. - Page 11 07. Paramètres d'initialisation Entrez dans “Préparation → Compensation axe Z ”, ajustez la valeur de compensation de l'axe Z de manière à ce que la hauteur entre la buse et la plate-forme soit presque l'épaisseur d'une feuille de papier A4 (0,08-0,1 mm), cliquez sur le bouton pour confirm, et terminez la mise à niveau du point central. Entrez “ Préparation →...
-
Page 12: Mise À Niveau Automatique
08. Mise à niveau automatique Mettez l'imprimante en marche et sélectionnez“ Mise à niveau ”. Fonctionnement par défaut : L'imprimante revient d'abord automatiquement au domicile pour un étalonnage automatique de 25 points, puis revient à nouveau au domicile pour terminer la mise à niveau. Entrez dans “ Préparation →... -
Page 13: Mode Préchauffage
9. Mode préchauffage Méthode 1 Méthode 2... -
Page 14: Chargement Du Filament
10.Chargement du filament Lorsque vous attendez que la température monte, suspendez les filaments sur la grille. Appuyez et maintenez le ressort d'extrusion et insérez les filaments dans la position de la buse le long du trou de l'extrudeuse. Lorsque la température atteint la valeur cible fixée, vous pouvez voir que des filaments sortent de la buse et que le chargement est terminé. -
Page 15: Démarrage De L'impression
11.Démarrage de l'impression Ender-3 Max Neo Ender-3 Max Neo Creality Slicer 4.8.2 Ender-3 Max Neo Pour plus de détails sur les instructions du logiciel, veuillez vous reporter au manuel du logiciel de tranchage dans la Creality carte de stockage. Slicer 4.8.2 Veuillez ne pas insérer ou retirer la carte... - Page 16 Due to the differences between different machine models, the physical objects and the images can be differ.The final explanation rights shall be reserved by Shenzhen Creality 3D Technology Co, Ltd. Add: 18th Floor, JinXiuHongDu Building, Meilong Road, Xinniu Community, Minzhi Street, Longhua District, Shenzhen City, China. Official Website: www.creality.com Tel: +86 755-8523 4565 E-mail: cs@creality.com...
