8.4.6 Réglage du transmetteur de rotation (option)
Page 82 de 90
Couvercle Transmetteur de rotation

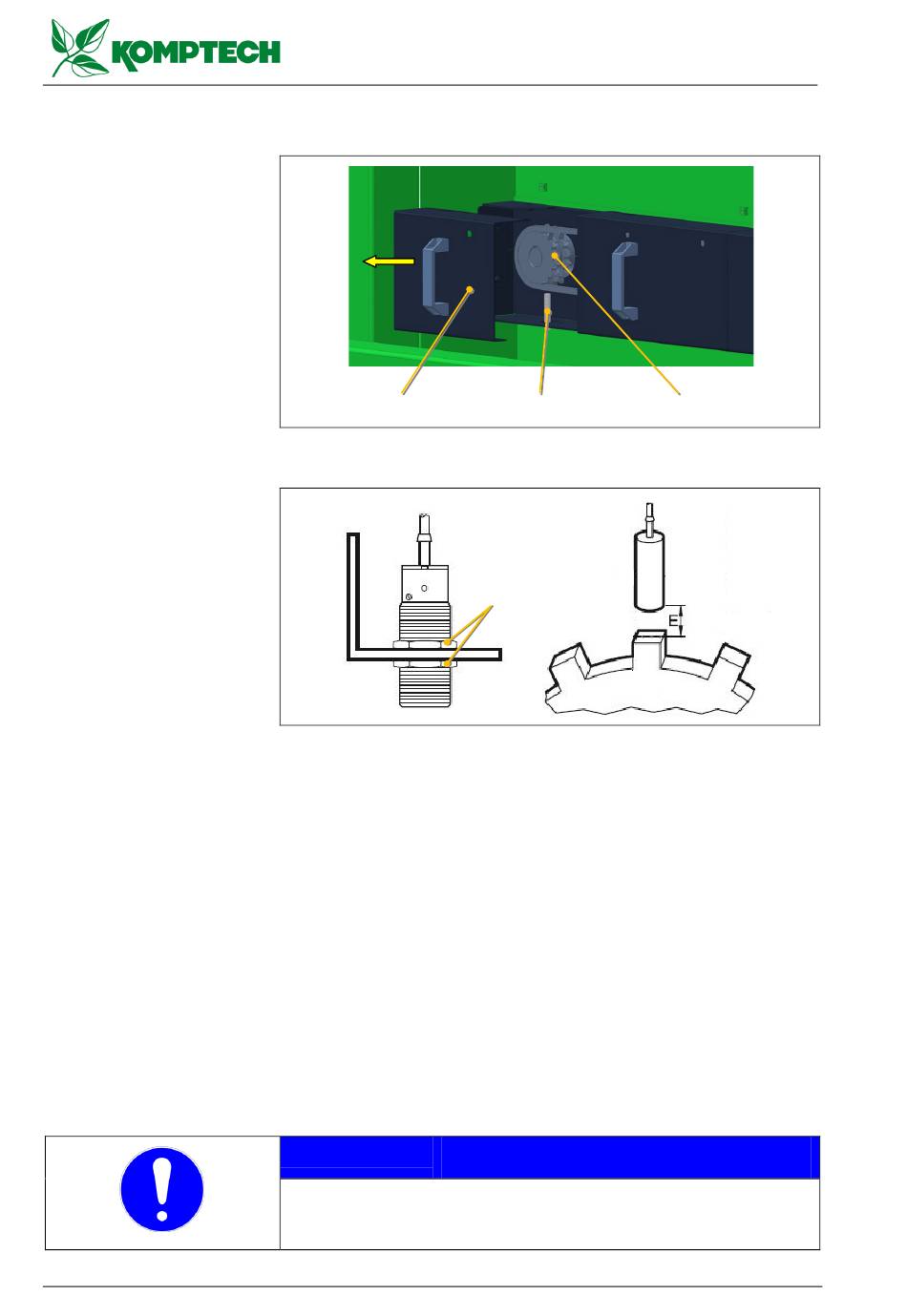

Ill. 8-11 Logement de chaînes
Ill. 8-12 Transmetteur de rotation (standard)
Procédure :
1. Mettre l'installation hors tension.
2. Enlever le couvercle.
3. Régler le transmetteur de rotation :
(1) Desserrer les deux écrous « A » du capteur.
(2) Régler la distance de commutation nominale « E » sur 4
mm max.
(3) Bloquer le capteur contre tout risque de desserrage à
l'aide des deux écrous « A ».
4. Revisser le couvercle.
R E M A R Q U E
Après un court-circuit, vérifier la sécurité de fonctionnement de
l'appareil.
