(Déverrouiller la cosse mâle et la retirer de l'emplacement n° 7)
•
Insérer et verrouiller la cosse mâle du fil rouge/vert retiré dans le boîtier de connexion 1 fiche ci-joint.
(Ajuster si nécessaire le crochet de la cosse)
•
Brancher et verrouiller le boîtier de connexion ainsi monté au moyen de la contre-pièce adaptée du fais-
ceau (fil noir).
•
Insérer et verrouiller la cosse mâle se trouvant sur cette partie du faisceau avec le fil blanc dans
l'emplacement n° 7 libéré du boîtier de connexion 10 fiches; réinsérer ce boîtier sur l'interrupteur pour le
feu antibrouillard arrière. Replacer dans le tableau de bord l'interrupteur pour le feu antibrouillard arrière.
•
Poser l'extrémité du faisceau avec le connecteur enfichable 1 fiche et la cosse mâle (noir/rouge) le
long du toron côté véhicule vers l'interrupteur du feu stop (au-dessus de la pédale de frein).
•
Retirer le boîtier de connexion 4 fiches de l'interrupteur du feu stop et enlever la cosse mâle du fil
noir/rouge de l'emplacement n° 4. (Déverrouiller la cosse et la retirer de l'emplacement n° 4).
•
Insérer et verrouiller la cosse mâle du fil noir/rouge retiré dans le boîtier de connexion 1 fiche ci-joint.
(Ajuster si nécessaire le crochet de la cosse)
•
Brancher et verrouiller le boîtier de connexion ainsi monté avec la contre-pièce adaptée du faisceau (fil
noir/jaune).
•
Insérer et verrouiller la cosse mâle restante du fil (noir/jaune) dans l'emplacement n° 4 libéré du boîtier
de connexion 4 fiches; replacer ce boîtier sur l'interrupteur du feu stop.
•
Détacher et abaisser le système électrique central sous la colonne de direction.
•
Retirer le boîtier de connexion 15 fiches (noir) côté véhicule du système électrique central et enlever les
cosses mâles des fils gris/noir (feu position G), noir/vert (clignotant D), gris/rouge (feu position D)
et noir/blanc (clignotant G) des emplacements n° 4, 5, 6 et 8 .
(Déverrouiller la cosse mâle et la retirer des emplacements).
•
Insérer et verrouiller les cosses mâles se trouvant dans l'élément du faisceau de la manière suivante
dans les emplacements libérés du boîtier de connexion 15 fiches: gris/noir (emplacement n° 4),
jaune/vert (emplacement n° 5), gris/rouge (emplacement n° 6) et jaune/blanc (emplacement n° 8)

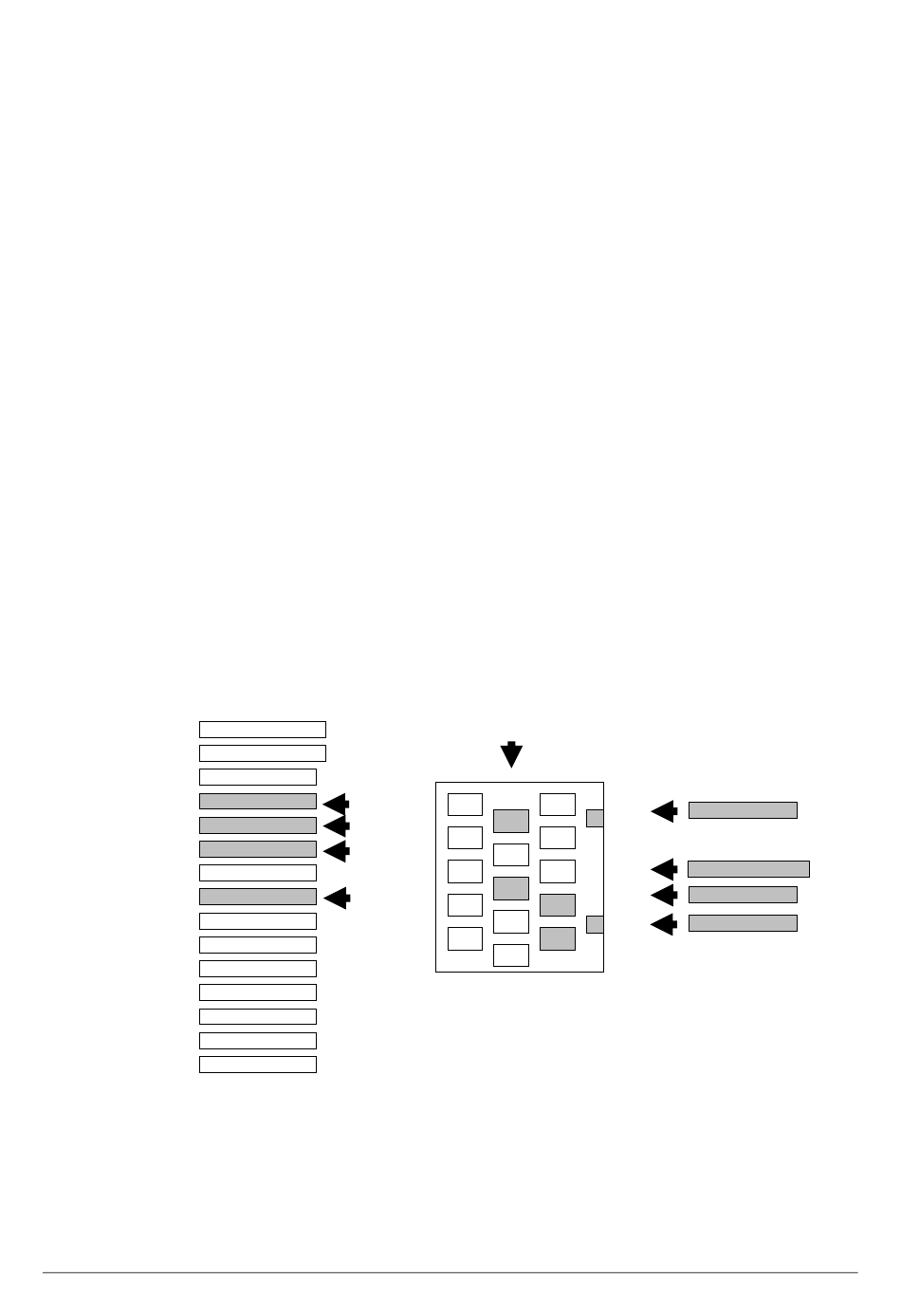

Cf. croquis.
FILS CÔTÉ VÉHICULE
1/noir-bleu-blanc 1.5
2/noir-mauve 4.0
3/jaune 1.0
4/gris-noir 1.5
5/noir-vert 1.5
6/gris-rouge 1.5
7/gris-vert-rouge 1.5
8/noir-blanc 1.5
9/-------
10/-----
11/-----
12/vert-blanc 1.0
13/jaune 1.5
14/noir-rouge-violet 1.5
15/jaune-bleu 1.0
•
Replacer le boîtier de connexion 15 fiches sur le système électrique central. Remonter le système élec-
trique central.
87040579 ▪ 30.06.2006 ▪ Sous réserve de modifications
