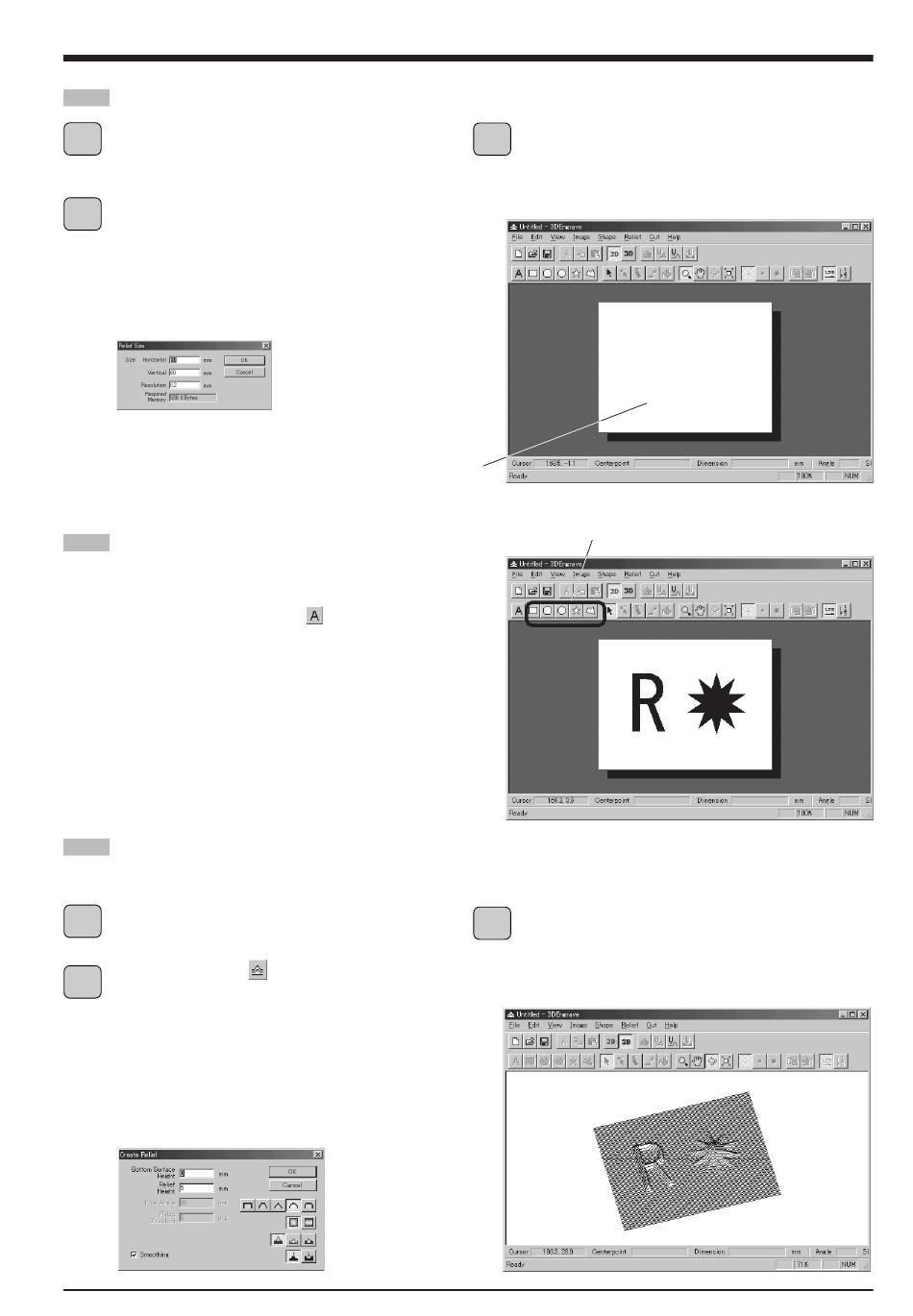

Spécifier la taille du relief
Dans 3D Engrave, allez dans le menu [Relief] et
1
sélectionnez [Relief Size] (Taille du relief).
Le dialogue [Relief Size] (Taille du relief) apparaît.
2
Pour la taille (Size), saisissez les valeurs relatives à la
taille du relief dans les cases [Vertical] et [Horizontal] et
entrez le degré de détail dans [Resolution]. Puis, cliquez
sur [OK].
Créer des formes et du texte
Pour créer des formes et du texte, cliquez sur les boutons prévus
pour dessiner des formes et déplacez-vous dans la zone du relief.
Pour saisir le texte, cliquez sur le bouton
la zone du relief. Lorsque le curseur des caractères apparaît,
saisissez le texte à l'aide du clavier.
Pour modifier la taille des formes ou du texte, reportez-vous au
paragraphe "Utiliser les séquences de texte" en page 22.
Créer une gravure en relief
Ajoutez de l'épaisseur aux formes et au texte afin de créer un relief.
Cliquez sur la forme ou la séquence de texte à laquelle
1
vous souhaitez ajouter de l'épaisseur pour la sélectionner.
Cliquez sur le bouton
2
Le dialogue [Create Relief] (Créer un relief) apparaît.
Cette boîte de dialogue peut être différente selon le type
d'objet que vous avez sélectionné. La fenêtre affichée ci-
dessous est le dialogue qui apparaît lorsque vous créez
une forme ou un texte.
Effectuez les réglages pour les articles nécessaires à la
création du relief, puis cliquez sur [OK].
Zone du relief de l'écran 2D
, puis à l'intérieur de
.
* La hauteur d'usinage
maximum est de 7 mm.
La zone du relief est affichée. Il s'agit de la zone dans
3
laquelle vous concevez le relief.
L'écran affiché à ce moment-là est appelé "Écran 2D".
C'est l'écran servant à saisir le texte et créer des formes.
Boutons servant à dessiner
des formes
La forme du relief est affichée sous forme de solide à
3
trois dimensions.
Cette fenêtre est appelée "Écran 3D". Elle affiche la
forme du relief et la trajectoire de l'outil. Vous ne pouvez
pas y éditer des formes ou du texte.
4 Le mode Usinage 3D
35
