Sommaire des Matières pour Eden HA700
- Page 1 HA700 Système d’alarme sans fils avec transmetteur téléphonique intégré Manuel d’installation & d’utilisation...
-
Page 2: Table Des Matières
SOMMAIRE INTRODUCTION ET GENERALITES.....................3 PRE-PROGRAMMATION .........................3 CONTENU DU KIT ..........................5 PLANIFICATION DE L’INSTALLATION..................6 INSTALLATION ET PROGRAMMATION DE LA CENTRALE ..........8 Installation et programmation de la centrale d’alarme...........8 3.1.1 Description de la centrale..................8 3.1.2 Installation de la centrale..................9 3.1.3 Programmation du code personnel..............11 3.1.4 Réglage du mode de déclenchement..............11 3.1.5 Temporisation d'entrée ..................11 3.1.6 Temporisation d'alarme ..................12... -
Page 3: Introduction Et Generalites
à fait dissuasif. PRE-PROGRAMMATION Les accessoires du kit EDEN HA700 ont été préprogrammés en usine, suivant une configuration standard, qui réduit votre temps d’installation au strict minimum. En effet, il vous suffit simplement de : - Mettre les piles dans les détecteurs, la télécommande... - Page 4 220V n’est pas disponible. - Fiabilité : Tous les éléments du système EDEN HA700 subissent des contrôles de qualité rigoureux de façon à assurer la sécurité de votre habitation pour de longues années. Chaque élément fonctionne sur une fréquence homologuée (868,35MHz) dans le cadre de normes européennes (CE + RTTE), parfaitement sûre (codage fixé...
-
Page 5: Contenu Du Kit

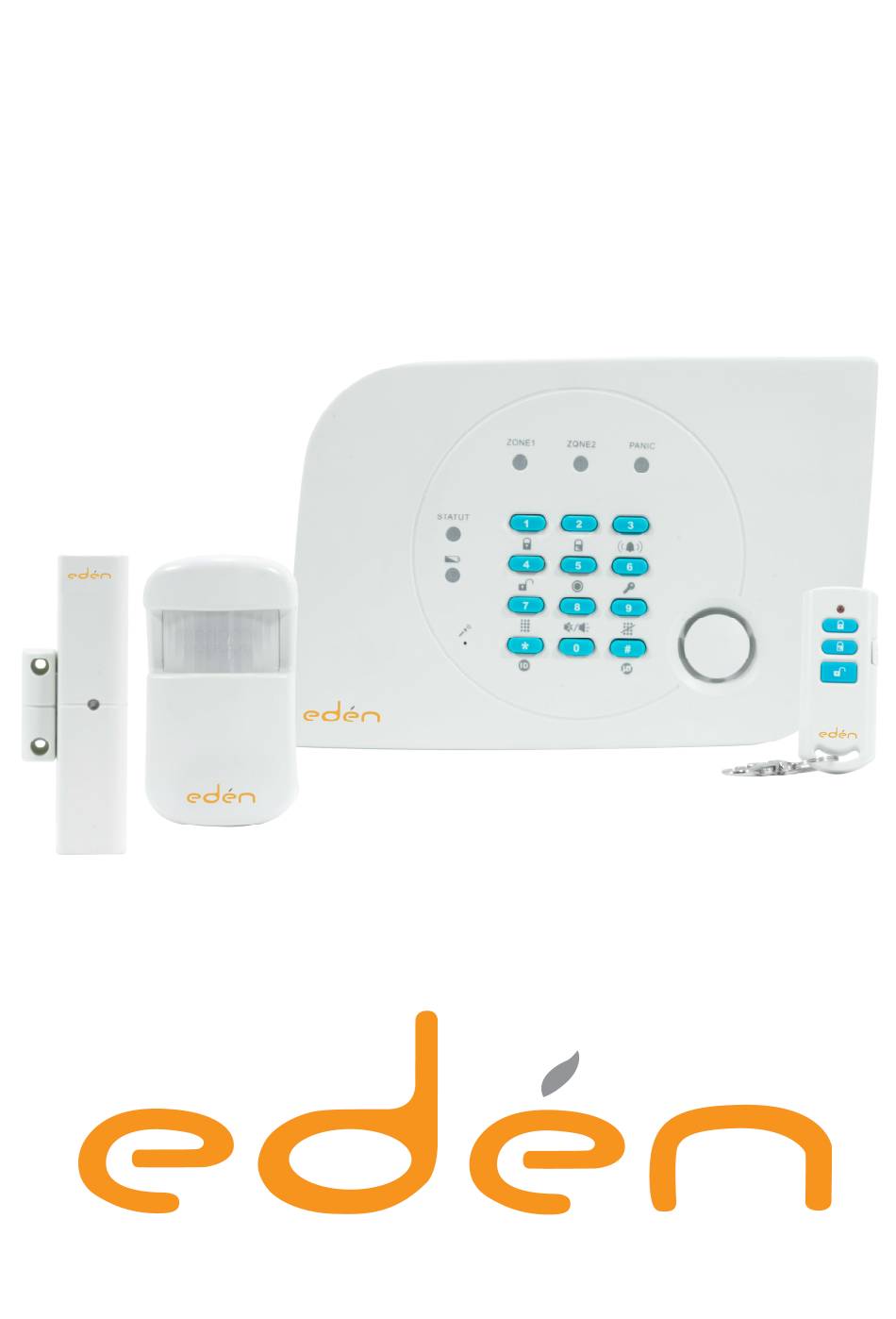

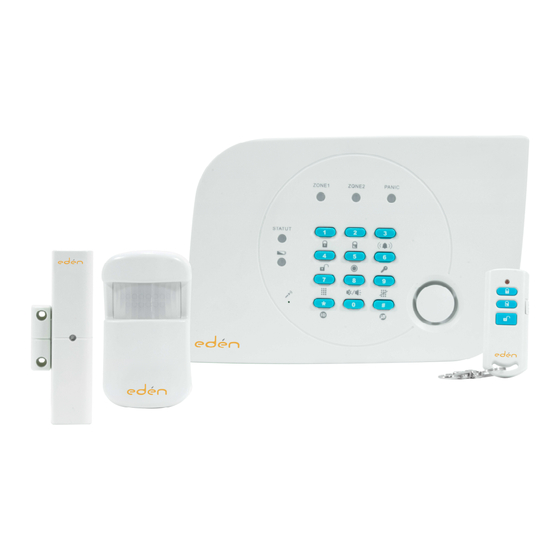

1. CONTENU DU KIT Le kit d’alarme de départ doit contenir les éléments suivants : • 1 X Centrale HA700C • 1 X Détecteur de mouvement (PIR) sans fil HA700P • 1 X Détecteur d’ouverture de porte/fenêtre (magnétique) sans fil HA700M •... -
Page 6: Planification De L'installation
Bien que le système EDEN HA700 permette de gérer jusqu’à 20 accessoires (10 par zone), souvenez vous qu'il n'est pas nécessaire de protéger toutes les pièces de votre habitation : il est souhaitable de protéger les issues principales ou celles par lesquelles une intrusion est la plus probable, ainsi que les pièces par lesquelles le passage est obligé... -
Page 7: Conseil Avant Installation
NOTE IMPORTANTE AVANT INSTALLATION Ce chapitre regroupe des informations importantes sur le fonctionnement du système ou de ses accessoires. CONSEIL AVANT INSTALLATION 1. Les accessoires du kit sont déjà programmés dans la centrale MAIS les accessoires supplémentaires doivent faire l’objet d’un apprentissage par la centrale, afin de pouvoir dialoguer avec elle. -
Page 8: Installation Et Programmation De La Centrale
3. INSTALLATION ET PROGRAMMATION DE LA CENTRALE 3.1 Installation et programmation de la centrale d’alarme 3.1.1 Description de la centrale A. Voyant Panic G. Clavier L. Adaptateur secteur (non fourni) B. Voyant Zone 2 H. Haut parleur (100dB) M. Chemin passe câble C. -
Page 9: Installation De La Centrale
Percer 4 trous de 6 mm 6 mm 3. Ouvrir le compartiment à l’arrière de la HA700 UN PROBLEME ? N’hésitez pas à nous appeler sur notre ligne d’assistance téléphonique au 0825 560 650. Nos techniciens se feront un plaisir de vous aider à parfaire votre installation. -
Page 10: Votre Système D'alarme Est Désormais Prêt
Pour changer les piles: Mettre la centrale en mode test (voir page 16) Démonter la centrale de son emplacement et ouvrir le compartiment à l’arrière de la HA700 Changer les piles Refermez le compartiment à l’arrière du HA700 et remonter la centrale à son emplacement... -
Page 11: Programmation De La Centrale
Programmation de la centrale 3.1.3 Programmation du code personnel Un code personnel doit d'abord être enregistré en utilisant les touches de la centrale d’alarme. Ce code doit être choisi par vous, il sera utilisé pour activer ou désactiver le système. Pour changer le code: Entrez le code usine 1234 Appuyez ensuite sur la touche 6, un long bip sera émis et le voyant STATUS clignotera. -
Page 12: Temporisation D'alarme
3.1.6 Temporisation d'alarme Il s’agit de la durée de fonctionnement de la sirène intégrée quand une alarme est activée. Le délai peut être réglé sur 1, 2 ou 3 minutes. Pour changer la temporisation d'alarme: Entrez le code usine 1234 (ou votre code personnel) Appuyez ensuite sur les touches 0 puis 4, un long bip sera émis et la le voyant STATUS clignotera. -
Page 13: Installation Et Programmation Des Accessoires
3.2 Installation et programmation des accessoires 3.2.1 Apprentissage des détecteurs TABLEAU DE FONCTIONNEMENT DES DETECTEURS EN FONCTION DES MODES D'ARMEMENT DE LA CENTRALE * 10 Détecteurs maximum par zone Pour programmer un détecteur : Faites 1234 (ou votre code personnel) suivi de un long bip sera émis et la le voyant STATUS clignotera Appuyez sur le bouton d’apprentissage de... -
Page 14: Apprentissage Des Télécommandes
3.2.3 Apprentissage des télécommandes Pour programmer une télécommande : Faites 1234 (ou votre code personnel) suivi de , un long bip sera émis et le voyant STATUS clignotera Appuyez sur le bouton de désarmement de la télécommande. A la réception du signal, un long bip sera émis N.B : Vous pouvez apprendre au maximum 4 télécommandes 3.2.4 Suppression des télécommandes La centrale ne peut pas effacer indépendamment chaque télécommande, si vous désirez effacer une... -
Page 15: Programmation Du Transmetteur Téléphonique
3.3 Programmation du transmetteur téléphonique 3.3.1 Programmation du message d'alerte Lors de l'appel, la centrale délivre un message que vous devez enregistrer au préalable. La durée du message est de 6 secondes maximum. Pour enregistrer le message: Faites 1234 (ou votre code personnel) suivi de 5, le voyant STATUS clignotera Mettez vous à... -
Page 16: Programmation De La Sirène Extérieure Ha700E
3.3.4 Programmation de la sirène extérieure HA700E Dans le compartiment de l’alimentation de la centrale se trouve un bloc de 8 microcontacts permettant la liaison radio avec la sirène feu/flash HA700E Au moyen d’un stylo bille, régler une séquence aléatoire sur les microcontacts numéros 1 à... -
Page 17: Fonctionnement De La Centrale D'alarme
4. FONCTIONNEMENT DE LA CENTRALE D’ALARME 4.1 Armement du système Lors de l'armement du système, quel que soit le mode choisi, vous aurez une temporisation de sortie de 15 secondes. Les 10 premières secondes seront silencieuses puis vous aurez 1 bip toute les secondes suivie d'un long bip en fin de temporisation pour confirmer l'armement. -
Page 18: Mode Carillon
Faites 1234 (ou votre code personnel) suivi de 4.3 Mode carillon Vous pouvez mettre la centrale en mode carillon. Dans ce mode, elle émettra un "ding-dong" lorsque vous passez devant un détecteur de mouvement ou que vous ouvrez un porte/fenêtre équipée d'un détecteur magnétique. -
Page 19: Tableau Recapitulatif Des Fonctions
5. TABLEAU RECAPITULATIF DES FONCTIONS Séquence à réaliser Fonction Description de la fonction sur la centrale Mode de déclenchement La centrale sonne et le transmetteur appellera 1 2 3 4 + 0 1 N° 1 les numéros programmés Mode de déclenchement La centrale ne sonne pas et le transmetteur 1 2 3 4 + 0 2 N°... -
Page 20: Installation Et Fonctionnement Des Accessoires
6. INSTALLATION ET FONCTIONNEMENT DES ACCESSOIRES 6.1 Télécommande HA700R La Télécommande vous permet d’activer plusieurs fonctions de votre centrale (Désarmement, Armement Total, Armement Partiel, Panique et Mode Test.) La Télécommande possède un interrupteur Panique, dont l’activation provoque immédiatement une situation d’alarme complète lorsque le système est en mode Armé... -
Page 21: Choix De L'emplacement
CHOIX DE L’EMPLACEMENT Les détecteurs PIR ne peuvent être montés qu’à l’intérieur et dans un endroit sec. La position du PCB à l’intérieur du détecteur L’emplacement recommandé pour un détecteur permet 5 réglages différents pour ajuster le PIR est un angle de pièce à une hauteur de 1.8 rayon de détection. -
Page 22: Changement De La Pile
Installation des détecteurs PIR Démontez le détecteur en enlevant la vis de fermeture. Tirer avec précaution le bord inférieur du couvercle en arrière et ensuite faire coulisser vers le bas pour débloquer les clips supérieurs. Percer avec précaution les trous nécessaires au montage dans le couvercle arrière à... -
Page 23: Détecteur D'ouverture (Magnétique) De Porte/Fenêtre Ha700M
6.3 Détecteur d’ouverture (magnétique) de porte/fenêtre HA700M Le détecteur magnétique est composé de deux parties : un détecteur et un aimant, conçus pour un montage sur portes ou fenêtres. L’aimant se place sur la partie mobile (battant) et le détecteur en vis-à-vis, sur le cadre (dormant). L’ouverture de la porte/fenêtre protégée modifiera le champ magnétique du fait de l’éloignement de l’aimant, ce qui activera le détecteur et déclenchera l’alarme (si le système est armé). - Page 24 Réglage des détecteurs magnétiques Le détecteur magnétique permet un déport de la détection (contact ILS) si l’emplacement de montage est trop étroit pour le détecteur ou si vous souhaitez utiliser un contact supplémentaire en plus de celui du détecteur (longueur de câble maximum 30 cm).
-
Page 25: Remise A Zero De La Centrale
Remettre les piles, la centrale bip et le voyant STATUT s'allume 3 secondes Remettre le cavalier de remise à zéro dans sa position d'origine Position par défaut Refermez le compartiment à l’arrière du HA700 Remonter la centrale à son emplacement Réglage par défaut Mode d'armement Désarmé... -
Page 26: Specifications
8. SPECIFICATIONS Caractéristiques techniques Communes : • Fréquence de fonctionnement : 868,35MHz en ASK pour les détecteurs, télécommandes et clavier extérieur. • Température de fonctionnement: -10° C~ +45° C • Taux d’humidité: < 90% • Portée de fonctionnement: 300 m en champ libre pour les détecteurs, télécommandes et clavier extérieure. Centrale HA700C •... -
Page 27: Garantie
Télécommande HA500R • 5 fonctions : Armement total, Partiel, Désarmement, Mode test et Panique • Code de communication fixe (2exp 28) • Portée radio : 100 m en champ libre • Diode témoin (fonctionnement et pile faible) • Anneau porte clés •... - Page 28 ä ä ä ä ü ä ü ä ä ä & & & & ü ü ü ü ü ü ü ü é é é é é é è ’ è ’ é é é é é é é é ’...
