Mode Autonome - Realtime RTD-RA Instructions D'installation

MODE AUTONOME

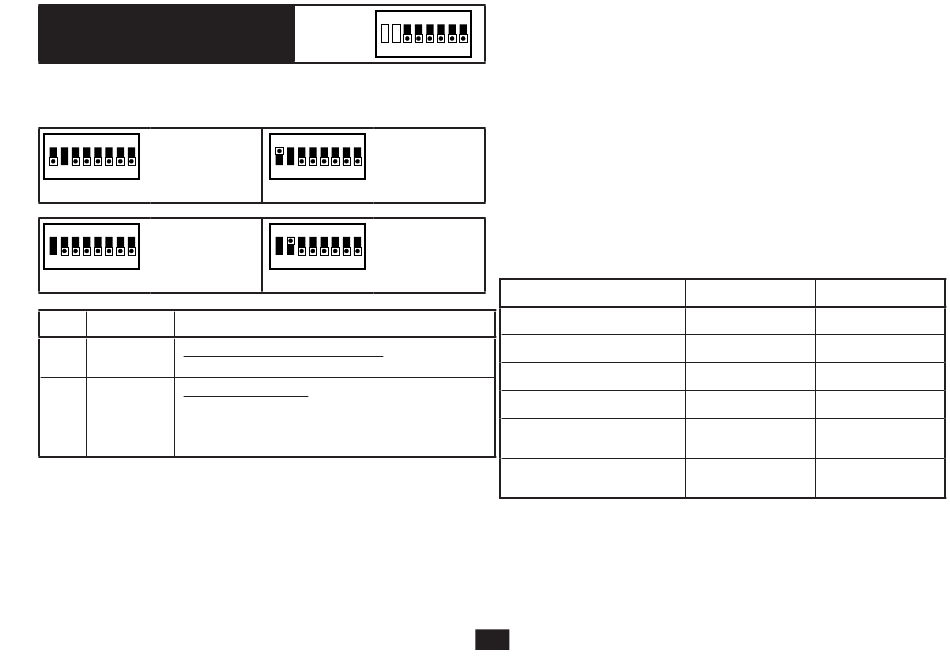

Le RTD-RA va fonctionner en mode autonome si SW1.3 à SW1.8 sont réglés
sur OFF.
ON
S1
Déverrouillage
1 2 3 4 5 6 7 8
uniquement
ON
Contrôle du point
de réglage de
1 2 3 4 5 6 7 8
l'utilisateur
Entrée Nom Plage (par défaut)
S1 Déverrouillage Circuit ouvert : Unité OFF + Verrouillée
de l'unité Circuit fermé : Déverrouillage de l'unité (+ Commutateur ON)
S2 Mode Temp/ Circuit ouvert : Pas actif
étendu non Circuit fermé : Protection standard de la température non
occupé occupée
Résistance 10k Mode étendu + Protection non occupée de
la température
Verrouillage de l'unité (S1) Si l'entrée S1 est en circuit ouvert, alors l'unité
sera verrouillée sur OFF et ne fonctionnera pas sauf pendant la protection de
température non occupée. Si l'entrée S1 est en circuit fermé, alors l'unité peut
être allumée par l'utilisateur.
Le commutateur DIP SW1.1 détermine le fonctionnement de l'unité lorsque
S1 est initialement en circuit fermé. Si SW1.1 est OFF, alors l'unité va se
déverrouiller et rester sur OFF. Si SW1.1 est ON, alors l'unité va commuter
sur ON lorsqu'elle sera déverrouillée.
21070-1.07.06 Instructions pour l'installation de RTD-RA
ON Address 0
1 2 3 4 5 6 7 8
ON
S1
1 2 3 4 5 6 7 8 Déverrouillage+ON
ON
Mode zone
1 2 3 4 5 6 7 8 morte large
Protection de la température non occupée (S2) Si un court-circuit est
appliqué à l'entrée S2, alors l'unité sera dépassée et fonctionnera en mode
de chauffage si la température de la pièce est inférieure à 12 °C au niveau
de n'importe quel point, même si l'entrée est S1 est en circuit ouvert. Le
chauffage va continuer à fonctionner jusqu'à ce que la température de la
pièce dépasse 15 °C. Si la température de la pièce dépasse 28 °C, l'unité
va se mettre en mode refroidissement jusqu'à ce que la température tombe
en dessous de 25 °C.
Mode étendu (S2) Si une résistance 10kΩ* est appliquée à l'entrée S2, alors
le RTD-RA va fonctionner en mode étendu. En mode étendu, la fonction de
protection de la température non occupée est activée avec une plage de
température étendue telle que présentée au tableau 1. Si le mode de zone
morte large est sélectionné, la plage de température en zone morte large est
également ajustée comme cela est présenté au tableau 1.
*Une résistance 10k est fournie avec le RTD-RA, attaché à l'avant du manuel d'installation
Mode basse température On
Mode basse température Off
Mode température élevée On
Mode température élevée Off
Point de réglage de la chaleur de
la zone morte large
Point de réglage du refroidissement
de la zone morte large
Tableau 1.
MODE ZONE MORTE LARGE
Si l'on met le commutateur DIP SW1.2 sur ON, cela active le mode de zone
morte large. Dans ce mode, le point de réglage et le mode de fonctionnement
du conditionneur Room Air sont déterminés par le RTD-RA. L'utilisateur peut
FR
Mode standard Mode étendu
<12°C <5°C
>15°C >12°C
>28°C >32°C
<25°C <29°C
21°C 21°C
25°C 28°C
9
