- Page 1 Photo non contractuelle Trottinette Electrique WISPEED E830 Notice Originale MANUEL D’UTILISATION...
- Page 2 Encontre todas as versões mais recentes das instruções MULTI LANGUAGE para produtos WISPEED no nosso site www.wispeed.net piscando o código QR ! Trova tutte le ultime versioni delle istruzioni MULTILINGUE per i prodotti WISPEED sul nostro sito web www.wispeed.net lampeggiando il codice QR ! Vind de nieuwste versies van de MEERTALIGE instructies voor WISPEED-producten op onze website www.wispeed.net door de QR-code te knipperen !
- Page 3 A LIRE AVANT TOUTE UTILISATION IMPORTANT : À lire attentivement et à conserver pour consultation ultérieure. Ce produit est considéré comme un véhicule électrique personnel léger classe 2 (PLEV) d’après l’EN17128. AVERTISSEMENT : Ne jamais utiliser ce véhicule en dehors des espaces autorisés par la réglementation.
- Page 4 1- Précautions d’emploi et consignes de sécurité 1.1 Généralités • Lisez attentivement ces instructions • Conservez ces instructions • Suivez toutes les instructions • Prenez en compte les avertissements • Ne tentez pas de démonter l’appareil ou de le modifier, il ne serait alors plus couvert par la garantie •...
- Page 5 ou un manque d’expérience ou de connaissances à condition qu’elles soient correctement surveillées ou qu’elles aient reçu par une personne responsable de leur sécurité des instructions préalables relatives à l’utilisation de l’appareil en toute sécurité et que les risques encourus soient appréhendés. •...
- Page 6 • Rechargez complètement la batterie de votre trottinette avant la première utilisation. • N’utilisez pas votre trottinette dans des endroits fréquentés lors de votre première utilisation. Un temps d’adaptation est nécessaire pour maîtriser le produit. • L’utilisation sur la voie publique est règlementée. Vous devez emprunter prioritairement les pistes cyclables.
- Page 7 diminuer les risques de collisions. • Adaptez votre vitesse (et votre distance de sécurité) en fonction de votre environnement afin de pouvoir arrêter votre trottinette à tout moment. • Ne démarrez pas et ne vous arrêtez pas de manière brutale. •...
- Page 8 • Il est interdit d'utiliser des accessoires ou des éléments supplémentaires non approuvés par le constructeur. • Conservez l'équilibre de votre corps lorsque vous faites des virages afin d'éviter de tomber à cause du déplacement de votre centre de gravité ou de vitesses élevées. •...
- Page 9 • Adoptez toutes les mesures de sécurité nécessaires lorsque vous apprenez à utiliser votre trottinette. N'oubliez pas que vous pouvez vous blesser lors de la perte de contrôle, lors de collisions ou en tombant de votre trottinette. • Si un accident de la circulation se produit lorsque vous roulez avec votre trottinette, restez calme, sécurisez les lieux et attendez le personnel compétent qui gèrera la situation de manière responsable et légale.
- Page 10 remplacé. En cas d’endommagement du cordon, il convient de mettre le transformateur au rebut. • Veillez à débrancher la prise du secteur avant de déconnecter le câble d’alimentation • L’utilisation sous l’emprise d’alcool ou/et de stupéfiant est interdite. • Etant un véhicule motorisé, une assurance Responsabilité Civile est obligatoire pour la conduite.
- Page 11 fortement recommandé de descendre du véhicule lorsque ces obstacles deviennent dangereux en raison de leur forme, de leur hauteur ou du risque de dérapage qu'ils présentent. • Pour plus d’informations concernant la procédure de charge de la batterie, merci de vous rendre au §5.1 « Charge de la batterie ».
- Page 12 facilement accessible. Évitez que quelqu’un ne puisse marcher sur le câble électrique (ou trébucher à cause de ce dernier) • La durée de vie de la batterie dépend en grande partie de l’utilisation que vous en faites. N’exposez pas la batterie à...

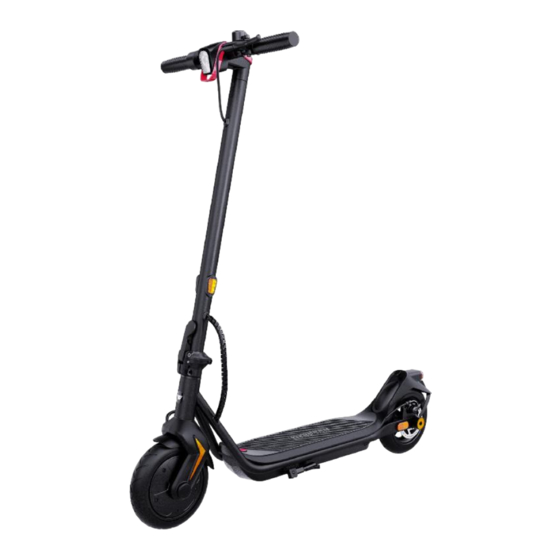

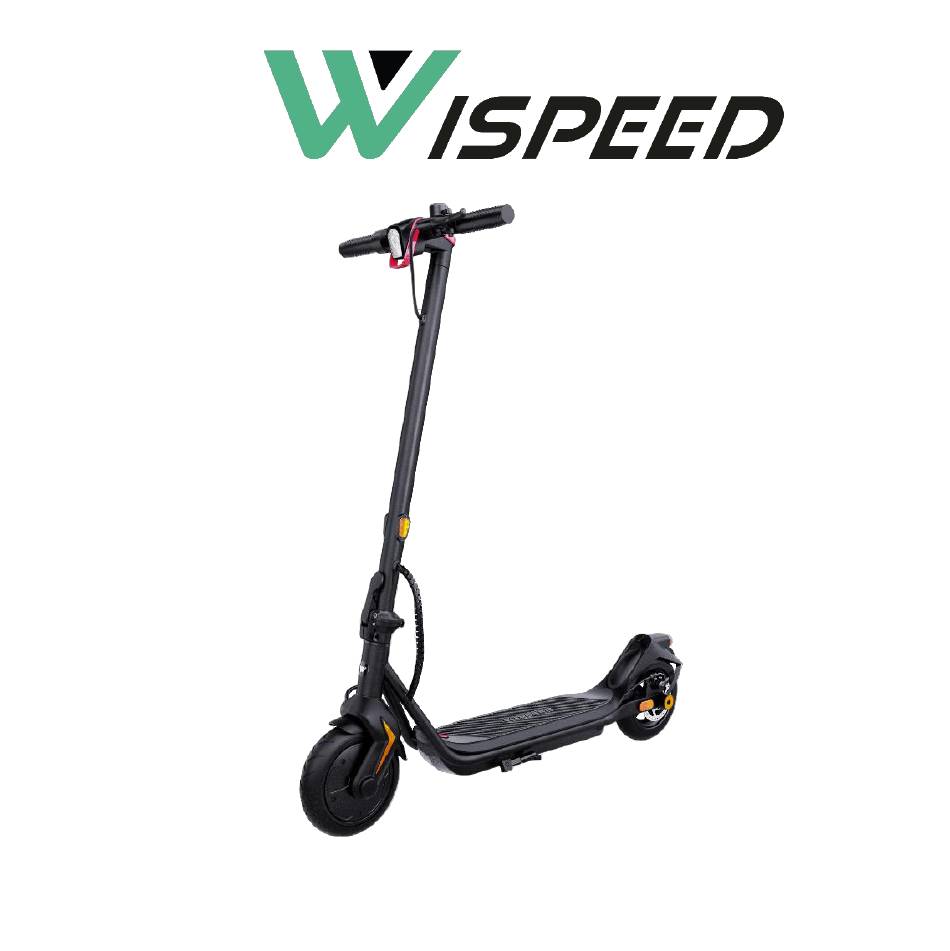

- Page 13 2- Présentation générale du produit 2.1 À propos de la WISPEED E 830 La WISPEED E830 est une trottinette électrique à deux roues. Son fonctionnement simple, ses commandes flexibles, sa résistance aux éclaboussures & son respect de l'environnement sont vos meilleurs alliés pour vous déplacer en milieu urbain.
- Page 14 • 1x Chargeur secteur (Modèle : FY0634201500 Shenzhen Fuyuandian Power Co., Ltd) (Entrée : 100-240V AC, 1.8A, 50/60Hz ; sortie : 42,0 VCC, 1.5 A) • 1x Manuel d’utilisation • 1x Clé hexagonale de 3mm • 1x Embout de gonflage pneu Afin de protéger au mieux votre trottinette lors d’un éventuel AVERTISSEMENT ! : envoi en SAV, nous vous recommandons fortement de conserver l’emballage.
- Page 15 2.3 Description de la trottinette Poignée de frein 7. Roue avant et Moteur 2. Connecteur de charge 8. Système de pliage de la trottinette 3. Phare avant 9. Béquille 4. Guidon : description en détail ci- 10. Feu arrière, frein à disque et roue dessous.
- Page 16 12. Phare avant allumé (si icone affiché) 13. Vitesse en km/h 14. Niveau de la batterie 15. Bouton ON/OFF - Bouton de sélection de vitesses 16. Attache de pliage 17. Indicateur du mode de vitesse 18. Avertisseur sonore (sonnette)
- Page 17 Mode de fonctionnement du Bouton ON/OFF Appui 3s (environ): Démarrer/Eteindre la trottinette Appui 3s Bref : Allumer/Éteindre Appui bref 2 fois : changement de vitesse Appui bref une fois : Allumer/Eteindre phare avant et arrière Sélection de Rapport de vitesse : Appui bref 2 fois : changement de vitesse - Rapport 1 : vitesse maximum 25 km/h - Rapport 2 : vitesse maximum 10 km/h...
- Page 18 2.4 Montage de la trottinette Dépliez la trottinette (instructions ci-après). Vissez les 4 vis du haut de la potence à l’aide de la clé hexagonale fournie. Insérez le guidon dans le tube de en respectant le sens indiqué ci-contre (cela ne doit pas forcer et dois glisser facilement).
- Page 19 2.5 Pliage de la trottinette Pour plier la trottinette, rabattez la béquille puis ➢ Remontez le petit levier noir (A) tout en abaissant le gros levier (B) ➢ (C) Faites basculer la potence de la trottinette vers le plateau Pour déplier la trottinette : ➢...
- Page 20 3- Consignes d’utilisations Vos expériences en matière de conduite de bicyclettes, d'automobiles, de ski et d'utilisation d'autres moyens de transport similaires peuvent s'appliquer à nos produits et vous aider à mieux manipuler votre trottinette. • Avant chaque déplacement, vérifiez que les pneus ne sont pas endommagés et qu'aucune vis de la trottinette ne soit desserrée.
- Page 21 10km/h (vitesse 2), la distance maximale qui peut être parcourue est d’environ 30 km. 3.3 Limites de vitesse • La vitesse maximale de la WISPEED E830 en vitesse 1 est de 25 km/h. • La vitesse maximale de la WISPEED E830 en vitesse 2 est de 10 km/h. •...
- Page 22 3.4 Freinage La WISPEED E830 possède un frein électronique et un frein à disque arrière, ce qui lui confère un freinage efficace mais devant être bien maitrisé. Votre feu arrière s’éclaire dès que vous activez le frein pour alerter les autres utilisateurs de la route.
- Page 23 Étape 4 : Une fois la trottinette allumée, posez un pied sur le plateau et avancez en donnant une impulsion sur le sol avec l’autre pied sans vous servir de l’accélérateur. Étape 5 : Vous devez atteindre une vitesse comprise entre 3 et 5 km/h pour pouvoir utiliser l’accélérateur et passer en mode électrique.
- Page 24 N'utilisez pas votre trottinette lorsque la batterie est faible ou que le système demande un arrêt sécurisé. La durée de vie de la batterie sera réduite si vous continuez à utiliser la WISPEED E830 alors que la tension de la batterie est faible. 5.1 Charge de la batterie Lorsque l’icône de la batterie sur l’écran de contrôle apparaît vide et clignote, cela...
- Page 25 Si le voyant est vert, vérifiez que le câble est correctement branché sur la trottinette. • La charge complète de la WISPEED E830 dure environ 5h. • Lorsque le voyant du chargeur passe du rouge au vert, la charge est terminée.
- Page 26 6- Codes d’erreur Si un dysfonctionnement survient lors de l’utilisation de votre WISPEED E830, vous verrez alors apparaitre sur l’écran un des codes d’erreur suivants : CODE SIGNIFICATION APPARITION A APPARITION EN L’ALLUMAGE FONCTIONNEMENT Anomalie de l’accélérateur Retour S.A.V. Arrêt – Retour S.A.V.
- Page 27 Votre WISPEED E830 est certifiée IPX5. Cela signifie qu’elle résiste aux éclaboussures. Cependant, elle ne doit pas être immergée ou être soumise à un jet d’eau. Ne nettoyez donc jamais la WISPEED E830 avec des jets d'eau à grande pression et ne la trempez jamais dans un quelconque liquide. Ne nettoyez donc jamais la trottinette en la trempant dans un quelconque liquide.
- Page 28 7.2 Stockage • Avant stockage, chargez entièrement votre trottinette afin d'empêcher une décharge trop importante de la batterie en raison d'une durée prolongée de non- utilisation. • Si la trottinette est entreposée pendant plusieurs mois, n'oubliez pas de la recharger au moins une fois (5 heures) tous les trois mois. Dans le cas contraire, la garantie ne prendra pas effet pour une telle négligence.
- Page 29 • En cas d’usure trop importante, vous pouvez commander des pneus via notre site https://www.wispeed.net/ rubrique assistance ou contactez le service après- vente afin de procéder au remplacement des pneus. 7.4 Entretien • Voici quelques opérations basiques d’entretien que vous pouvez faire vous- même.
- Page 30 • Utilisez la clé hexagonale de 3mm fournie. • Desserrez la vis en tournant dans le sens inverse des aiguilles d’une montre. • Tirez légèrement le câble de frein vers l’arrière. • Serrez la vis en tournant dans le sens des aiguilles d’une montre. •...
- Page 31 7.5 Assistance Notre site internet https://www.wispeed.net/ peut vous apporter différents supports via la rubrique assistance. ➢ Une liste de tutoriels en photos qui vous détaillent plus précisément le processus d’entretien ou le remplacement d’un pneu. ➢ Un support technique via l’adresse mail dédiée glisse_urbaine@logicom- europe.com...
- Page 32 Allumez votre trottinette en appuyant sur le bouton de démarrage durant environ 3 secondes, vous allez entendre un bip et l’afficheur sera allumé. Votre trottinette est allumée. Pour activer le code de verrouillage, après avoir démarré votre trottinette, appuyer rapidement 7 fois sur le bouton de démarrage Le code par défaut est 00.
- Page 33 Entrez ci-dessous le code de déverrouillage de votre trottinette : Maintenant que le verrouillage par code est activé, à chaque démarrage, votre trottinette vous demandera votre code (à deux chiffres). Pour déverrouiller la trottinette, appuyez 3 secondes, puis entrez votre code, ensuite appuyer deux fois Désactiver le verrouillage par code.
- Page 34 9- Informations techniques Paramètres Poids net 14.4 kg Charge minimale 20 kg Charge maximale 100 kg Vitesse maximale 25 km/h Autonomie maximale Jusqu’à 30 km (suivant le terrain, les habitudes de conduite et la charge) Angle maximal de montée Source d'alimentation Batterie lithium-ion Puissance Nominale 250 W (0.25 kW)
- Page 35 Nous, LOGICOM SA – 55 rue de Lisbonne – 75008 PARIS, déclarons que le produit Marque : WISPEED Nom commercial : E830 Type : Trottinette Electrique (PLEV Classe 2) Auquel se réfère cette déclaration simplifiée est conforme aux exigences essentielles et aux autres dispositions pertinentes de la Directive Machine (2006/42/CE) et de la Directive CEM (2014/30/EU).
- Page 36 11- Information du chargeur Nom et adresse du SHENZHEN FUYUANDIAN POWER CO.,LTD (Innovation fabricant and entrepreneurship park, Economic Development zone, Guixi City Jiangxi Province, CHINE) Référence du modèle FY0634201500 Tension d’entrée 100-240V Fréquence du courant 50-60Hz alternatif (CA) d’entrée Tension de sortie Courant de sortie 1.5A Puissance de sortie...
- Page 37 12- Recyclage Le symbole indiqué ici et sur l’appareil signifie que l’appareil est classé comme un équipement électrique ou électronique et qu’il ne doit pas être mis au rebut avec d’autres déchets ménagers ou commerciaux en fin de vie. La directive DEEE 2012/19/EU (directive relative aux déchets d’équipements électriques et électroniques) a été...
- Page 38 Un formulaire de contact ainsi qu’une FAQ complète sont disponibles dans la rubrique Assistance de notre site internet : https://www.wispeed.net/fr/ Si aucune de ces plateformes n’a solutionné votre problème, veuillez-vous rapprocher de votre revendeur (avec votre produit et son chargeur).
- Page 39 La garantie ne couvre pas toute utilisation du produit non conforme aux précautions d'emploi stipulées dans le manuel d'utilisation. • La garantie ne couvre pas les défauts occasionnés au produit par un accessoire non fourni par WISPEED. • La garantie ne couvre pas tous dommages occasionnés sur la batterie. •...
- Page 40 • La garantie ne couvre pas toute déformation, dommage, casse du châssis principal à la suite d’une chute brutale, à une surcharge excessive ou des chocs répétés. • La garantie ne couvre pas tout oubli ou erreur de manipulation du code de déverrouillage.
- Page 41 p. 41...
