9.2

Fixation

• Assurez-vous que les matériaux utilisés pour la réalisation de
l'installation sont compatibles avec ceux de l'appareil.
• Déterminez l'emplacement de montage.
Reportez-vous au chapitre «Choix de l'emplacement».
2 9 0
1 4 3
, 5
3
2
1 2 8
1

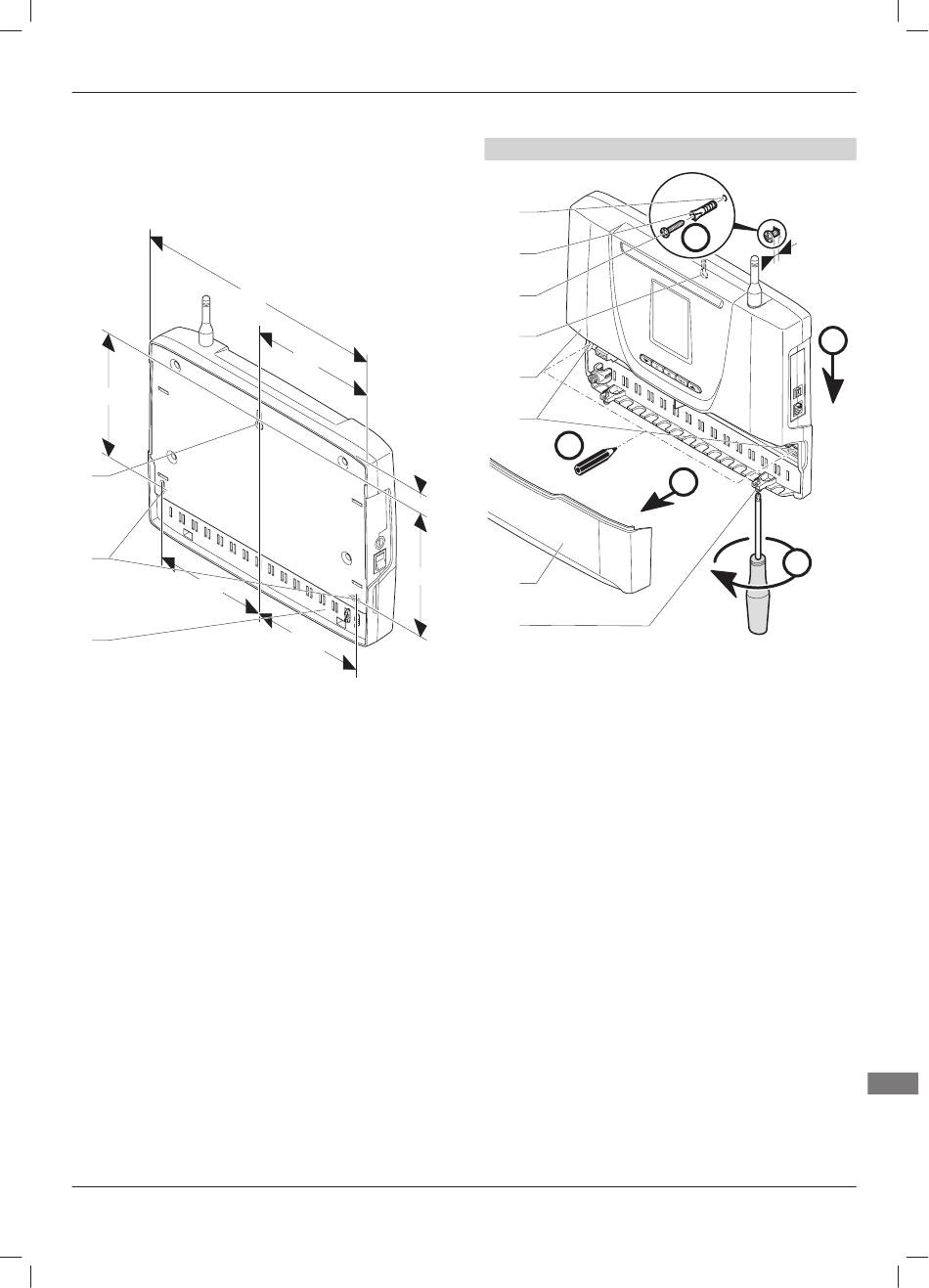

Légende
1 Boîtier de gestion
2 Orifi ces de fi xation inférieurs
3 Orifi ce de fi xation supérieur
0020128353_01 - 03/11 - Bulex
1 4 5
2 3
1 4 5
1 2 6
, 5
9.2.1

Fixation murale

Etape 1
8
7
6
5
4
3
E
2
1
Légende
1 Vis de la trappe
2 Trappe du boîtier de gestion
3 Orifi ces de fi xation inférieurs
4 Boîtier de gestion
5 Orifi ce de fi xation supérieur
6 Vis de fi xation supérieure
7 Cheville
8 Perçage (Ø 6 mm)
• Fixez l'appareil en suivant l'ordre des opérations de (A) à (E).
• Retirez le boîtier de gestion (4) en le glissant le long du mur.
