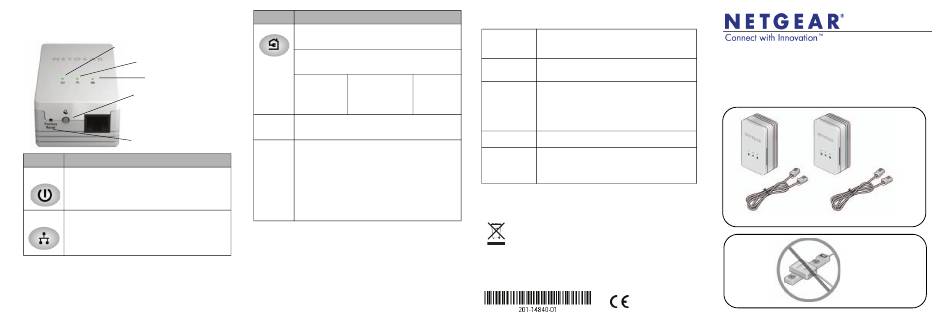

NETGEAR CPL 200 Mini Guide D'installation

Description des voyants
et des boutons
Voyant d'alimentation
Voyant Ethernet
Voyant CPL
Bouton de sécurité
Bouton de réinitialisation
Elément Description
Voyant d'ali- • Vert continu. L'adaptateur est sous tension.
mentation • Orange continu. L'adaptateur est en mode veille.
• Vert clignotant. Le processus d'appairage/de
sécurisation de l'adaptateur est en cours.
• Eteint. L'adaptateur est hors tension.
Voyant • Continu. Le port Ethernet est connecté.
Ethernet • Eteint. Aucune connexion Ethernet disponible.
Elément Description
Voyant CPL • Continu. L'adaptateur est connecté à un réseau CPL.
• Eteint. L'adaptateur n'a pas trouvé d'autres périphériques
CPL compatibles utilisant la même clé de chiffrement.
La fonction Pick A Plug vous permet de choisir la prise
électrique ayant le débit de connexion le plus important,
repérable par la couleur du voyant :
Vert : débit de Orange : débit de Rouge : débit
connexion > à connexion > à 50 et < de connexion <
80 Mbit/s à 80 Mbit/s (très à 50 Mbit/s
(excellente bonne connexion) (bonne
connexion) connexion)
Bouton de Appuyez sur le bouton de réinitialisation pendant
réinitialisa- 1 seconde pour rétablir les paramètres par défaut de
tion l'adaptateur CPL.
Bouton de Après avoir branché votre nouvel adaptateur, appuyez
sécurité sur le bouton de sécurité pendant 2 secondes, puis
appuyez sur le bouton de sécurité de l'un des autres
adaptateurs AV du réseau existant pendant 2 secondes.
Vous devez appuyer sur les deux boutons dans un délai
de 2 minutes.
Pour éteindre votre adaptateur, maintenez le bouton
de sécurité enfoncé pendant 10 secondes minimum,
puis relâchez-le. Appuyez à nouveau sur le bouton de
sécurité pour rallumer l'appareil.
Avertissement : avant d'appuyer sur le bouton de
sécurité, attendez que l'installation de l'adaptateur CPL
soit terminée et que les adaptateurs communiquent entre eux
(voyant CPL clignotant). En appuyant trop tôt sur ce bouton,
vous risquez de désactiver temporairement la
communication CPL. Le cas échéant, appuyez sur le bouton
de réinitialisation pour rétablir les paramètres par défaut
de l'adaptateur CPL.
Dépannage
Le voyant Assurez-vous que la prise électrique est bien sous tension
d'alimentation est et que les périphériques CPL ne sont pas branchés à une
éteint rallonge électrique, un bloc multiprise ou un dispositif de
protection contre les surtensions.
Le voyant Appuyez sur le bouton de sécurité : l'adaptateur CPL
d'alimentation est revient au mode normal.
orange
Le voyant CPL est • Si vous avez configuré la sécurité du réseau, assurez-
éteint vous que tous les périphériques CPL utilisent la même clé
de chiffrement. Consultez le Manuel de l'utilisateur pour
en savoir plus.
• Appuyez sur le bouton de réinitialisation pendant
1 seconde pour rétablir les paramètres par défaut de
l'adaptateur CPL.
Le voyant CPL est Rapprochez le périphérique CPL.
orange ou rouge
Le voyant • Assurez-vous que les câbles Ethernet sont branchés aux
Ethernet est éteint périphériques et fonctionnent correctement.
• Appuyez sur le bouton de réinitialisation pendant
1 seconde pour rétablir les paramètres par défaut de
l'adaptateur CPL.
Pour utilisation en intérieur uniquement, dans les pays de
l'Union européenne et la Suisse.
Ce symbole a été apposé conformément à la directive européenne
2002/96 sur la mise au rebut des équipements électriques et électroniques
(directive WEEE - Waste Electrical and Electronic Equipment). En cas de
mise au rebut de ce produit dans un Etat membre de l'Union européenne, il
doit être traité et recyclé conformément à cette directive.
NETGEAR, le logo NETGEAR et Connect with Innovation sont des marques
commerciales et/ou des marques déposées de NETGEAR, Inc. aux Etats-Unis et/ou
dans d'autres pays. Ces informations sont susceptibles d'être modifiées sans préavis.
Les autres marques ou noms de produits sont des marques commerciales ou des
marques déposées de leurs détenteurs respectifs. ©2012 par NETGEAR, Inc. Tous
droits réservés.
CPL 200 Mini (pack de 2)
XAVB1301
Contenu de la boîte
Câbles Ethernet
Mai 2012
Guide d'installation
Adaptateurs
CPL 200 Mini
