Interface utilisateur

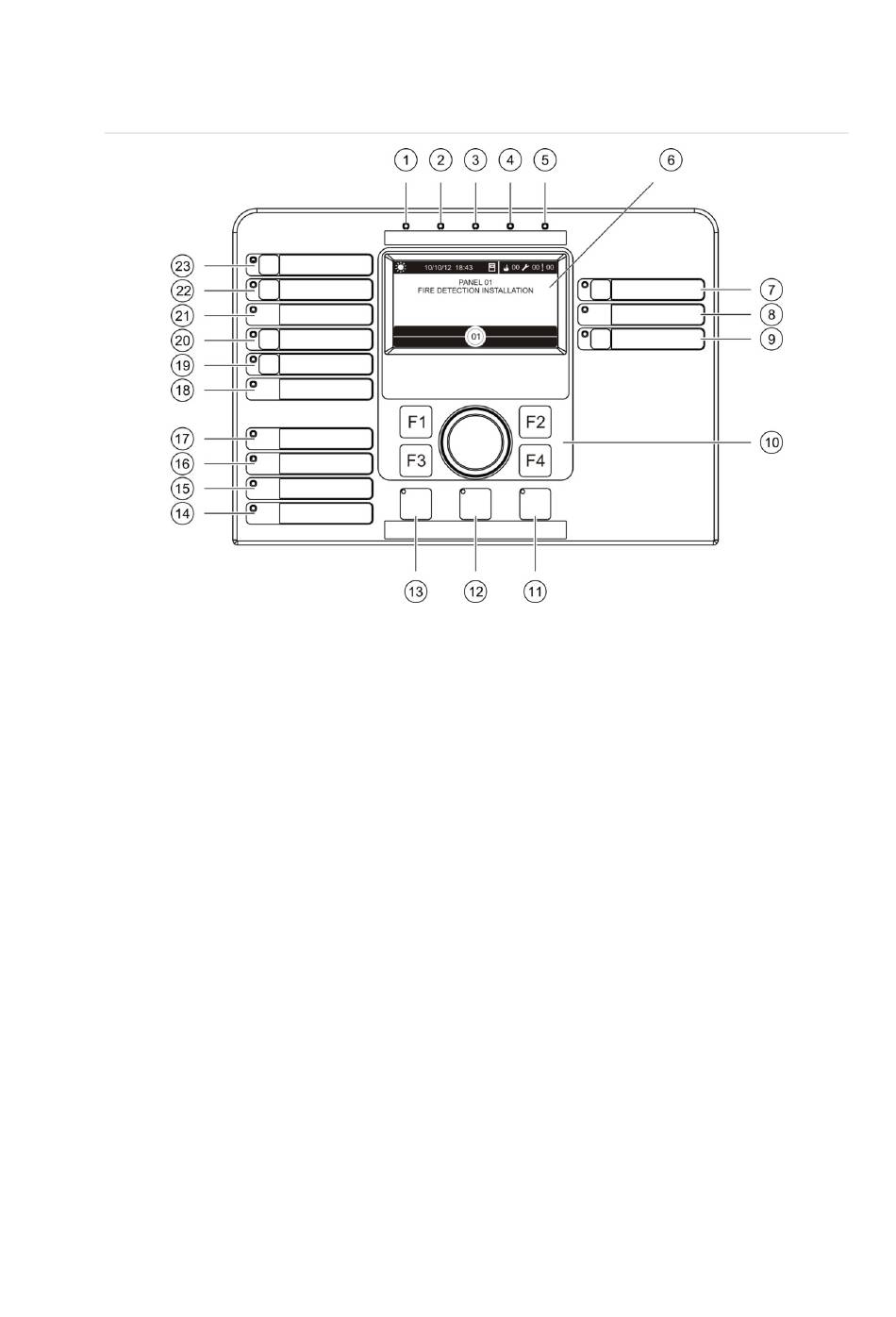

Figure 1 : Interface utilisateur de la centrale de détection incendie (avec commandes de
transmission incendie et mise en sécurité incendie)
1. LED d'alimentation
2. LED de test général
3. LED générale de mise hors service
4. LED de dérangement général
5. LED d'alarme
6. LCD
7. LED et bouton de retard sirène
8. LED Sirène dérangement/hors service/test
9. Bouton et LED de démarrage/d'arrêt du
groupe de sorties programmables
10. Molette et boutons de fonction
11. LED et bouton de réarmement
12. LED et bouton d'arrêt buzzer
Remarque : pour obtenir plus d'informations sur le fonctionnement associé aux
boutons programmables, contactez la personne en charge de l'installation ou de
la maintenance.
13. LED et bouton Sirène Marche/arrêt
14. LED de dérangement système
15. LED batterie basse
16. LED de dérangement de terre
17. LED de dérangement d'alimentation
18. LED de mise en sécurité incendie
dérangement/hors service/test
19. LED et bouton de retard de mise en
sécurité incendie
20. LED et bouton de mise en sécurité incendie
en cours/acquittée
21. LED de transmission dérangement/hors
service/test
22. LED et bouton de retard transmission
23. LED et bouton de transmission feu en
cours/acquittée
3
