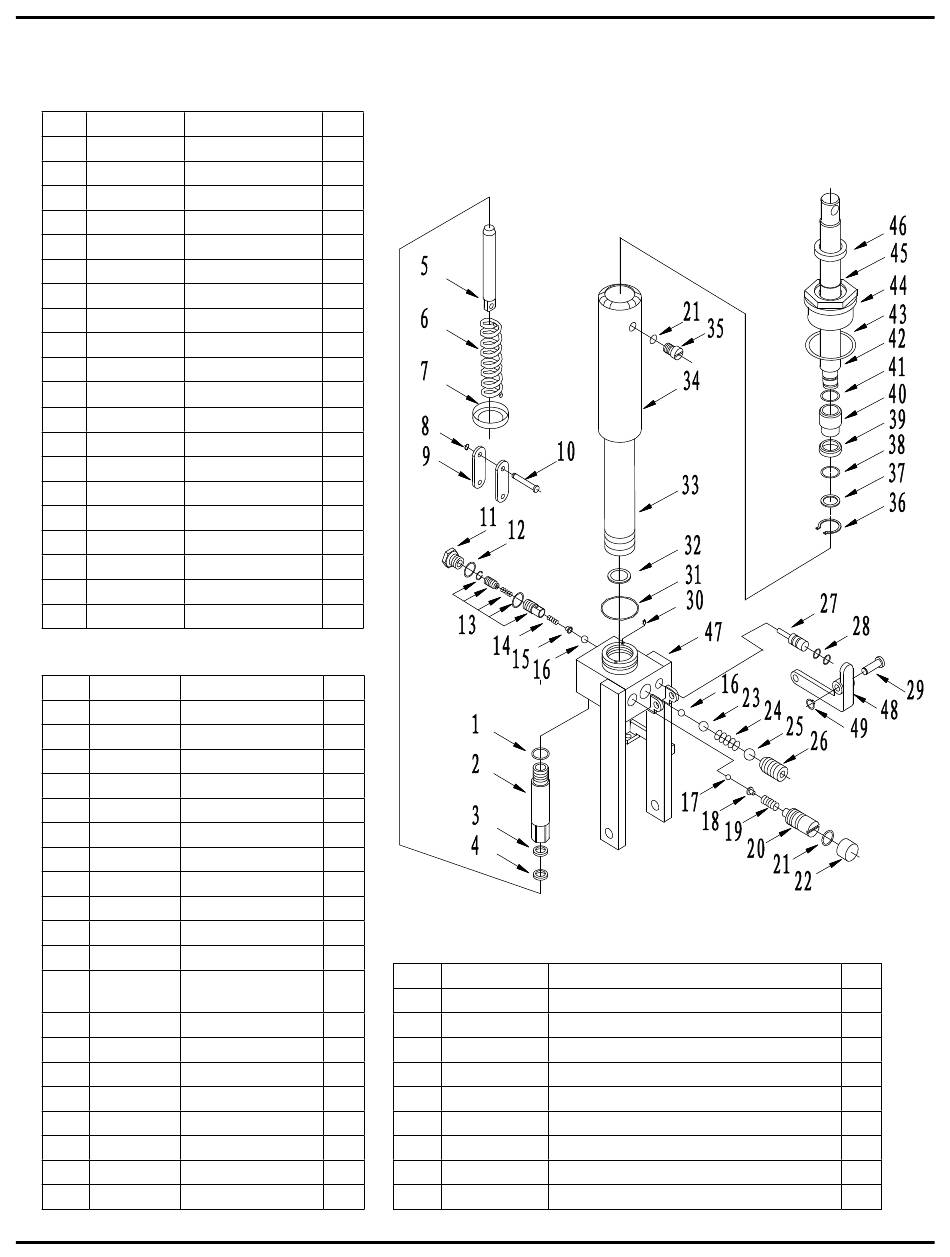

LISTE DES PIÈCES DU POMPE
No. No Modèle Description
1 GB3452.1-86 Joint torique
2 SP.8-11 Cylindre de pompe
3 UHS18 Anneau étanche YX
4 DH18 Anneau de poussière
5 SP.8-10 Plongeur de pompe
6 SP.8-09 Ressort
7 SP.8-08 Siège à ressort
8 GB894.1-86 Anneau de retenue
9 SP.0-13B Plaque d'étanchéité
10 SP.0-14 Goupille
11 JF.1-17 Bouchon
12 JB982-77 Rondelle en cuivre
13 6W804.1-12 Soupape humide
14 YQ-03 Ressort
15 YQ-02 Siège à ressort
16 GB308-77 Boule en acier
17 GB308-77 Boule en acier
18 SP.8-18 Siège à ressort
19 SP.8-17 Ressort
20 SP.8-16 Vis ajustable
No. No Modèle Description
21 GB3452.1-86 Joint torique
22 SP.8-15 Anneau de couvercle
23 GB308-77 Boule en acier
24 SP.8-07 Ressort
25 GB308-77 Boule en acier
26 GB77-85 Vis
27 YQ-01 Goupille de frappe
28 GB3452.1-82 Joint torique
29 DF1.2-08 Tige
30 Filtre
31 GB3452.1-82 Joint torique
32 SP.8-12 Anneau de section
rectangulaire
33 SP.8-04 Cylindre
34 SP.8-03 Boitier
35 SP.8-02 Vis
36 GB894.1-86 Anneau de retenue
37 SP.8-13 Rondelle
38 GB3452.1-82 Joint torique
39 SP.8-14 Emballage de coquille
40 SP.8-06 Bague
Qté
1
1
1
1
1
1
1
1
2
1
1
1
1
1
1
2
1
1
1
1
Qté
2
1
1
1
1
1
1
2
1
1
2
No. No Modèle
1
41 GB3452.1-82
1 42 SP.8-05
1 43 C01.2-16
1 44 SP.8-01
1 45 GB3452.1-82
1 46 HG4-692-67
1 47 YQ.6-300
1 48 YQ-04
1 49 GB894.1-86
Description
Joint torique
Tige de piston
Scellant de section rectangulaire
Couvercle de cylindre
Joint torique
Scellant en caoutchouc de cadre en J en acier
Base
Plaque levier
Anneau de retenue
Qté
1
1
1
1
1
1
1
1
1
