11.2.2.1 Avantages du poteaux de serrage en option
F
K

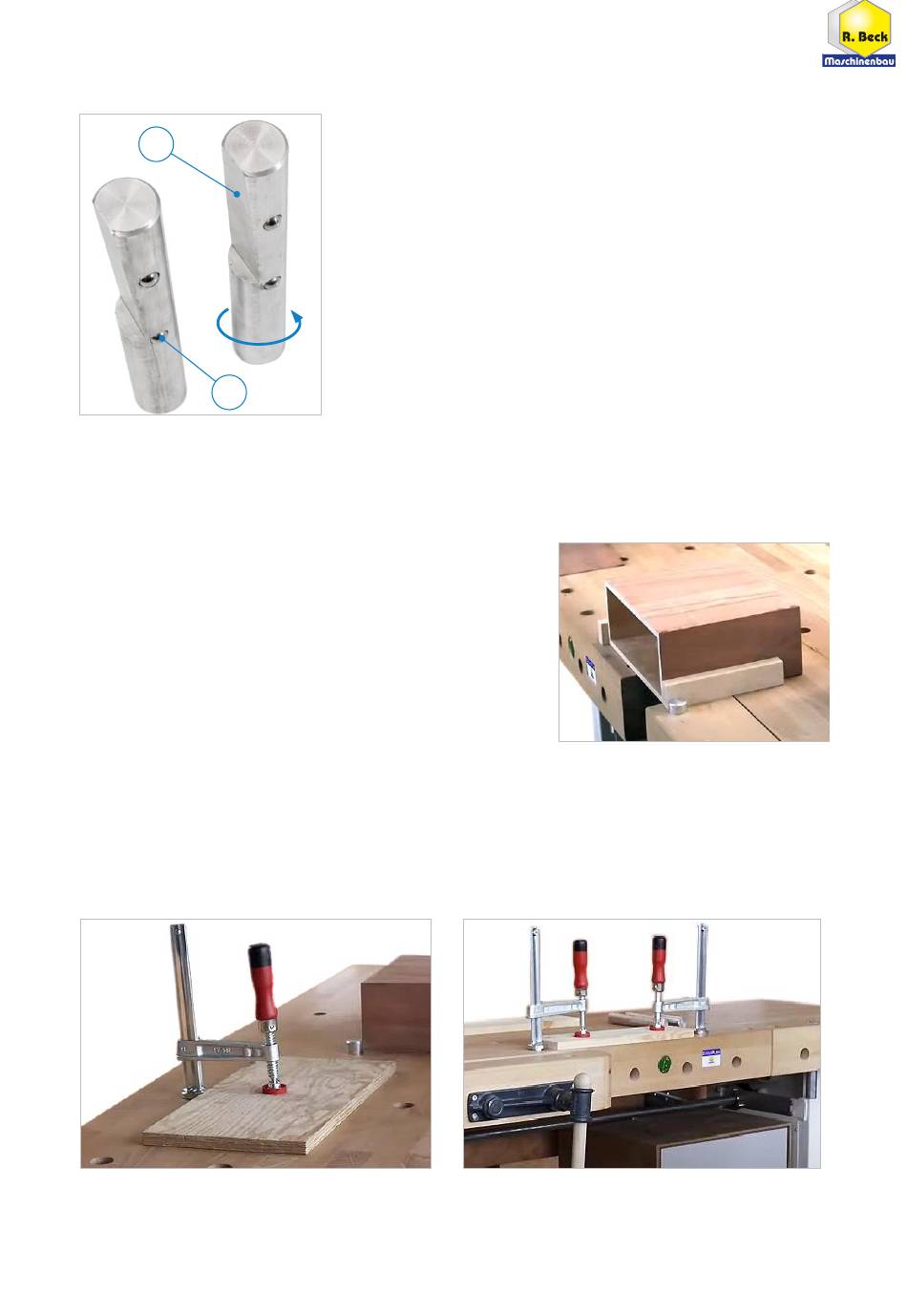

Figure 12: poteaux de serrage, set de 2
• De plus, les poteaux de serrage peuvent s'enfoncer très loin vers le bas, ce qui permet de tendre et de fixer
en toute sécurité des pièces très fines (comme des panneaux ou des baguettes).
11.2.2.2 Conseils sur l'utilisation des poteaux de serrage
Chaque fois qu'un serre-joint s'avère gênant pour le travail des
matériaux, les poteaux de serrage constituent une alternative
idéale.
Pour les pièces fragiles ou déjà coupées sur mesure, protégez la
surface de la pièce à l'aide de pièces intermédiaires supplémen-
taires (voir l'exemple de la figure Figure 13).
Ne jamais frapper les poteaux de serrage avec un marteau, par
exemple pour régler la hauteur (risque de formation de bavures).
Lors d'un usinage de surface, maintenir la hauteur du poteaux de
serrage en dessous de la hauteur de la pièce.
11.2.3 Serrage avec des pinces verticales
Les serre-joints verticaux disponibles en option constituent une autre possibilité de tendre une pièce sur le banc
de rabotage Ergoplan. Le boulon d'indexage de 30 mm à insérer dans les trous de la grille perforée sur le plateau
établi assure une fixation optimale et sûre. La saillie du serre-joint est de 120 mm pour une hauteur de serrage
verticale de 200 mm.
Figure 14 : exemples d'applications pour les serre-joints verticaux
Le serre-joint vertical peut être commandé comme pièce détachée sous le numéro d'art. 211.2033.00 ( 16).
BA_BM_ERGOPLAN-1-2-3_FR_20-23.docx
Les poteaux de serrage disponibles en option sont parfaitement adap-
tés aux bancs de rabotage Ergoplan et à leur trame de trous. Les deux
longueurs 120 mm ( no d'art. 211.201.30) et 200 mm (no d'art.
211.205.30), chacune en set de 2, sont disponibles au choix ( 16).
• La bille (K) montée sur ressort dans la tige du poteau de serrage, as-
sociée à la rainure fraisée dans le perçage, assure à tout moment une
fixation optimale et sûre. De plus, le poteau de serrage est bloqué
dans le trou de manière à ce qu'il ne puisse pas tomber à travers.
• Les poteaux de serrage sont dotés d'un côté d'une surface plane
fraisée (F) pour le serrage de pièces à usiner et de composants plats.
La surface peut être tournée sans problème dans n'importe quelle
direction et permet ainsi de serrer non seulement des pièces avec
des bords parallèles opposés, mais aussi des pièces coudées.
Figure 13: serrage avec pièces intermédiaires
21
