Manuel d'utilisation OCEAPROTECT DSP70-C1 Version : 1.0
La centrale Oceaprotect doit être placée au milieu du côté le plus long de votre piscine et
avoir l'ensemble des points de chute de la piscine en vue directe. Aucun obstacle ne
devra pouvoir s'interposer entre la centrale et tous les points de chute possibles.

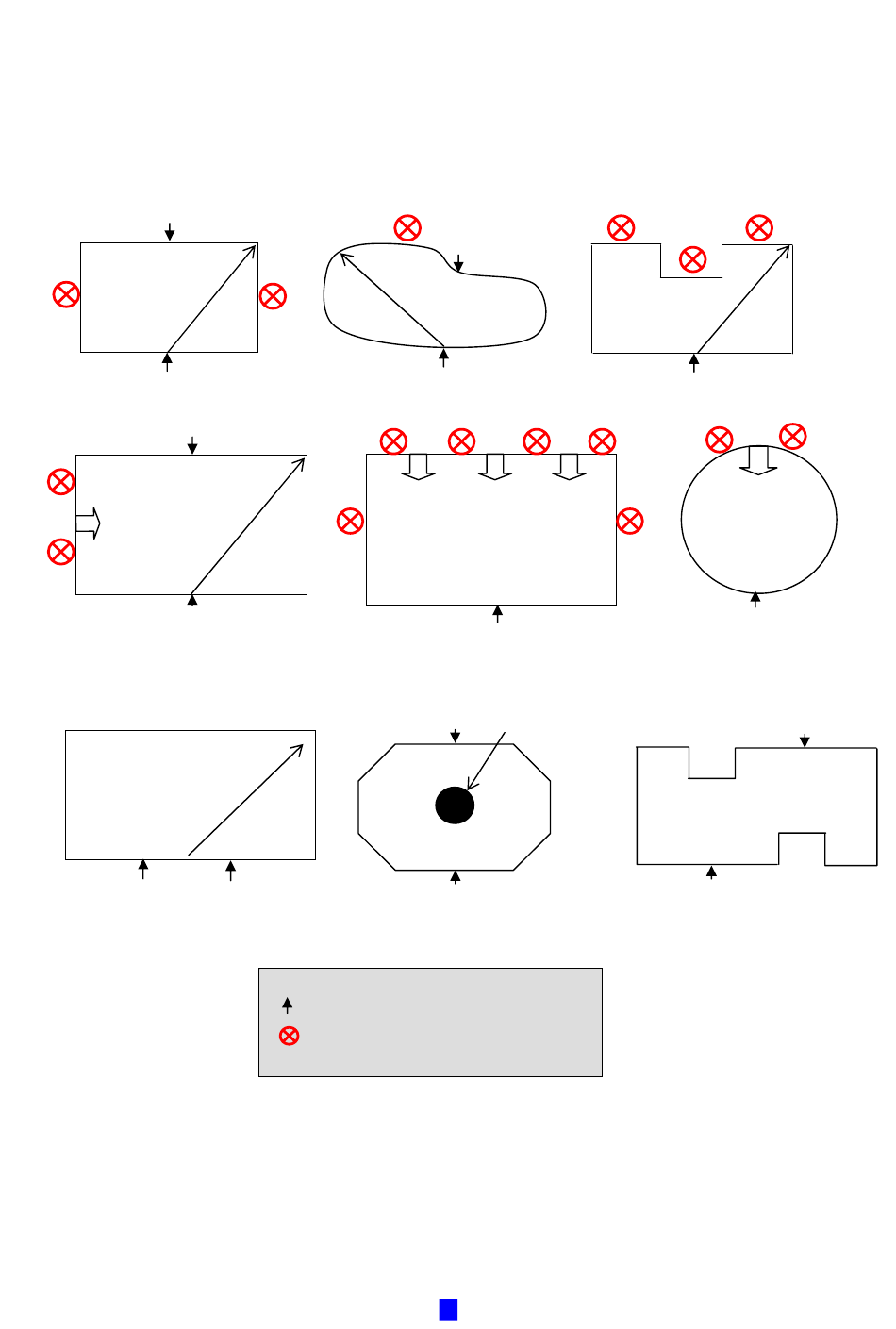

Les figures ci dessous montrent à titre d'exemple des bons et mauvais positionnements.
Possibilité 1
< 7m
< 7m
< 7m
Possibilité 2
Cas d'installation d' une seule centrale
Possibilité 1
Refoulement
Refoulement
< 7m
Refoulement
Possibilité 2
Positionnement par rapport au refoulement
Centrale 2
Ilot
Centrale 2
> 7m
Centrale 2
Centrale 1
Centrale 1
Centrale 1
Cas où une deuxième centrale est nécessaire
Bon positionnement
Mauvais positionnement
Figure 3 : positionnement de la ou des centrales
