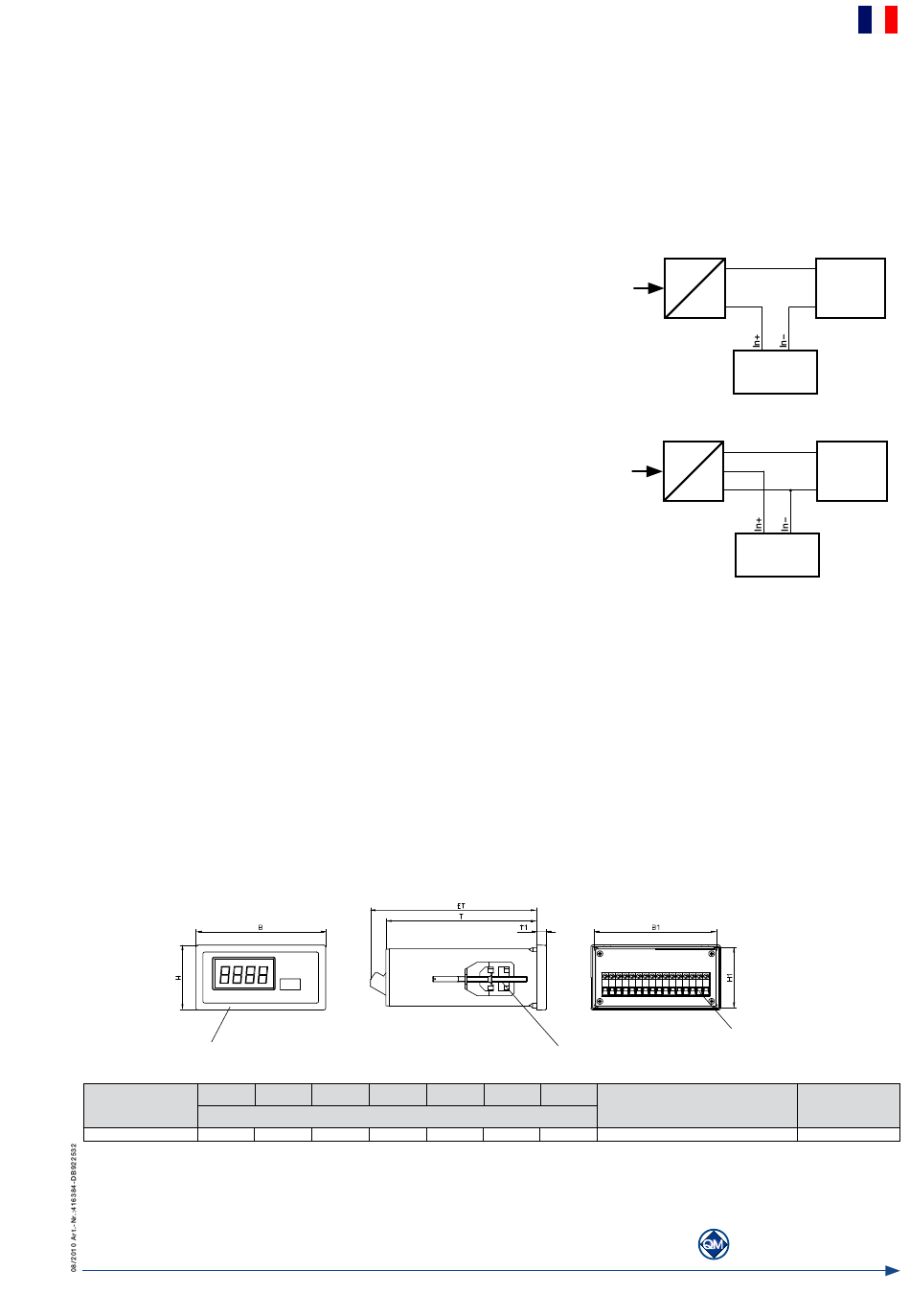

1.0 Montage
Le lieu de montage ne devrait être soumis ni à de fortes vibrations ni à un rayonnement thermique.
2.0 Branchement électrique
Le branchement électrique se fait par blindage bar dresse en cuiver au moyen de la boîte de raccorde-
ment. Les schémas de branchement détaillés se trouvent dans les plans. Le schéma de branchement,
ainsi que l'alimentation sont également indiqués sur la plaque signalétique du boîtier.
La définition de la désignation des bornes:
Ub+ / 0V
alimentation
S+ / S-
signal de sortie
Protection / PE
blindage
2.1 Sortie de courant
Signal de sortie
4 ... 20 mA / système à 2 fils
0 ... 20 mA / système à 3 fils
Alimentation:
Ub = 17 ... 30 V cc
Charge admissible:
2.2 Sortie de tension
Signal de sortie:
0 ... 10 V / système à 3 fils
Alimentation:
Ub = 17 ... 30 V cc
Charge admissible:
3.0 Travaux de service et d'entretien
Le affichage numérique décrit ici ne nécessite pas d'entretien. Il ne contient aucun élément nécessitant
une réparation sur lieu ou un remplacement. Les réparations s'effectuent exclusivement à l'usine.
Selon les conditions d'emploi, ce thermométre de températur devrait être contrôlé environ une fois par
an quant à l'observation de ses spécifications, et, au besoin, être réajusté. Voilà comment procédér:
- Pour le réajustage, retirer la collerette et le voyant du boîtier.
- Régler le zéro au potentiomètre "ZERO".
- Régler l'étendue au potentiomètre "SPAN".
- Une fois les travaux de service et de maintien finis, il faut resserrer fermement le boîtier avec la
collerette et le voyant.
alvéole frontale
ET
NG
96 x 48
123,5
Ra = (Ub - 17V) / 20 mA
Ra ≥ 10 kΩ
°c
DA14.H.2.N96x48
boîtier de profil
B
H
T
T1
mm
96
48
112
étrier de fixation
B1
H1
7
91
44,6
système à 2 fils 4 ... 20 mA
Ub+/S-
L+
P
I
M
Ub-/S+
récepteur
système à 3 fils 0 ... 20 mA, 0 ... 10 V
Ub+
L+
P
S+
I
M
Ub-/S-
récepteur
borne de jonction
découpe du panneau
92 x 45
Quality for the
future
alimentation
alimentation
kg
0,42
7
