Réglages d'usine

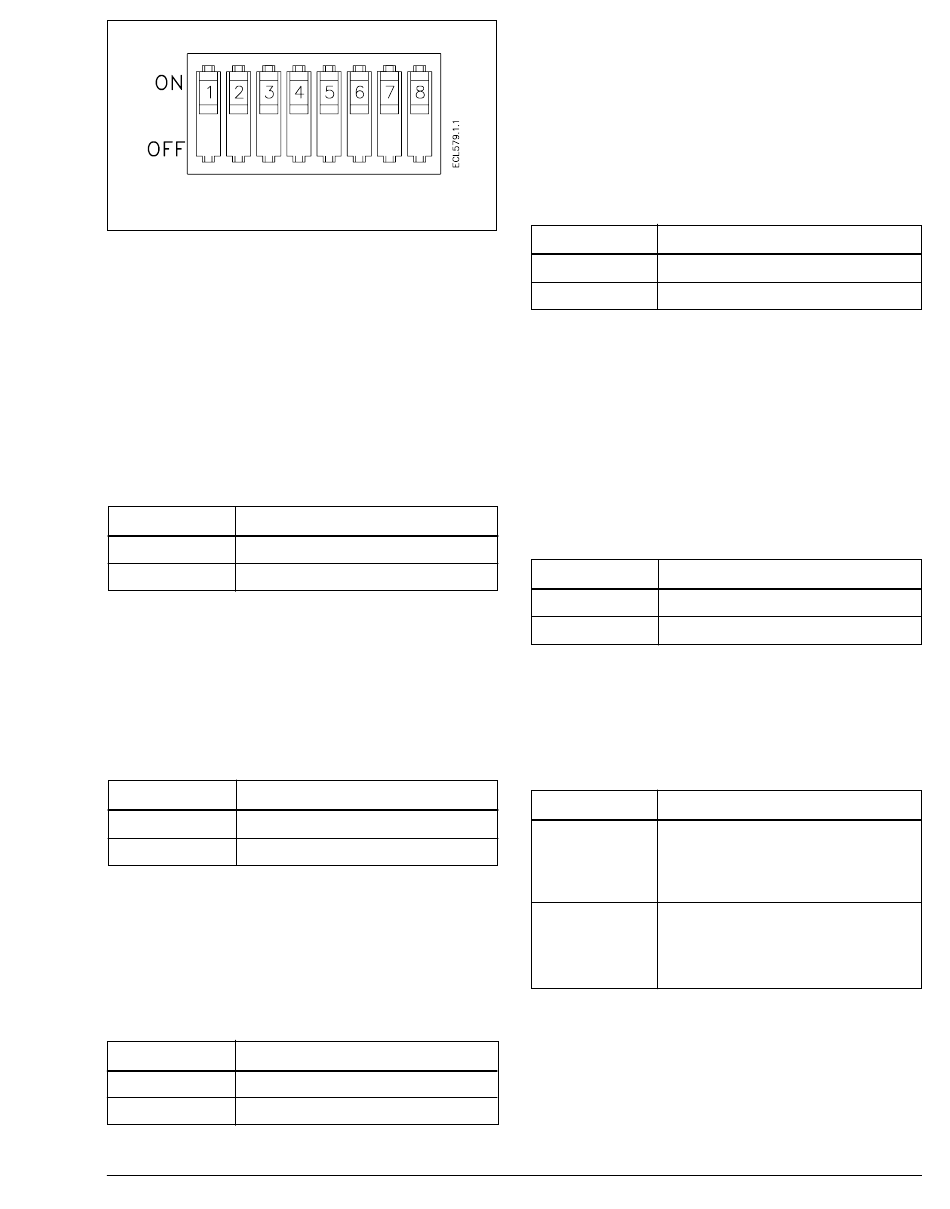

k) Microcontacts
L' EPU 2350 et 2354 sont équipés de 8
microcontacts pour fonctions spéciaux.
Microcontact 1 - Limitation de la
température de retour
Choisir le type de limitation (Mini ou
Maxi) relatif au réglage de température
j). La température de référence S1 sera
réduite en conséquence.
Contact 1
ON
OFF
Microcontact 2 - Autorité de la limita-
tion de retour
Choisir l'autorité (facteur d'amplification)
sur la température de référence pour
chaque degré d'écart sur la température
de retour.
Contact 2
ON
OFF
Microcontact 3 - Zone neutre
Choisir la zone neutre pour le circuit PI.
Le moteur de vanne ne reçoit pas de
signal lorsque la température se trouve
dans la zone neutre.
Contact 3
ON
OFF
BC-HM
Fonction
limitation maxi
limitation mini
Autorité
8 fois
4 fois
Zone neutre
3 K
1 K
VI.72.P1.04 © Danfoss 6/95
Microcontact 4 - Différentiel de charge
S1-S2
(pour les installations avec ballon
tampon)
Choisir le différentiel entre la
température de charge (température
réglée) et la température de coupure du
ballon mesurée par S2 ou S2*.
Contact 4
ON
OFF
Microcontact 5 - Température S1
lorsque le ballon est chargé
(pour les installations avec ballon
tampon)
Choisir la température en S1 lorsque le
ballon est chargé, par ex. arrêt avec
protection antigel à +6 °C ou
température de charge.
Contact 5
ON
OFF
Microcontact 6 - Temps de course de
la vanne motorisée
Choisir approximativement le temps de
course totale de la vanne motorisée.
Contact 6
Fonction
ON
20 sec (rapide)
Ex. AMV 323 - 1 s/mm
+ VMO, VR - 15 mm
OFF
120 sec. (lent)
Ex. AMV 123 - 8 s/mm
+ VMO, VR - 15 mm
Différentiel
10 K
5 K
Fonction
temp. de charge
arrêt
15
