2 : Composants
12
Chaque logement peut accueillir une barrette DIMM de SDRAM (Synchronous Dynamic
RAM) à 168 broches. Chacune de ces barrettes DIMM dispose d'une largeur mémoire de
128 bits et d'une protection ECC (Code de correction des erreurs) de 16 bits.
Les six logements ont été conçus pour permettre une mise en place correcte des barrettes
DIMM. Des languettes situées à chaque extrémité permettent de bloquer les barrettes et
de les maintenir en place à l'intérieur de leur logement.
Encoche
Patte

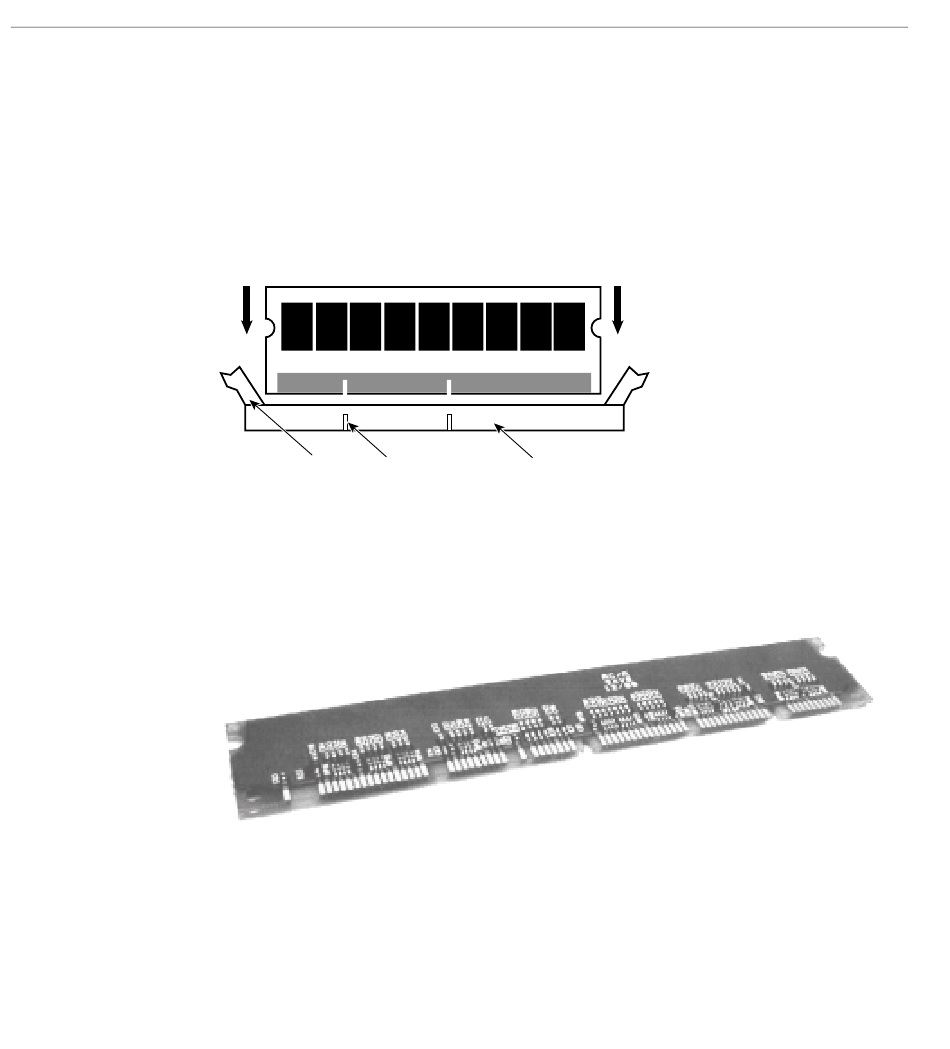

Mise en place des barrettes DIMM
Figure 2-5
Des barrettes de terminaison DIMM (identiques à celle illustrée sur la figure suivante)
sont installées dans le Bloc 1 au lieu de barrettes DIMM standard.
Figure 2-6
Barrette de terminaison DIMM
Pour éviter d'endommager une barrette DIMM, ce qui annulerait la garantie, prenez les
précautions suivantes :
DIMM
Logement DIMM
007-4330-002FRA
