8.5 Contrôle du déclenchement
L'oscilloscope offre deux types de déclenchement : Déclenchement unique et déclenchement alterné.
Déclenchement unique : utilisez un seul niveau de déclenchement pour capturer des formes d'onde
stables avec deux canaux simultanément.
Déclenchement alternatif : Déclenchement sur des signaux non synchronisés.
Les menus Déclenchement unique et Déclenchement alterné sont décrits ci-dessous :
Déclenchement unique
Dans le menu de déclenchement, sélectionnez l'option "Single" (la fonction
en surbrillance).
2. sélectionnez la source.
3. Sélectionnez le mode.
Le déclencheur unique a quatre modes :
Déclenchement sur front, déclenchement vidéo, déclenchement sur pente et déclenchement sur
impulsion.
Déclenchement par le bord :
Déclencheur vidéo :
vidéo standard.
Déclenchement de la pente :
montée ou de la descente.
Déclenchement par impulsion :
Les quatre modes de déclenchement dans le menu de déclenchement unique en détail :
Bordure
Un déclenchement sur front se produit au seuil de déclenchement du signal d'entrée. Sélectionnez le
mode de déclenchement Edge pour déclencher sur le front montant ou descendant du signal.
Paramètres dans le menu Déclencheur :
1. sélectionnez "Rise" pour déclencher le front montant.
Sélectionnez "Fall" pour déclencher le front descendant

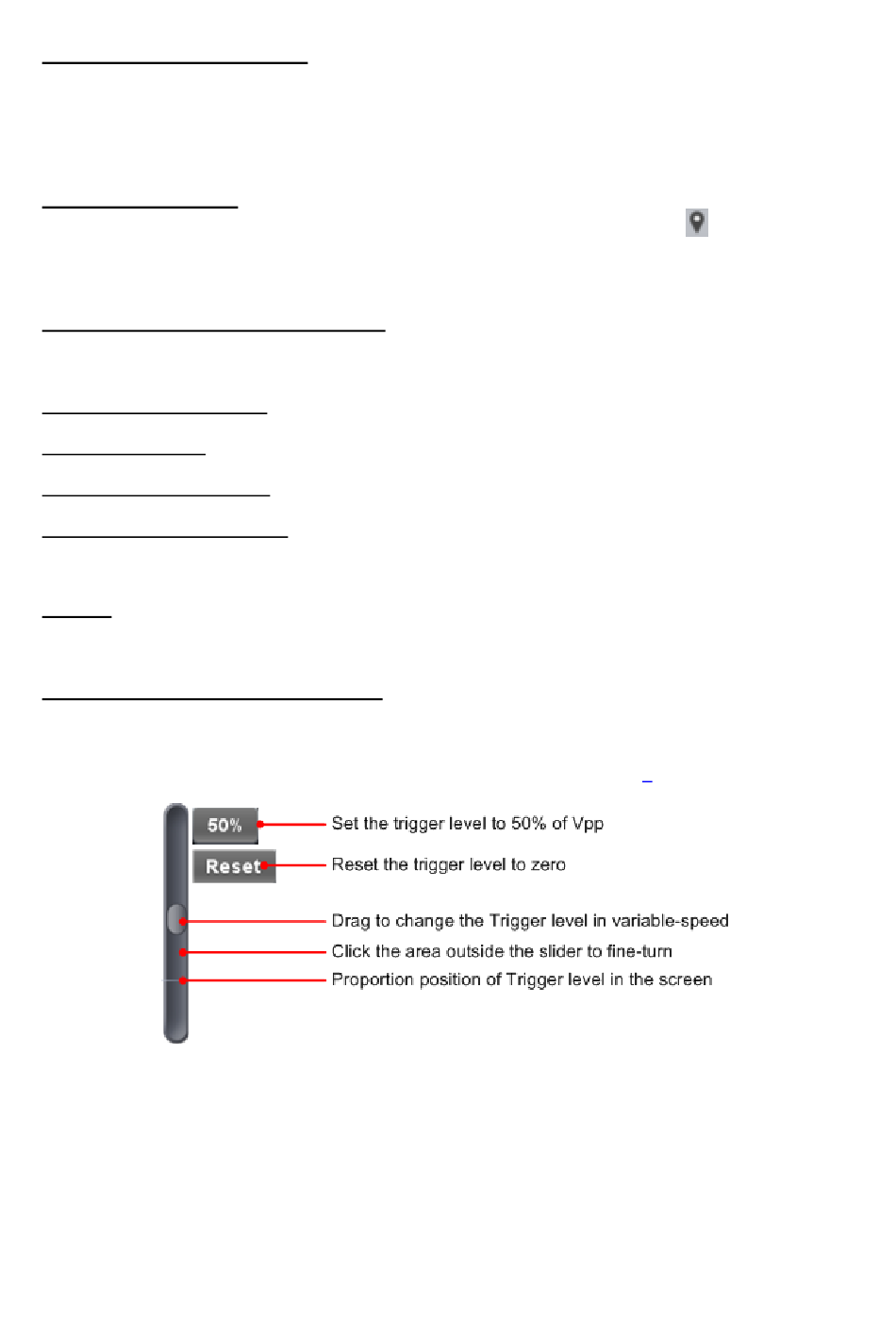

2. Cliquez sur la valeur de la tension pour ouvrir un curseur qui vous permet de définir la valeur
de déclenchement. (Voir aussi
3. Sélectionnez le mode Trig :
Auto : Acquisition de formes d'onde même si aucun déclenchement n'est effectué.
Normal : Capture la forme d'onde lorsque le déclencheur se déclenche.
Simple : lorsque le déclencheur se déclenche, la capture de la forme d'onde s'arrête.
4SET Hold Off :
Lorsque le déclencheur se déclenche, arrêtez de capturer la forme d'onde (100 ns ~ 10 s).
Se produit lorsque l'entrée de déclenchement passe par un niveau de
tension spécifié avec le front spécifié.
Déclenchement sur des champs ou des lignes vidéo pour un signal
L'oscilloscope commence à se déclencher en fonction de la
Se produit sur des impulsions de largeur spécifique.
7. Introduction à l'interface utilisateur.
le taux de décroissance du signal.
