13. Vue détaillée et câblage

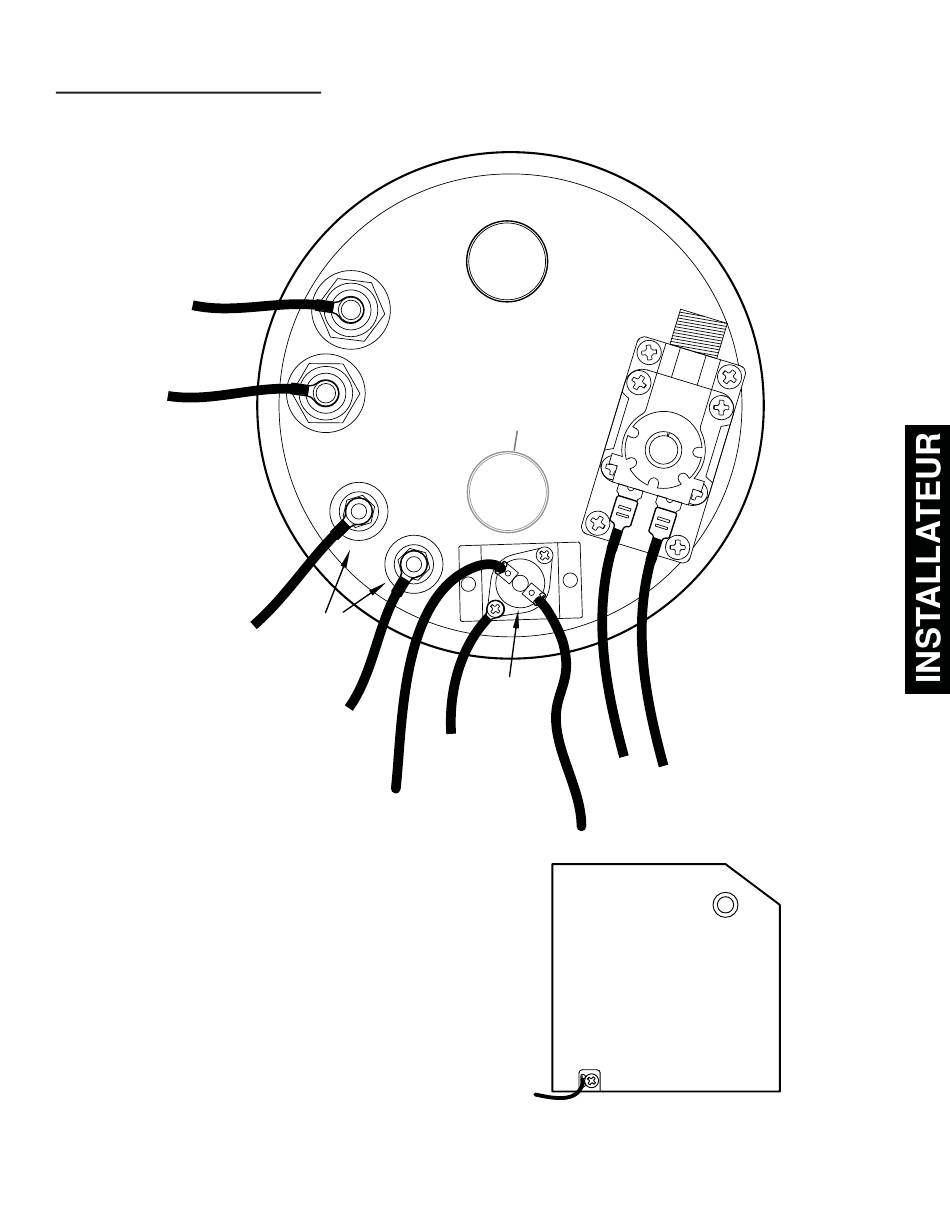

Vue du dessus du réservoir.
Noir
Noir
Jaune
Fig. 13a
Sortie de vapeur
Élèment
chauffant
Deux sorties de
vapeur pour Acu-15
Haut niveau
Bas niveau
Capteurs
de niveau
Blanc
Vert
Rouge
Page 15
Valve
électrique
Protection
thermique
manuelle
Bleu
Rouge
Plateau
Blanc
Bleu
