RSCOMB-R

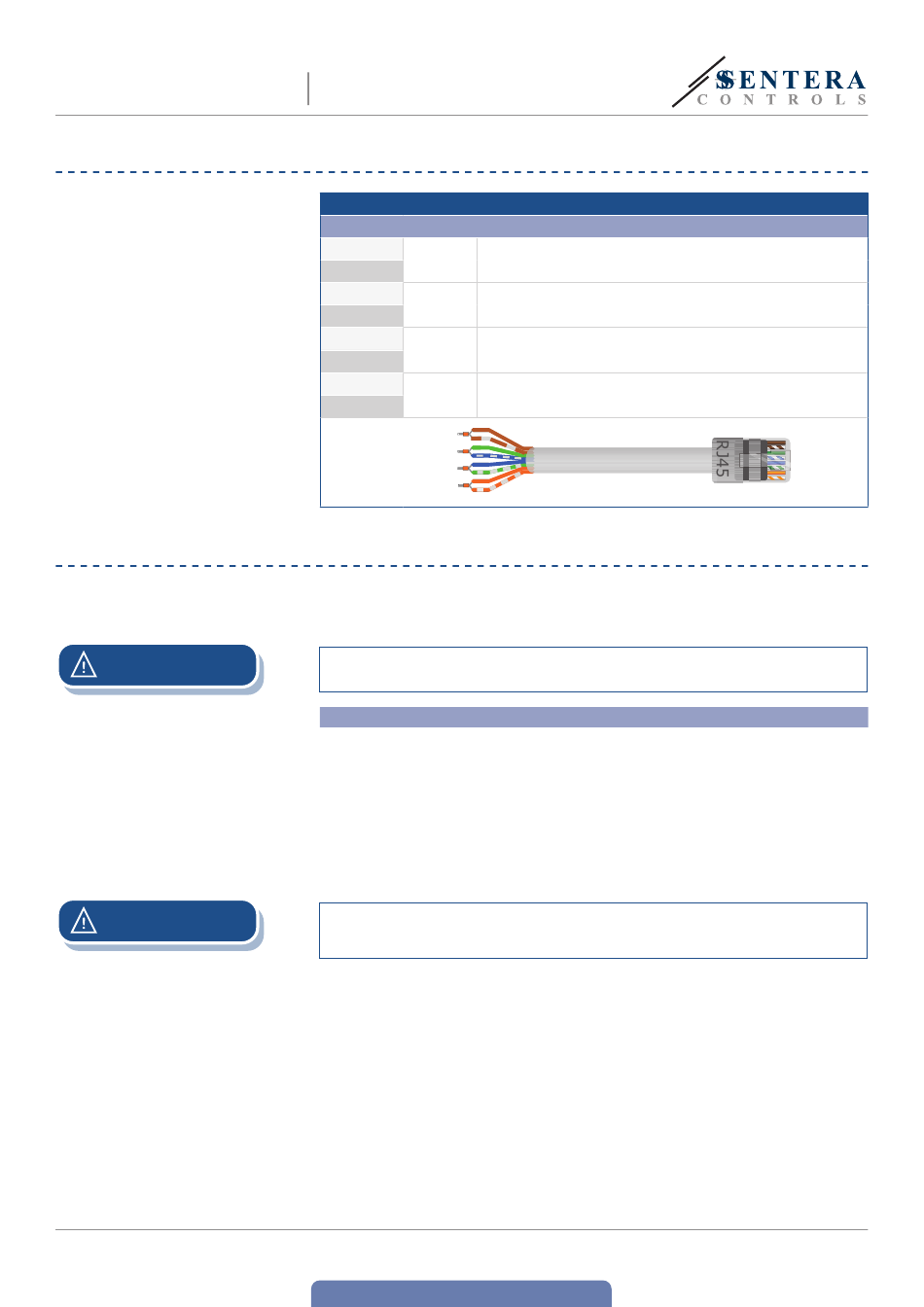

CÂBLAGE ET CONNEXIONS
INSTRUCTIONS DE MONTAGE ET D'UTILISATION EN ÉTAPES
ATTENTION
ATTENTION
MIW-RSCOMB-R-FR-000 - 09 / 02 / 2022
TRANSMETTEUR DE PIÈCE CO / NO
AVEC BUZZER
Broche 1
24 VDC
Épingle 2
Épingle 3
A
Épingle 4
Épingle 5
/B
Épingle 6
Épingle 7
GND
Épingle 8
8
8 mm
GND
7
6
8 mm
/B
5
4
A
8 mm
3
2
8 mm
24 VDC
1
Avant de commencer à monter l'appareil, lisez attentivement «Sécurité et
précautions». Choisissez une surface lisse pour l'installation (un mur, un panneau,
etc.).
Lors de la planification de l'installation, prévoyez suffisamment d'espace pour la
maintenance et l'entretien. Montez le capteur dans un endroit bien ventilé.
Procédez comme suit :
1.
Débranchez l'alimentation secteur.
2.
À l'aide d'un tournevis plat, retirez le couvercle blanc frontal en libérant les
clips d'emboîtement des deux côtés (voir Fig. 1 Enlèvement des plaques de
verrouillage).
3.
Insérez les câbles à travers l'ouverture de la plaque arrière (voir Fig. 2 Dimensions
de montage).
4.
À l'aide de matériaux de fixation appropriés (non fournis), positionnez le capteur
de pièce à au moins 1,5 m du sol. Faites attention à la position de montage et aux
dimensions de montage correctes. Voir Fig. 2 et Fig. 3.
Les composés libérés par les plastiques peuvent influencer les lectures des
capteurs. Veuillez prévoir plusieurs jours pour que le capteur se stabilise avant
d'obtenir les valeurs précises.
www.sentera.eu
retour à la table des matières
2
Prises RJ45 (Power over Modbus)
Tension d'alimentation
Communication Modbus RTU (RS485), signal A
Communication Modbus RTU (RS485), signal /B
Mise à la terre, tension d'alimentation
Schéma de câblage
8
7
6
6
5
5
4
4
4
3
3
3
2
1
6 - 10
