1-3
1-4

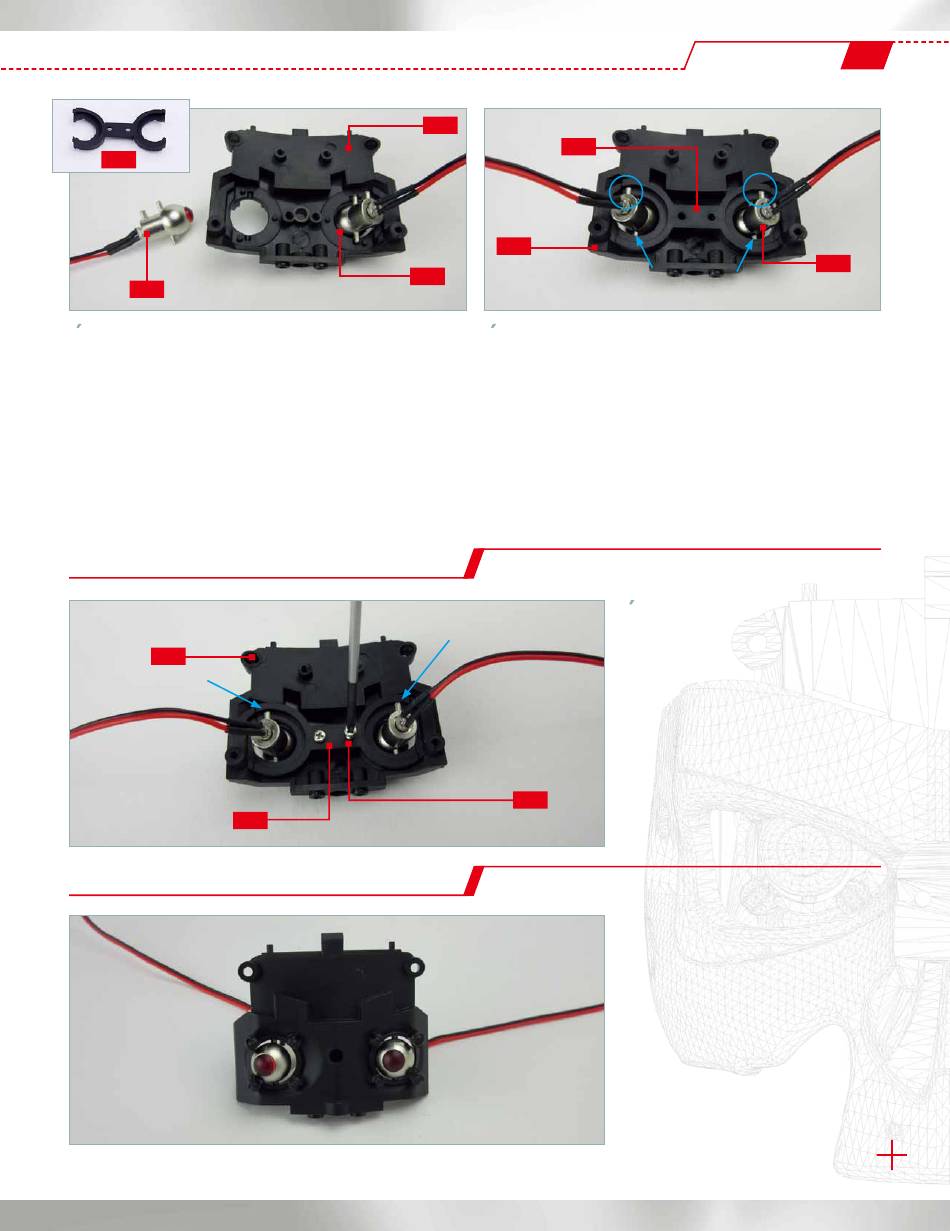

ETAPE 7
Posez maintenant l'intérieur noir mat des cavités oculaires (1-2)
sur votre plan de travail, côté concave vers le haut, et introduisez
les deux yeux montés aux étapes 1 à 6 dans ses cavités oculaires.
Clipsez les goupilles cylindriques des orbites chromées (1-4) dans les
fentes verticales à l'arrière de chaque œillère : deux goupilles en haut
et une en bas, comme illustré. Attention : à ce stade, les yeux sont encore
mobiles ! Vous les fixerez avec le clip oculaire (1-3) à l'étape suivante.
1-2
1-8
1-2
1-3
1-2
1-4
ETAPE 8
Une fois que les yeux sont correctement placés, appliquez le clip
oculaire (1-3) à l'arrière des deux yeux, en suivant la forme convexe
des orbites, comme sur la photo. L'une des deux goupilles situées en haut
de chaque orbite chromée (1-4) doit se trouver à l'extérieur du bord
supérieur du clip oculaire (cercles bleus) ; la goupille située en bas doit
se placer à l'intérieur (flèches bleues).
Le clip oculaire maintient les orbites en place et permet aux yeux de rester
dans leur logement, mais ceux-ci peuvent bouger de gauche à droite.
1-8
GUIDE DE MONTAGE T-800
ETAPE 9
Pour terminer, fixez le clip oculaire sur l'intérieur
noir mat des cavités oculaires (1-2) en serrant
deux vis PB (1-8) aux endroits indiqués,
à l'aide d'un petit tournevis cruciforme (PH00
ou similaire). Vous pouvez vous aider d'une pince
brucelles pour mettre les vis en place.
Veillez à ce que les goupilles des deux orbites
restent bien dans leurs logements et notamment
celles en haut indiquées par les flèches bleues.
AVANCEMENT
Vous venez d'achever le premier guide
de montage de votre Terminator T-800.
Revérifiez que tout est bien en place
en regardant à nouveau les photos étape
par étape.
Rangez soigneusement les pièces non utilisées,
vous les monterez prochainement.
Conservez également les vis restantes, rangées
dans les petits sachets en plastique que vous
avez étiquetés ou marqués au feutre indélébile.
01
1-4
