- Page 1 Manuel utilisateur BOX 20 45 Numéro de série : Date de production :...
- Page 2 Ce document, en tout ou partie, ne peut être reproduit, enregistré sur un système d'archivage ou transmis, sous quelque forme et par quelque moyen que ce soit, électronique, mécanique, par photocopie et enregistrement ou autre sans la permission écrite de Barbas Bellfires BV. Ce document pourrait comporter des inexactitudes techniques ou des erreurs typographiques. Barbas Bellfires BV se réserve le droit de réviser le contenu de ce document de temps en temps.
- Page 3 Avertissements et précautions utilisés dans ce document............6 Documentation connexe......................6 Description....................7 Vue d'ensemble du BOX 20 45....................7 Présentation du modèle BOX 20 45 avec module stockage de bûches de bois....... 10 Utilisation prévue........................12 Sécurité....................13 Instructions de sécurité pour l'utilisation..................13 Instructions de sécurité...
- Page 4 Nom, raison sociale ou marque déposée et adresse de Barbas Bellfires BV; Hallenstraat 17; 5531 AB Bladel; Pays-Bas contact du fabricant, conformément à l’article 11, paragraphe 5 Le cas échéant, nom et adresse de contact du mandataire Pas applicable dont le mandat couvre les tâches visées à...
- Page 5 Déclaration de performances BOX 20 45 avec module stockage de bûches Déclaration des Performances Conforme regulation (EU) 305/2011 No. 1.818.082-3 - CPR-2013/07/01 Code d’identification unique du produit type BOX 20 45 avec module stockage de bûches Usage ou usages prévus du produit de construction, Appareil pour le chauffage domestique avec combustible solide sans conformément à...
- Page 6 Utilisez l'appareil • Exécuter la maintenance basique Ce document se réfère à la BOX 20 45 étant « l'appareil ». Ce document est un élément essentiel de votre appareil. Lisez-le attentivement avant de travailler sur l'appareil. Conservez-le en lieu sûr.

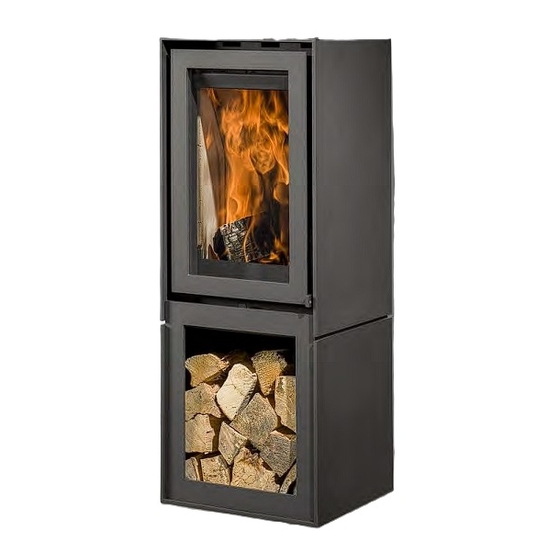

- Page 7 Le modèle BOX 20 45 est disponible en option avec un module stockage de bûches de bois sous l'appareil. Le modèle BOX 20 45 est disponible avec une porte à vitre blindée ou avec une porte à châssis en acier.
- Page 8 Description Entrée d’air secondaire Déflecteur supérieur (acier) Entrée de balayage d’air Déflecteur inférieur (céramique) Pieds réglables Connexion d'air de combustion externe Figure 2. Vue du bas de modèle BOX 20 45 avec une porte blindée Box 20 45...
- Page 9 Description Connexion d'air de combustion Connexion de conduit arrière externe Figure 3. Vue arrière du modèle BOX 20 45 Box 20 45...
- Page 10 Panneaux céramiques Grille Connexion de conduit supérieur Plaques de fond en acier Levier de commande Figure 4. Vue avant du modèle BOX 20 45 avec module stockage de bûches de bois et porte à châssis en acier Box 20 45...
- Page 11 Entrée de balayage d’air Déflecteur inférieur (céramique) Pieds réglables Entrée d'air de combustion inférieure externe (option) Figure 5. Vue du bas de modèle BOX 20 45 avec module stockage de bûches de bois et porte à châssis en acier Box 20 45...
- Page 12 Connexion de conduit arrière externe (option) Figure 6. Vue arrière de modèle BOX 20 45 avec module stockage de bûches de bois Utilisation prévue L’appareil est destiné à un usage intérieur pour chauffer la pièce où il est installé. Ne l'utilisez pas à...
- Page 13 N'utilisez pas plus de bois par charge que prescrit. Voir le chapitre pour la quantité de combustible recommandée. • Ne brûlez pas de déchets dans l'appareil. • Ne préparez pas d'aliments dans l'appareil. Vous risquez d'endommager votre appareil et le conduit de cheminée. Box 20 45...
- Page 14 Sécurité Note : • Faites inspecter et nettoyer l'appareil, le conduit de cheminée et l'alimentation en air de combustion externe par un revendeur Barbas au minimum chaque année. • N'utilisez pas l'appareil en continu. L'usage prévu est celui d'un appareil intermittent.
- Page 15 La quantité listée ci-dessus brûle environ 45 minutes. Ce temps peut être différent selon le tirage du conduit de cheminée et la position du clapet d'air de combustion. La quantité de combustible spécifiée ici ne devrait pas être dépassée car une surcharge risque d'entraîner une fumée excessive. Box 20 45...
- Page 16 Assurez-vous que la porte s'ouvre et se ferme complètement en actionnant la poignée de porte. Porte à châssis en acier Tournez la poignée en avant pour ouvrir la porte. Tournez la poignée vers le bas pour fermer la porte. Box 20 45...
- Page 17 Retirez documents et composants de la chambre de combustion. Assurez-vous que le levier de commande bouge facilement. Assurez-vous que le cendrier est vide. Assurez-vous que le matériau d'emballage, les autocollants, etc. ont été éloignés de l'appareil après l'installation. Box 20 45...
- Page 18 Le cas échéant, ouvrez le clapet de ligne d'alimentation en air de combustion externe. Le cas échéant, ouvrez complètement le clapet du conduit de cheminée. Ouvrez la porte de l’appareil. Placez au minimum 4 bûches transversalement sur le sol de la chambre de combustion. Box 20 45...
- Page 19 Après environ 20 minutes, les bûches de bois brûlent. Selon la qualité du conduit de cheminée, les bûches de bois brûlent pendant environ 1 à 1,5 heure. N'ouvrez pas la porte de l'appareil tant que les dernières flammes n'ont pas pratiquement disparu. Box 20 45...
- Page 20 Rechargez l'appareil avec 2 bûches de bois placées à plat sur le sol de la chambre de combustion. Employez la quantité recommandée de combustible. Voir le chapitre Fermez la porte. Après l'allumage du combustible, positionnez le levier de commande à gauche pour obtenir un brûlage tranquille du brûleur. Box 20 45...
- Page 21 Ne fermez jamais les entrées d'air si le combustible brûle. Maintenez systématiquement les entrées d'air secondaire et de balayage d'air ouvertes en réglant le levier de commande entre les positions centrale et extrême gauche. Box 20 45...
- Page 22 10 mm. Desserrez la vis à douille. Assurez-vous que l'écrou reste fixé à la vis creuse. Poussez vers le haut (1) l'avant de l'écran thermique et tirez-le en avant (2) puis abaissez-le en position verticale (3). Box 20 45...
- Page 23 Après la première charge, ne surchargez pas l'appareil avec du combustible. Voir pour la quantité recommandée de combustible. Un excès de combustible entraîne une combustion incomplète, la formation de suie et un risque d'incendie de conduit de cheminée. Box 20 45...
- Page 24 Assurez-vous que la vitre est sèche. Les gouttelettes d'eau peuvent laisser des traces sur la vitre. Note : Une vitre endommagée ou cassée doit être remplacée avant de réutiliser l'appareil. Box 20 45...
- Page 25 La température de la pièce La quantité de combustible Employez la quantité recomman- n'augmente pas suffisamment est insuffisante dée de combustible. Voir le chapi- Le tirage du conduit de che- Contactez votre installateur. minée est trop élevé Box 20 45...
- Page 26 La sous-pression dans la Réduisez la sous-pression, par pièce d'installation est trop exemple en ouvrant l'ouverture de élevée ventilation dans la pièce d'installa- tion. Box 20 45...
- Page 27 Données techniques Données techniques Barbas Modèle • BOX 20 45 • BOX 20 45 avec module stockage de bûches Testé selon EN 13240:2001-A2:2004 EN 16510-1 annexes D, E, F Indice d'efficacité énergétique (selon UE 2015/1186) Classe d'efficience énergique Combustible •...
- Page 28 Tous les appareils Barbas ont été développés et fabriqués selon les normes les plus exigeantes de qualité. Si, en dépit de tout, l'appareil Barbas que vous avez acheté présente un quelconque défaut, Barbas Bellfires B.V. vous offre la garantie de fabricant suivante.
- Page 29 Cette garantie est accordée uniquement durant sa période de garantie. Le corps de l'appareil Barbas est garanti pour une période de 10 ans contre tous les défauts inhérents à la fabrication et aux matériaux, à partir de la date d'achat.
- Page 30 Conditions de la garantie Box 20 45...
- Page 31 Conditions de la garantie Box 20 45...
- Page 32 Votre revendeur Barbas 001 - 29.01.2021 - 351149...
