Sommaire des Matières pour Innova 3630

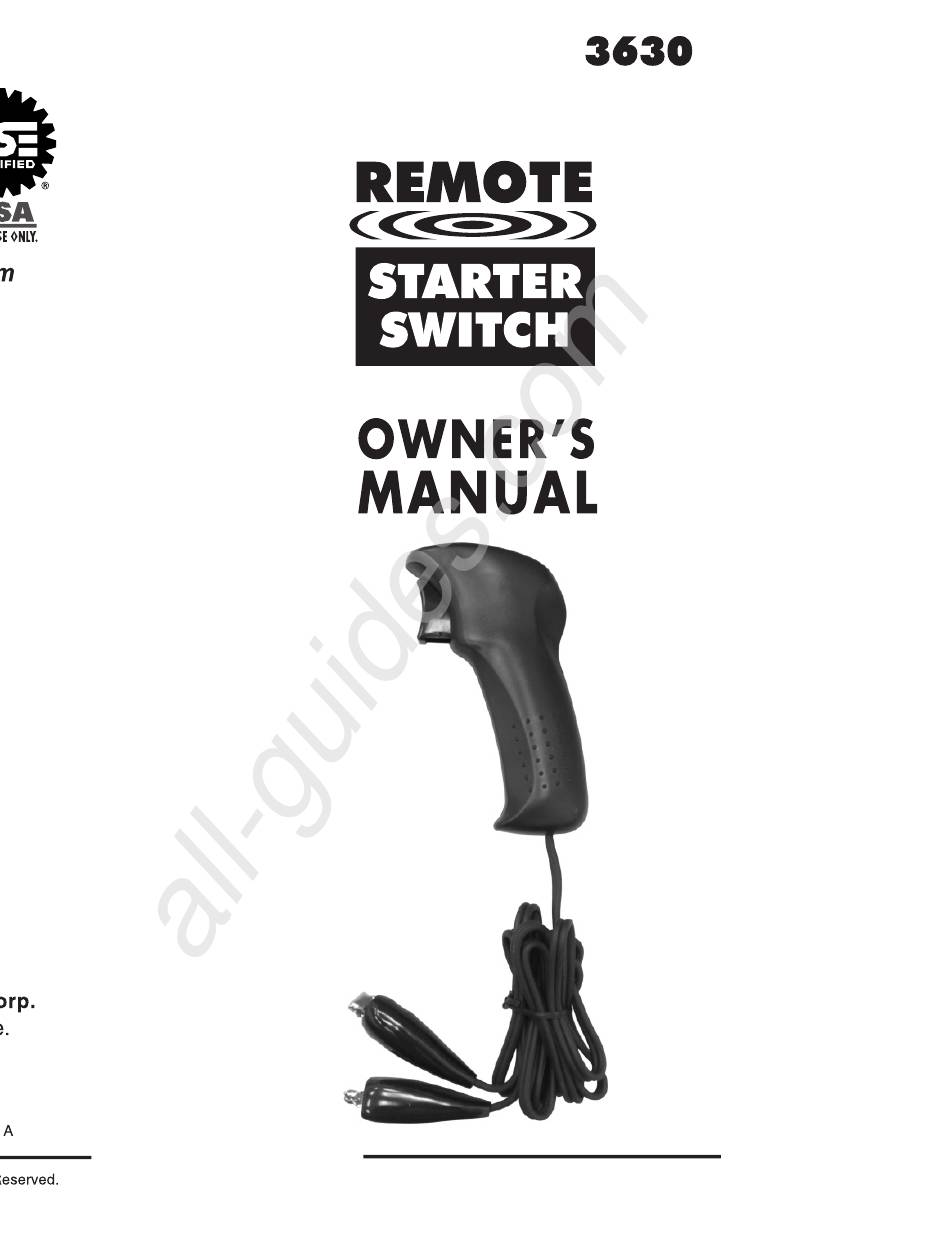

- Page 1 All manuals and user guides at all-guides.com...
- Page 2 All manuals and user guides at all-guides.com TABLE OF CONTENTS ABOUT THIS TOOL ............ LOCATING THE PROPER SOLENOID OR RELAY CONNECTION POINT ..........CONNECTION AND OPERATION ......LIMITED ONE YEAR WARRANTY ......SERVICE PROCEDURES .......... TABLE DES MATIÈRES DESCRIPTION ............LOCALISATION CORRECTE DU SOLÉ-NOÏDE OU DE LA BORNE DE CONNEXION DE RELAIS ..

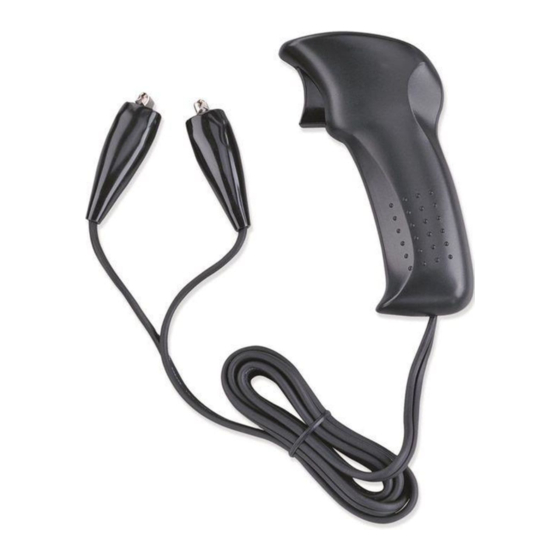

- Page 3 All manuals and user guides at all-guides.com ABOUT THIS TOOL The Remote Starter Switch allows you to crank your vehicle’s engine (without starting it) from under the hood, without the assistance of a helper. This capa- bility provides convenience when performing many troubleshooting and repair tasks such as compres- sion, fuel pump, generator, starter and electrical tests or adjusting tappets and setting ignition points.
- Page 4 All manuals and user guides at all-guides.com For double-terminal relays: Double-terminal relays have two small terminals, labeled "I" (for ignition) and "S" (for start). Connect one lead from the Remote Starter Switch to the large terminal to which the battery is connected. Connect the remaining lead to the small terminal labeled "S".
- Page 5 All manuals and user guides at all-guides.com For most GM vehicles: The starter solenoid is located on top of the starter motor housing. The Remote Starter Switch is connected to terminals on the end of the solenoid. Connect one lead from the Remote Starter Switch to the large ter- minal to which the battery is connected.
- Page 6 All manuals and user guides at all-guides.com • For all other ignition systems: Refer to the manufacturer's service manual for your spe- cific vehicle for proper procedures. Connect the Remote Starter Switch to the vehicle. Refer to LOCATING THE PROPER SOLENOID OR RELAY CONNECTION POINT to determine the proper connection point for the Remote Starter Switch.
- Page 7 All manuals and user guides at all-guides.com DESCRIPTION Le pistolet démarreur à distance vous permet de faire tourner le moteur de votre véhicule (sans le démarrer) tout en étant sous le capot sans avoir besoin d’un assistant. Cette possibilité vous donne de l’aisance lorsque vous réalisez des tests, de contrôles ou encore des réparations telles que tests électriques, de compression, de la pompe d’alimentation, du géné-...
- Page 8 All manuals and user guides at all-guides.com Pour les relais à deux bornes : Les relais à deux bornes ont deux petites bornes marquées I (Ignition en anglais) pour l’allumage et S (Start en anglais) pour Démarrage. Connecter une pince du pistolet démarreur à...
- Page 9 All manuals and user guides at all-guides.com Pour la plupart des véhicules GM : Le solé- noïde du démarreur est situé sur le dessus du boitier du démarreur. Le pistolet démarreur à distance sera raccordé aux bornes situées à l’extrémité du solénoïde. Raccorder l’une des pinces du démarreur sur la grosse borne sur laquelle la batterie est reliée.
- Page 10 All manuals and user guides at all-guides.com • Pour tous les autres systèmes d’allumage : Vous trouverez les procédures adéquates dans le manuel d’entretien du constructeur de votre véhicule. Connecter le Pistolet de démarreur à distance sur le véhicule. Se référer au paragraphe LOCALI- SATION CORRECTE DU SOLÉNOÏDE OU DE LA BORNE DE CONNEXION DE RELAIS pour déterminer le point de raccorde-ment correct pour...
- Page 11 All manuals and user guides at all-guides.com GENERALIDADES El Interruptor de Arranque Remoto le permite operar el motor de arranque de su vehículo (sin poner en marcha el motor) desde cualquier posición, sin ne- cesidad de tener un ayudante. Esto es útil al ejecutar muchas tareas de localización de fallas o repara- ciones, tales como verificación de la compresión, bomba de combustible, generador, motor de arranque...
- Page 12 All manuals and user guides at all-guides.com Para relevadores de dos terminales: Los rele- vadores de dos terminales tienen dos terminales pequeñas, denominadas “I” (por la sigla en inglés de “ignition” = encendido), y “S” (por la sigla en inglés de “start” = arranque). Conecte un con- ductor del Interruptor de Arranque Remoto a la terminal grande a la que está...
- Page 13 All manuals and user guides at all-guides.com Para la mayoría de los vehículos GM: El solenoide del motor de arranque está ubicado sobre la carcasa del motor de arranque. El Interruptor de Arranque Remoto se conecta a las terminales ubicadas en el extremo del solenoide. Conecte un conductor del Interruptor de Arranque Remoto a la terminal grande a la que está...
- Page 14 All manuals and user guides at all-guides.com • Para sistemas de encendido HEI de GM: Desconecte el conductor B+ del distri-buidor. Aísle el conductor con cinta adhesiva para evitar un corto circuito accidental a tierra. • Para otros sistemas de encendido: Con- sulte el manual de servicio del vehículo específico para determinar el procedimiento correcto.
- Page 15 All manuals and user guides at all-guides.com...
- Page 16 All manuals and user guides at all-guides.com...
