Installation

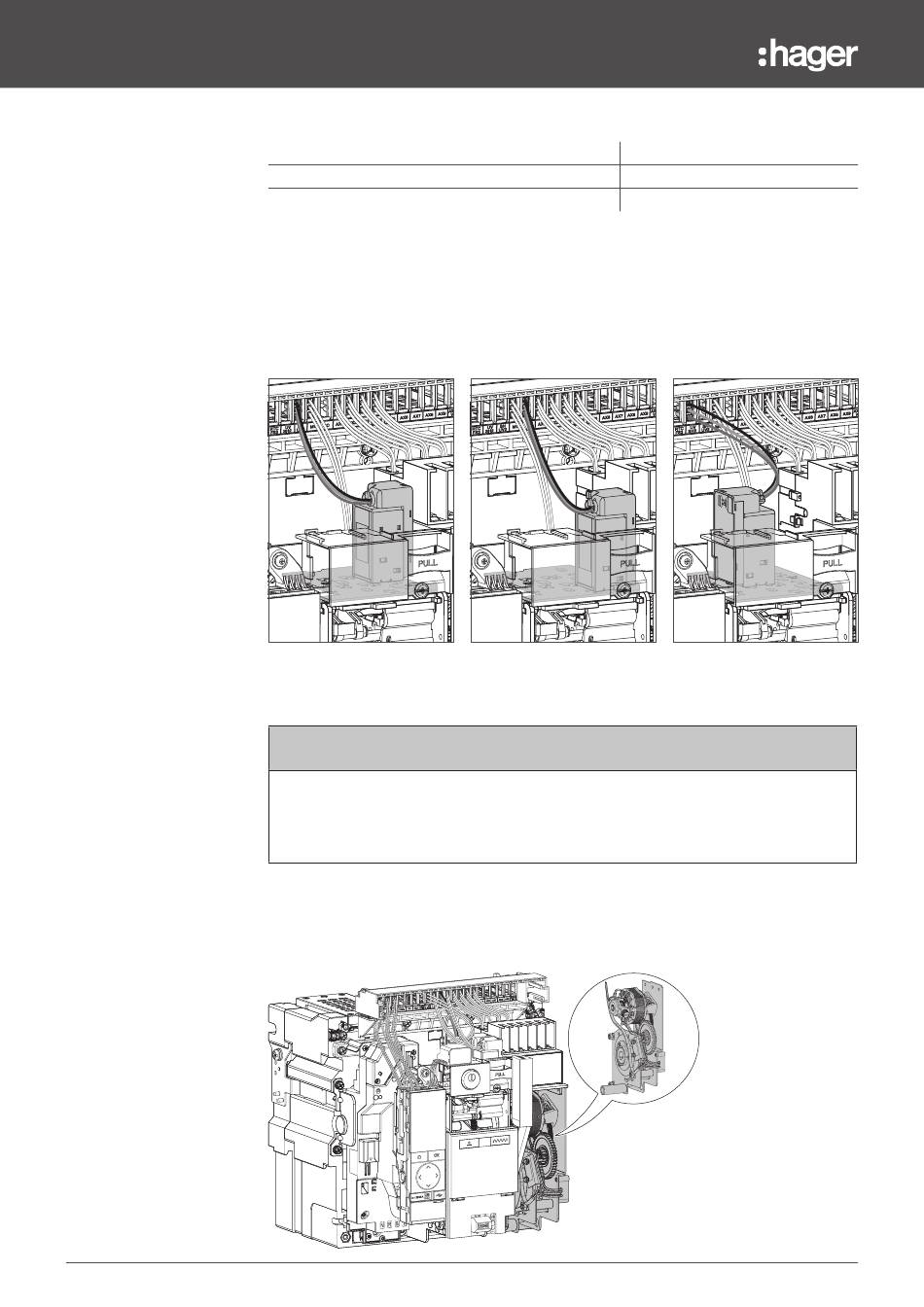

17.11 Installation des accessoires de commande
102
Pour l'installation des accessoires de commande, se reporter aux notices suivantes :
Accessoires
Bobines
Moteur de chargement MO
Bobines
Trois types de bobines peuvent être installés sur des emplacements dédiés derrière le
couvercle avant du disjoncteur :
La bobine à émission SH ou
manque de tension UV
Les bobines à émission SH et à fermeture CC peuvent être pilotées par le déclencheur
électronique sentinel Energy à l'aide du module d'isolation INS (Cf. Chapitre 17.14 Installation
des accessoires de communication et d'affichage).
La longueur des câbles de raccordement entre :
- les bornes A1 et A3 des bobines à fermeture CC,
- les bornes Cx1 et Cx2 des bobines à émission SH,
est limitée à 5 m pour les bobines 200-250 V et 380-480 V.
Moteur de chargement MO
Le moteur de chargement MO se positionne sur le côté droit de la poignée de réarmement
et charge automatiquement le ressort après chaque fermeture du disjoncteur.
Notices
6LE009029A
6LE007865A
La bobine à fermeture CC
AVIS
La bobine à manque de
tension UV ou émission SH
6LE009207A
