Transport, installation et
montage
5.1 Déballage et transport
Consignes pour un transport sûr
L'appareil est lourd (voir « Caractéristiques tech-
niques / étendue de la livraison », page 17). Risque
de blessures et de dommages matériels en cas de
chute ou de renversement de l'appareil.
Les bords coupants de l'appareil risquent d'entraîner
des coupures au niveau des mains.
► Porter des gants de protection résistant à la cou-
pure.
Les raccords hydrauliques ne sont pas conçus pour
supporter des contraintes mécaniques.
► Ne pas soulever ni transporter l'appareil au ni-
veau des raccords hydrauliques.
Transporter l'appareil de préférence avec un chariot
élévateur ou un diable.
Pour éviter tout dommage dû au transport, transpor-
ter l'appareil dans son emballage d'origine à l'aide d'un
chariot élévateur jusqu'au lieu d'installation.
ATTENTION
L'appareil ne doit ni être soulevé ni être transporté en
le tenant par le coffret électrique.
Transport avec un chariot élévateur
► Transporter l'appareil emballé vers le lieu d'instal-
lation.
Transport avec un diable
1.
Charger le module hydraulique sur le diable par la
face inférieure de l'appareil.
2.
Fixer le module hydraulique sur le diable à l'aide
de la sangle de serrage.
8
Transport de l'appareil
► Transporter le module hydraulique vers le lieu
d'installation.
Déballage
1.
Retirer les films plastiques et le carton. Veiller à ne
pas endommager l'appareil.
2.
Éliminer le matériel de transport et d'emballage
de manière écologique et conformément aux
prescriptions locales.
INSTALLATION
5.2 Lieu d'installation
ATTENTION
Installer l'appareil exclusivement à l'intérieur des bâ-
timents.
Le local d'installation doit être sec et à l'abri du gel. Il
doit satisfaire les prescriptions locales en vigueur.
Respecter les distances de sécurité et de service.
« Schémas d'installation », page 22 et « Sché-
mas cotés et schémas de perçage », à partir de la pa-
ge 17
ATTENTION
Il faut s'assurer de la capacité de charge du mur.

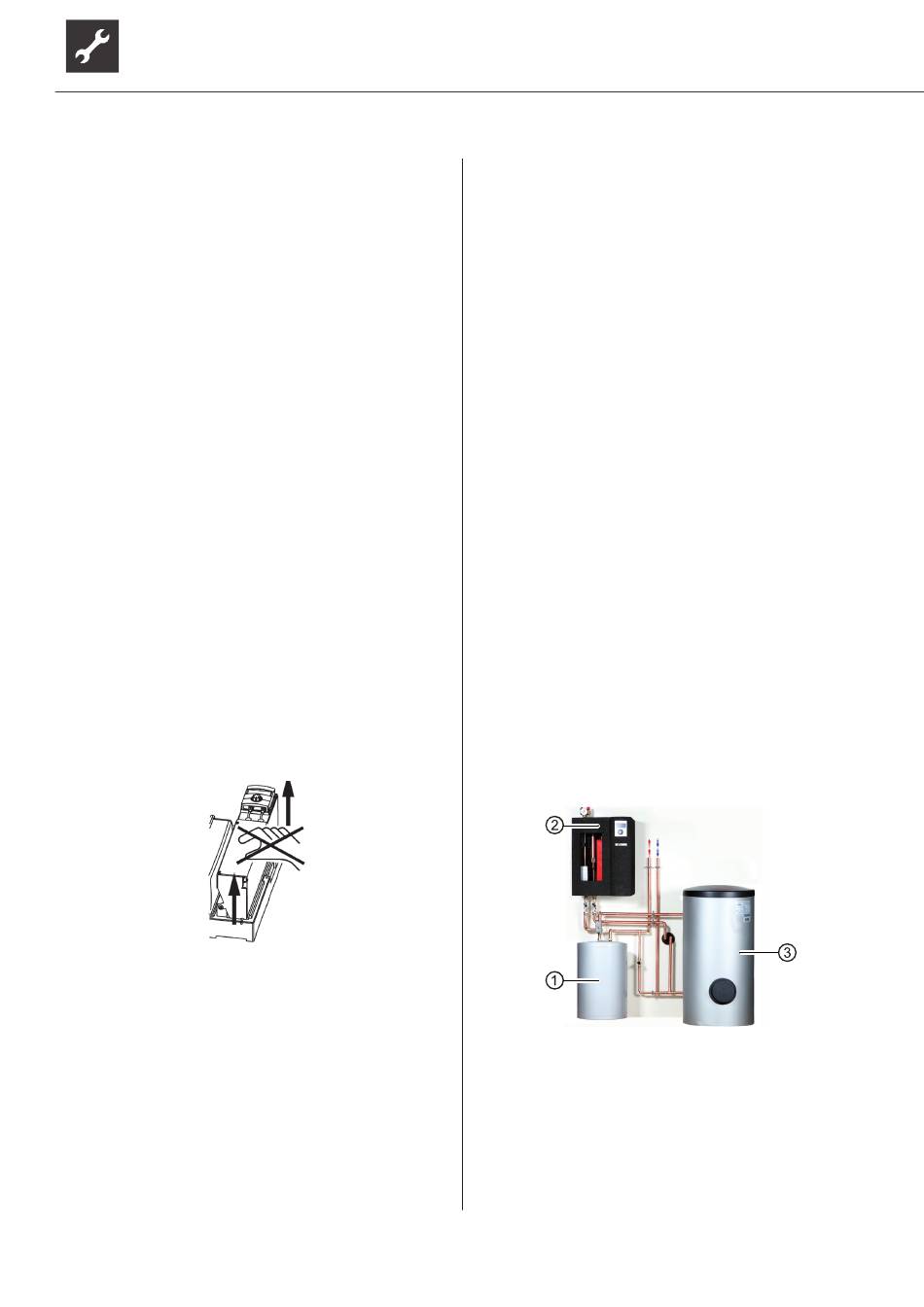

Situation de montage possible, exemple : HV 9-1/3
avec ballon tampon en série
1 Module hydraulique
2 Ballon tampon
3 Préparateur d'eau chaude sanitaire
1.
Marquer les trous de perçage à l'aide du gabarit
de perçage.
2.
Retirer le capot avant.
3.
Fixer le module hydraulique au mur à l'aide des
chevilles et des vis jointes :
