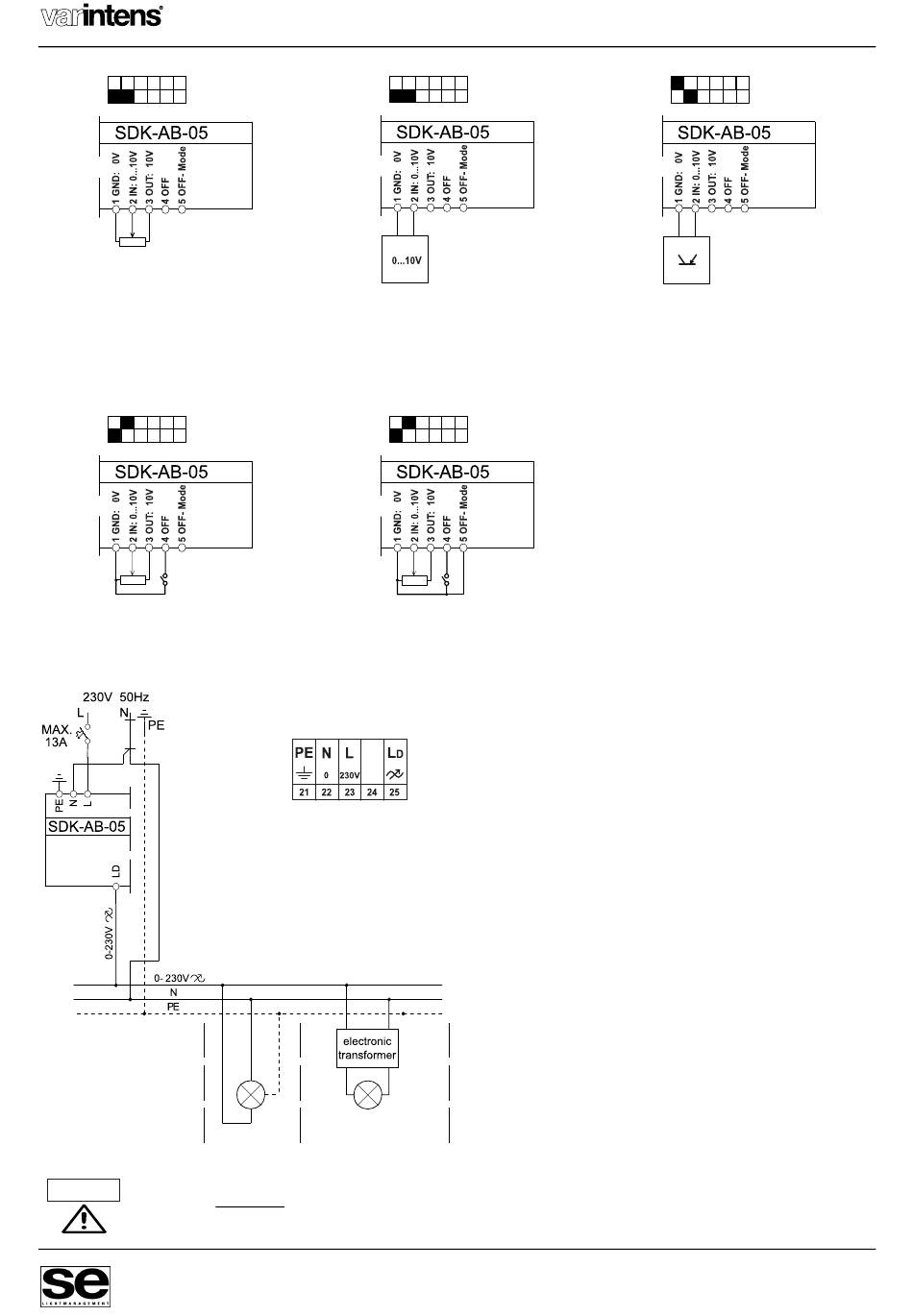

Commande avec potentiomètre
4.2
Enclencher et déclencher avec contact de travail
Le SDK possède une fonction EN/HORS de hiérarchie supérieure avec laquelle il peut être déclenché indépendamment de la tension de
commande appliquée. Toutes les sorties seront déclenchées si l'entrée de commande 4 (OFF) est mise au niveau GND par un contact de
travail. Si en plus l'entrée de commande 5 est reliée à GND, la fonction du contact de travail sera inversée (les sorties seront enclenchées).
1 2 3 4 5 6
ON
OFF
Contact ouvert = Marche
Contact fermé = Arrêt
5 Circuit de charge
Le SDK-AB-05 ne doit pas être utilisé pour la commande de lampes halogènes basse tension qui sont reliées à un
Attention
transformateur magnétique. Pour cela le gradateur SDK-AN-06 peut être utilisé.
Manuel d'utilisation SDK-AB-05
Commande avec tension de commande
Contact fermé = Marche
lampe à
lampe halogène
incandescence
trés basse tension
1 2 3 4 5 6
ON
OFF
externe
1 2 3 4 5 6
ON
OFF
Contact ouvert = Arrêt
Le gradateur coupure de phase descendante est en mesure de
commander des lampes halogènes avec tranformateurs
electroniques ou des lampes à incandescences 230V jusqu'à un
courant maximum de 5 A (1.2 kW). Cette tension graduée est
disponible au niveau de la sortie "LD".
Le gradateur à coupure de phase descendante règle la tension de
sortie à l'aide de transistors.
11537f V3
1 2 3 4 5 6
ON
OFF
Commande avec source de courant
absorbé (p. ex. EIB)
Il va de soi que la fonction EN/HORS décrite
existe dans tous les modes de commande
(potentiomètre, source de tension, source de
courant absorbé) avec le DIP 2 en position
ON.
