4. Sun StorEdge 5310 Cluster Serveur H1 (numéro de série se terminant par –H1)
Remarque – Si vous utilisez deux boîtiers de contrôle d'unités d'extension RAID,
commencez par monter les boîtiers d'extension du deuxième contrôleur, puis le
deuxième boîtier de contrôle. Suivez ensuite les étapes 1 à 4 indiquées
précédemment.

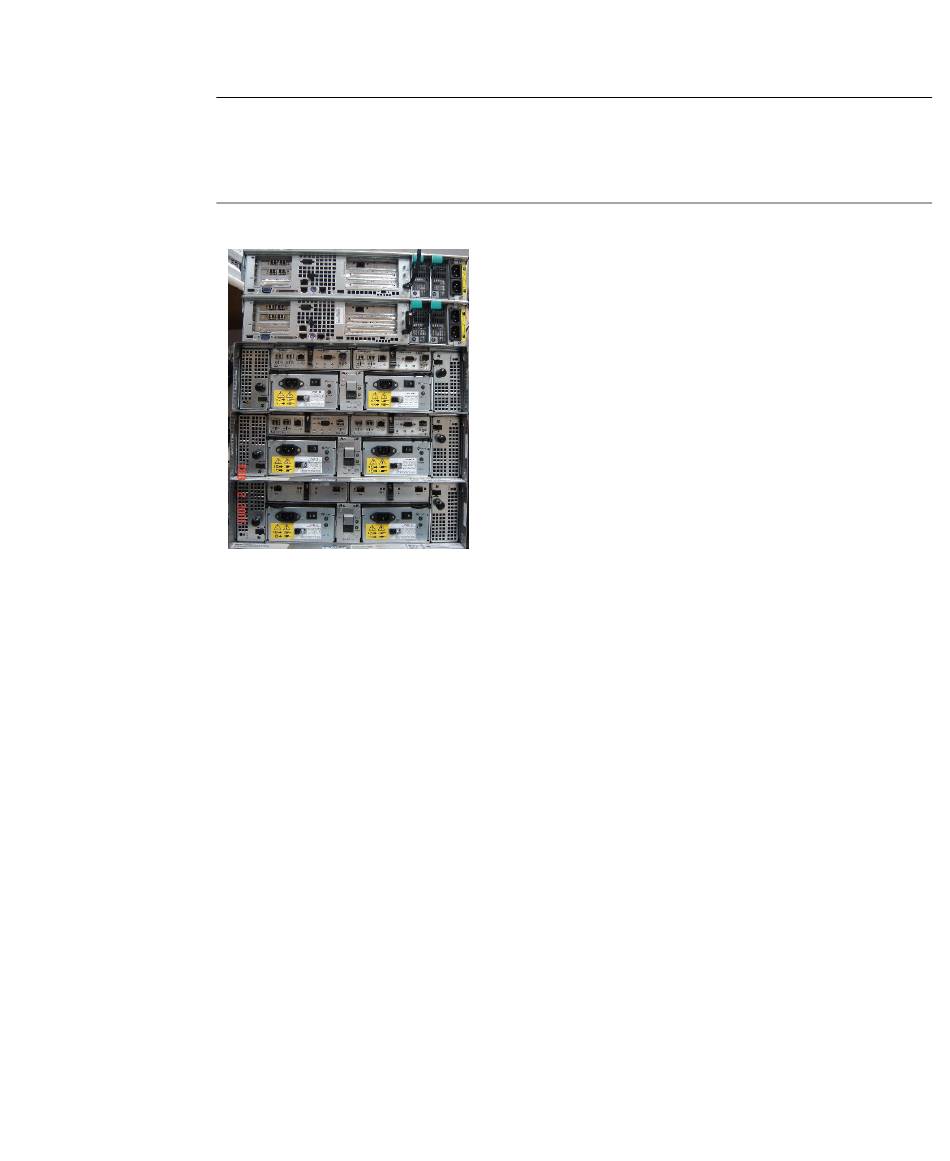

Vue arrière : deux boîtiers de contrôle, un boîtier d'extension
Ordre de montage en armoire recommandé pour deux boîtiers de contrôle
FIGURE 3-8
et un boîtier d'extension
Si vous utilisez deux boîtiers de contrôle, installez les unités en commençant par
le dernier boîtier d'extension (le cas échéant) du deuxième boîtier de contrôle au bas
du coffret. Installez ensuite les éventuels autres boîtiers d'extension du deuxième
boîtier de contrôle. Pensez à garder de la place en cas d'éventuelle extension. Installez
ensuite le deuxième boîtier de contrôle. S'il reste de la place dans le coffret, répétez
l'opération pour les éventuels boîtiers d'extension du premier boîtier de contrôle,
puis installez le premier boîtier de contrôle. Installez enfin le système Sun StorEdge
5310 Cluster.
Sun StorEdge 5310 Cluster (en haut)
Premier boîtier de contrôle d'unités d'extension
5300 RAID
Deuxième boîtier de contrôle d'unités d'extension
5300 RAID
Boîtier d'extension d'unités d'extension 5300 (en bas)
Chapitre 3 Installation de Sun StorEdge 5310 Cluster 51
