Assemblage LCD
N°
1 ENCADREMENT LCD
2 PANNEAU LCD
3 ANTENNE AUX
4 ANTENNE PRINCIPALE
5 CÂBLE EDP
6 MODULE CMOS ET DOUBLE MICROPHONE
CHARNIÈRE LCD GAUCHE
7
CHARNIÈRE LCD DROITE
8 COUVERCLE LCD
1-40
1
2
3
5
6

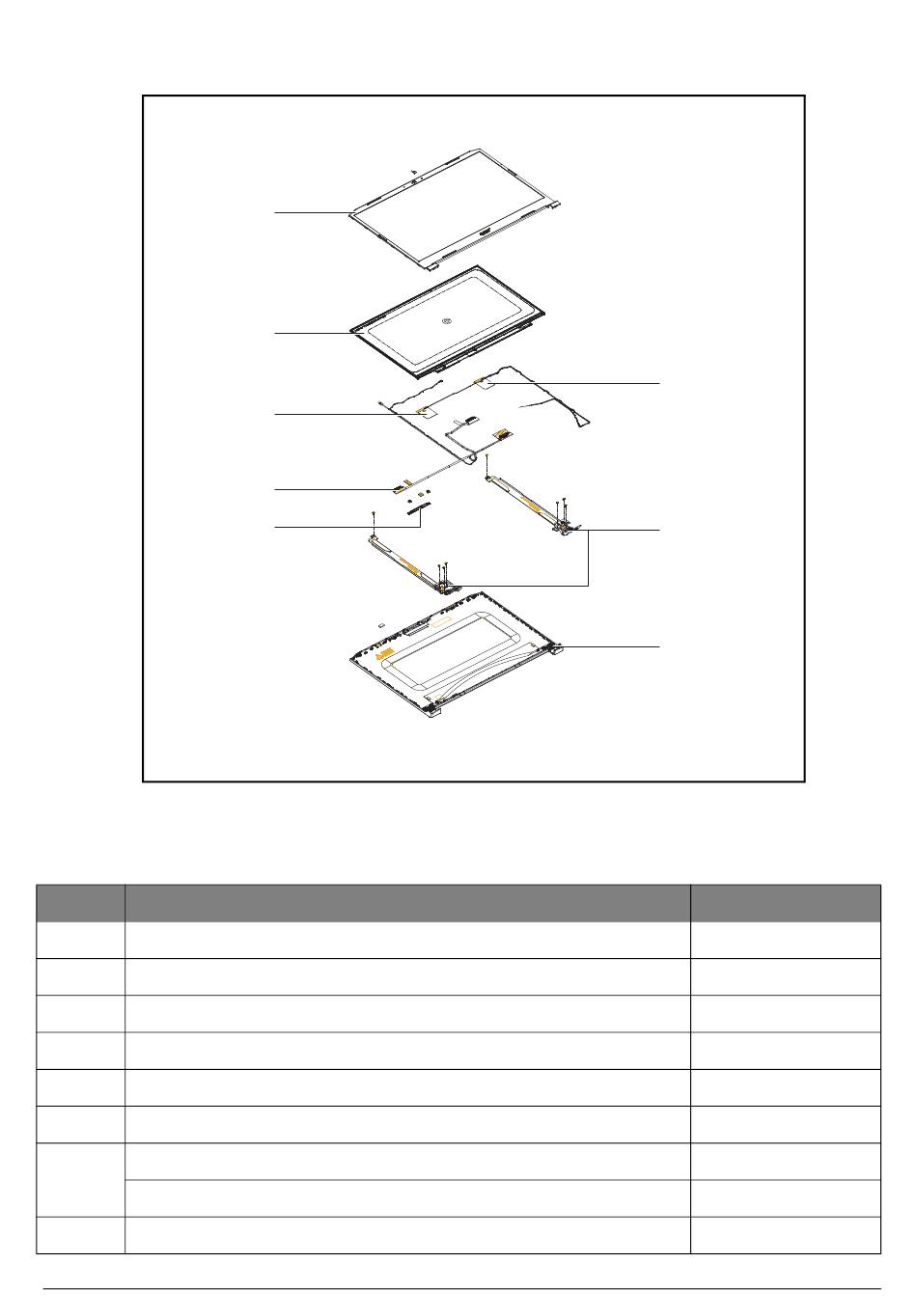

Figure 1-47. Vue éclatée de l'assemblage LCD
Table 1-13. Vue éclatée de l'assemblage LCD
Description
4
7
8
RÉF
60.Q83N2.002
KL.17305.017
50.Q83N2.006
50.Q83N2.005
50.Q83N2.007
KS.0HD06.012
33.QCUN2.001
33.QCUN2.002
60.QCUN2.002
Diagramme éclaté de l'unité entière
