en le branchant sur une batterie automobile 12 V grâce au cordon optionnel XT60 branché sur le connecteur d'entrée DC input situé sur le
côté gauche de l'appareil. Les fiches Banane de ce cordon doivent être reliées aux pinces Banane livrées (respecter les couleurs), elles-
mêmes branchées sur les bornes de la batterie Auto en respectant la polarité (Fil+Pince rouge sur la borne positive de la batterie). Une
inversion de polarité pourra entraîner la destruction de l'appareil, non couverte par la garantie.
AVERTISSEMENT : ce chargeur DOIT IMPERATIVEMENT être alimenté avant de connecter une batterie sur l'une de ses bornes. Le non respect de
cette consigne peut détruire l'appareil. C'est seulement à cette condition que l'appareil peut détecter un branchement anormal et vous en avertir avant
tout dégât irréversible.
AVERTISSEMENT : placez impérativement le sélecteur de tension secteur sur la valeur adéquate avant la première utilisation. Le non respect de cette
consigne peut détruire l'appareil.
Si le chargeur affiche le message "Reverse Polarity", vous DEVEZ débrancher immédiatement la batterie ! N'éteignez surtout pas le chargeur en premier.
Il est absolument essentiel de vérifier par deux fois que les paramètres de charge sont corrects avant de connecter la batterie au chargeur. Des
réglages incorrects peuvent entraîner la destruction de la batterie, un incendie ou une explosion. Vérifiez par deux fois que vos branchements
n'introduisent pas d'inversion de polarité entre le chargeur et la batterie.
Afin d'éviter tout court-circuit, branchez toujours le cordon de charge au chargeur en premier, et seulement après la batterie au cordon de charge. Pour
les mêmes raisons, débranchez toujours la batterie du cordon de charge en premier, et seulement après le cordon du chargeur.
BANCHEMENT POUR CHARGE AVEC EQUILIBRAGE D'UNE BATTERIE LiXX
Nous vous recommandons de charger systématiquement vos batteries Lixx avec la fonction d'équilibrage, en procédant
comme décrit ci-après.
CONNECTEUR D'EQUILIBRAGE :
Branchez la plaque d'équilibrage livrée sur le connecteur d'équilibrage du chargeur à l'aide du cordon fourni.
Le connecteur d'équilibrage de la batterie Lixx doit être branché sur celui de la plaque d'équilibrage en respect de la polarité (fil négatif souvent
noir sur la broche négative du connecteur).

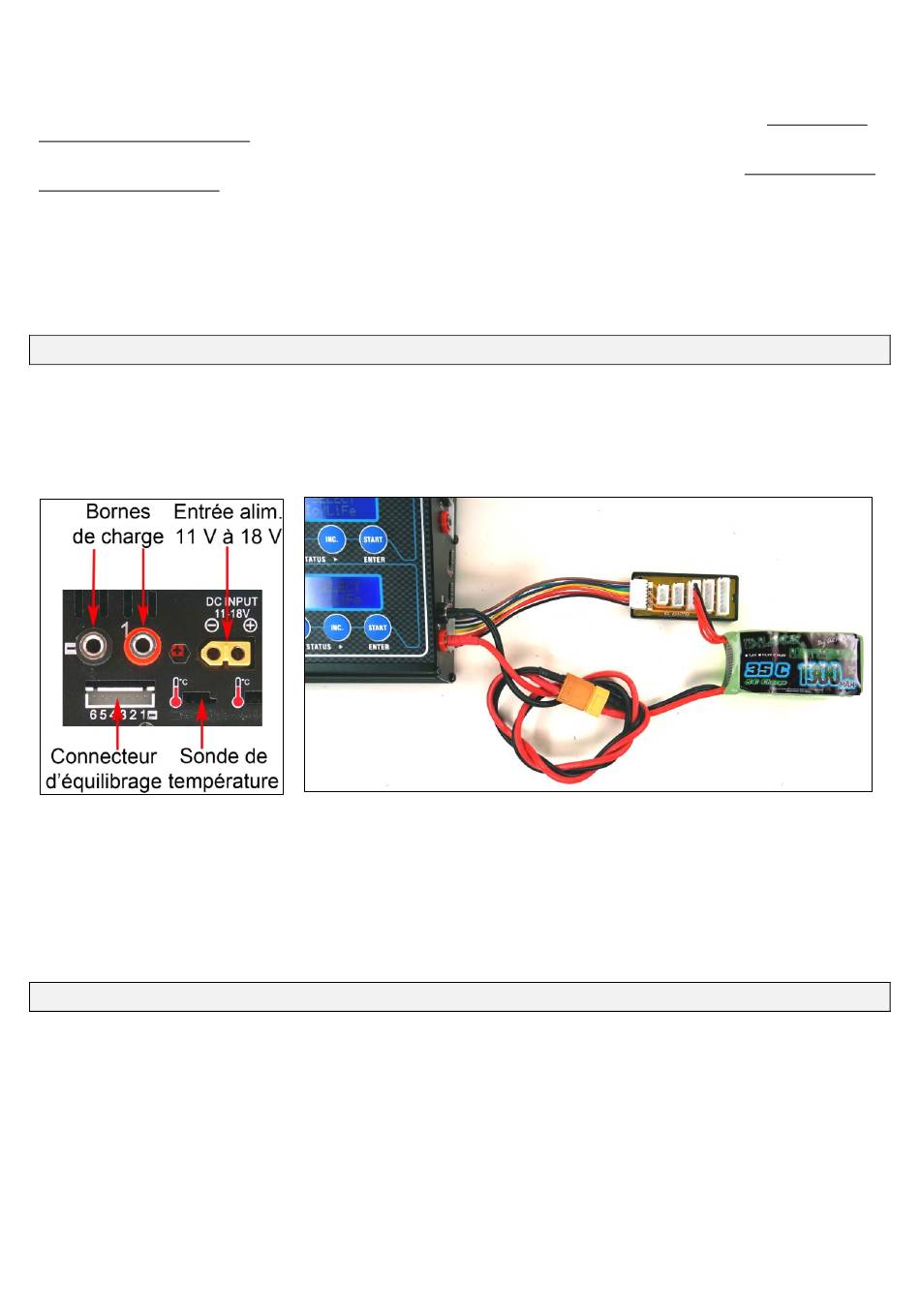

BRANCHEMENT DE LA BATTERIE
Branchez la batterie Lithium comme indiqué ci-après :
1. Branchez le cordon de charge au chargeur en respectant les polarités
2. Branchez le connecteur de la plaque d'équilibrage sur le chargeur en respectant les polarités
2. Alimentez le chargeur et vérifiez que vos réglages correspondent à ceux de la batterie que vous désirez charger
3. Branchez la batterie au cordon de charge en veillant au respect des polarités
4. Branchez le connecteur d'équilibrage de la batterie sur la plaque adaptateur en veillant au respect des polarités. En cas de doute, questionnez votre
revendeur
5. Initiez la charge et vérifiez que l'affichage du chargeur est normal
6. Une fois la charge terminée, débranchez la batterie de la plaque d'équilibrage puis du cordon de charge
PROGRAMMES POUR BATTERIES LiPo, LiIon et LiFe
Ce menu propose cinq programmes exclusivement dédiés à la charge, la décharge et à l'entretien de batteries composées de 1 à 6 éléments Lithium
(tension nominale de 3,7 V, 3,6 V ou 3,3 V). Ces batteries sont chargées selon la méthode "constant voltage (CV)" / "constant current (CC)", qui ajuste
le courant de charge en fonction de la capacité de la batterie et de ses performances. Pour des raisons de sécurité, les réglages de courant de
charge, de tension nominale et de nombre d'éléments doivent impérativement correspondre aux caractéristiques du pack à traiter. La tension de fin
de charge est dictée par le choix du type de batterie : LiPo 4,2 V, LiIon 4,1 V et LiFe 3,6 V.
Les cinq programmes (types de traitement) disponibles sont :
1/ LiPo Balance CHG : programme dédié à la charge avec équilibrage simultané des batteries LiPo/LiFe/LiIon.
AVERTISSEMENT : nous vous recommandons d'utiliser systématiquement le mode Balance CHG, qui charge et équilibre simultanément les
éléments d'une batterie Lixx (branchement du connecteur d'équilibrage obligatoire). Dans ce mode, le chargeur analyse en permanence la tension
individuelle de chaque élément du pack et ajuste son courant de (dé)charge de manière à équilibrer les valeurs de tension de tous les éléments entre
eux.
2/ LiPo Charge : programme dédié à la charge standard sans équilibrage des batteries LiPo/LiFe/LiIon (à n'utiliser que si la batterie ne comporte pas
de connecteur d'équilibrage, avec toutes les précautions nécessaires).
5
