Ces instructions s'appliquent UNIQUEMENT aux brûleurs BPR
spéciaux ou ouvreaux en béton réfractaire, nous contacter au préalable à toute installation ou mise en service).
Seul du personnel qualifié, ayant une formation technique, une expérience ou une formation adéquate dans
le domaine des équipements de combustion peuvent installer, entretenir et/ou régler le brûleur.

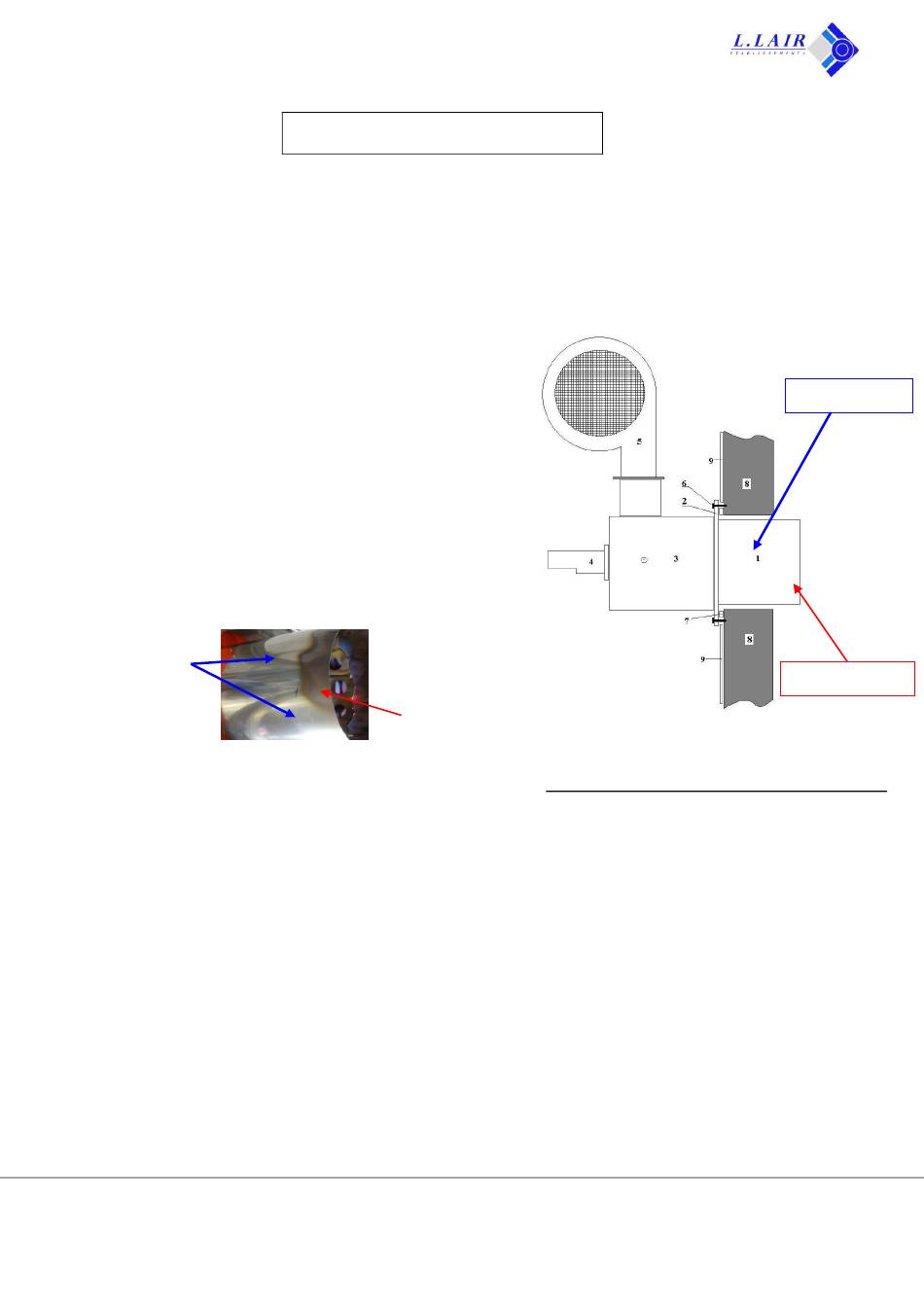

Installation de base standard préconisée :
1 : tube de flamme / ouvreau,
2 : brides de fixation,
3 : corps du brûleur,
4 : entrée gaz,
5 : ventilateur d'air de combustion,
6 : boulons de fixation,
7 : chambre de combustion,
8 : matériau isolant haute température.
9 : paroi de four/étuve – tôle réceptrice.
Zone FROIDE
Développement de la flamme à l'extrémité du tube de combustion
Non applicable pour montage du brûleur avec un ouvreau en béton HTB pour applications à Très Haute Température.
Montage du brûleur :
Le brûleur BPR peut être monté dans n'importe quelle position compatible pour le moteur de contrôle et la
cellule UV. Percer dans la paroi du four ou de la gaine (couvert d'un matériau isolant) un trou de même
diamètre que la manchette de décharge de flamme plus 20 mm (minimum) pour permettre la dilatation de
la manchette de décharge de flamme. Le montage horizontal est préféré.
Pour supporter le poids du brûleur prévoir un support complémentaire ainsi qu'une plaque de renforcement
pour supporter (le cas échéant) un servomoteur pneumatique.
La bride de la manchette de décharge de flamme peut être pourvue de trous de fixation pour le passage de
goujons soudés à la paroi ou au renforcement (demandez à votre contact commercial).
La soudure de la bride sur la plaque de renforcement peut causer une déformation de la bride du brûleur et
le détériorer. Le montage par système vis/écrou est recommandé.
L'installateur est obligé de se conformer aux normes et règlements en vigueur ainsi qu'à nos instructions
générales d'installation, contrôles, vérifications et maintenance
