9
Blocs rehausseurs
Le kit de blocs rehausseurs proposés en option permet de rehausser rapidement et simplement tout
l'ensemble portique. Les deux extrémités de l'ensemble portique sont portées par deux blocs
supports empilés l'un sur l'autre. Les blocs rehausseurs se montent entre les deux blocs supports
pour augmenter la hauteur sous le portique.
Installation
Déterminer la hauteur supplémentaire nécessaire
et choisir des blocs rehausseurs de la hauteur
correspondante. L'une des extrémités du portique
est munie de longues tiges filetées avec des
écrous et des rondelles à leur extrémité supérieure.
Desserrer les écrous de ces tiges filetées A l'autre
extrémité du portique, desserrer les boulons.
Soulever le portique et insérer un bloc rehausseur
entre les deux blocs supports à chaque extrémité
du portique. Pour rehausser davantage le portique,
utiliser les boulons plus longs et des blocs
rehausseurs supplémentaires en fonction des
besoins. Toujours ajouter la même hauteur aux
deux extrémités du portique. Lorsque les blocs
rehausseurs sont en place, veiller à bien resserrer
tous les boulons et tiges filetées.
© 2013 Vision Engraving & Routing Systems
Maintenance
25

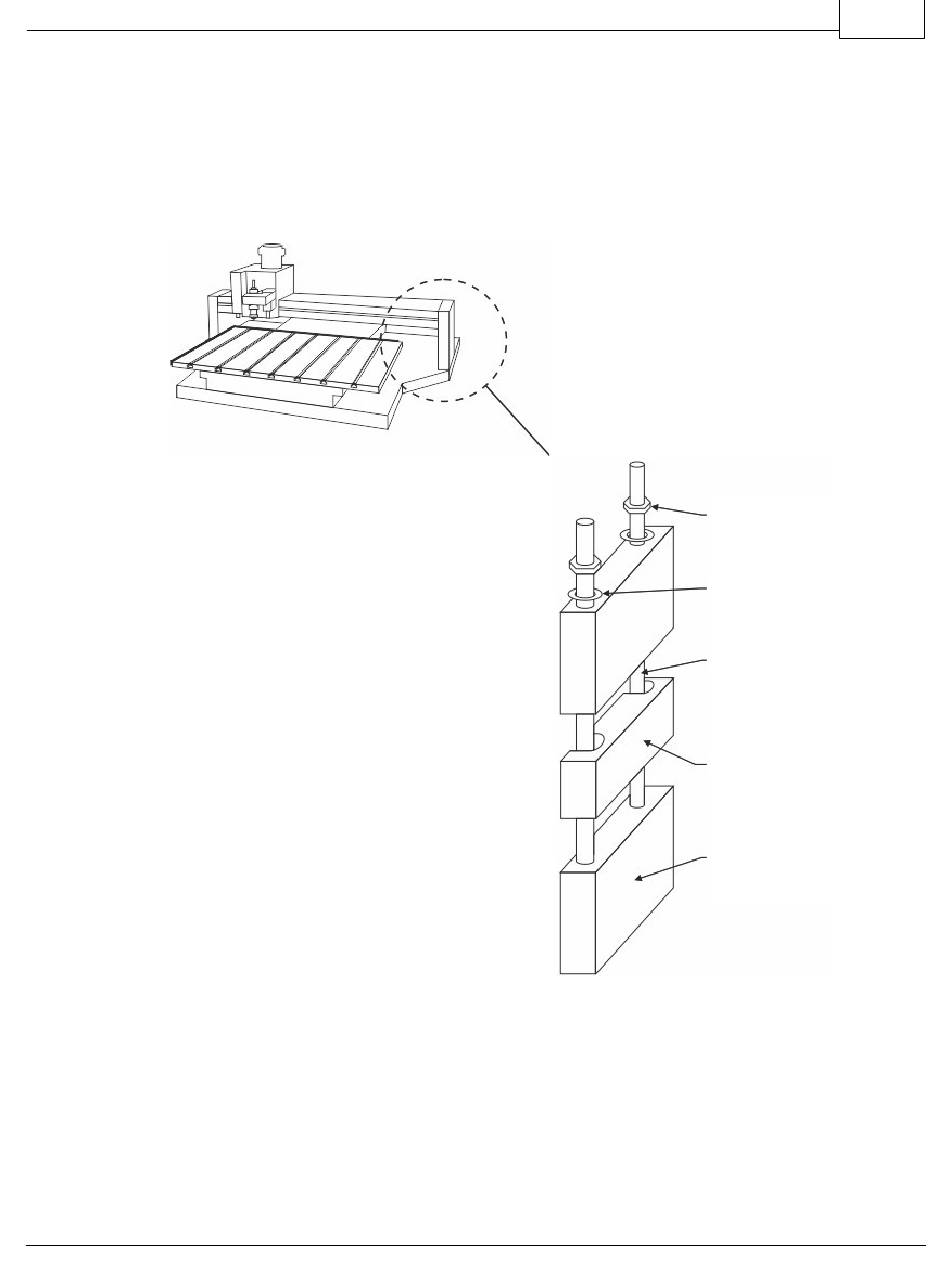

Ecrou
Rondelle
Tige filetée
Bloc rehausseur
Support de portique
côté droit
