FR-10

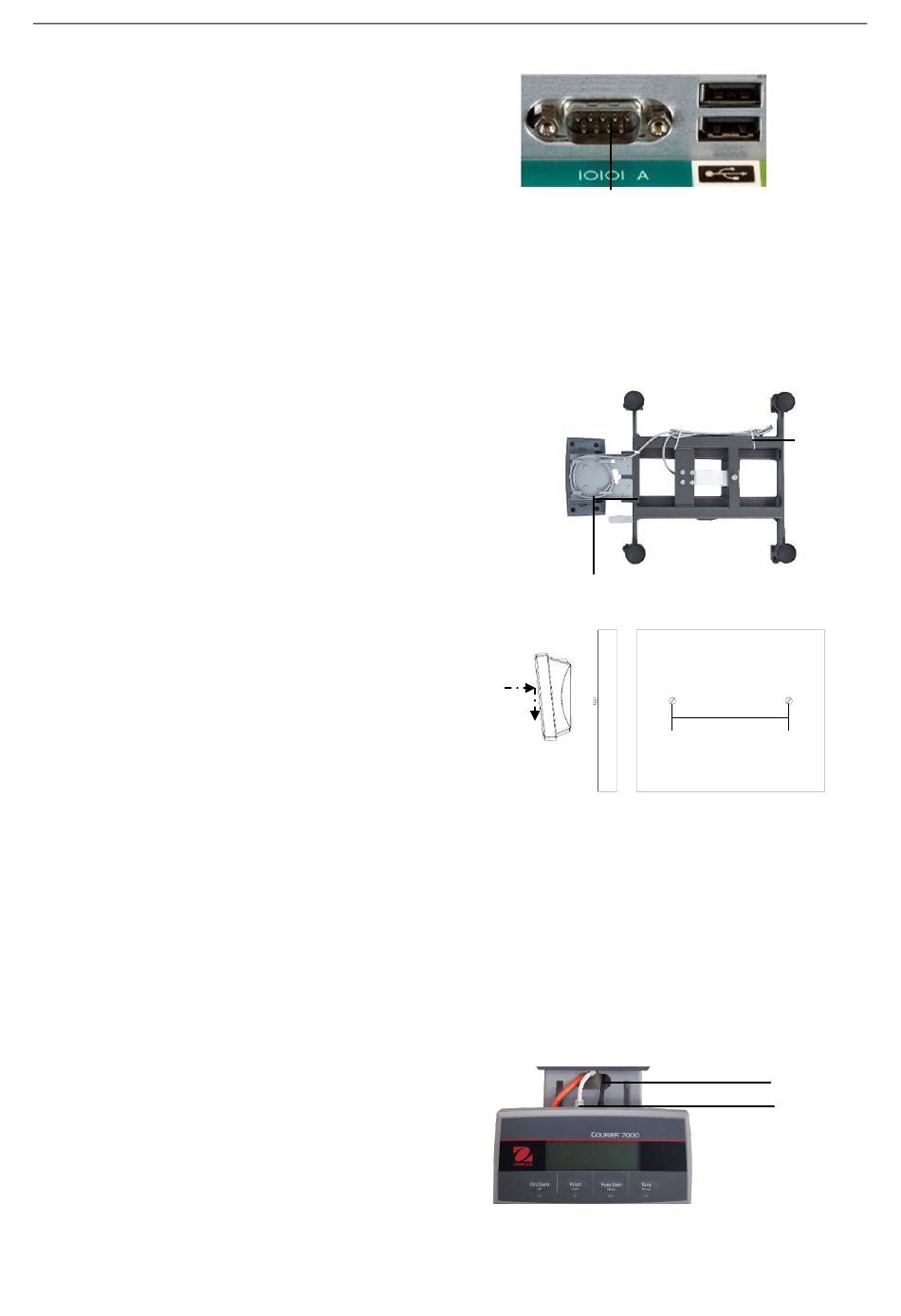

RS232 vers PC
Le RS232 est le mode de connexion alternatif.
1.
Branchez le câble RS232 sur le terminal via l'orifice de
montage du support.
2.
Branchez l'autre extrémité du câble RS232 sur le PC.
(Étiquetage type COM 1, COM A ou IOIOI).
3.
Pour l'alimentation électrique, vous pouvez utiliser le
câble USB et l'adaptateur secteur ou les piles (reportez-
vous à la section 2.3.1
l'alimentation électrique).
REMARQUE :
Il est également possible d'effectuer les connexions à l'aide des options pour une 2e connexion RS232,
Ethernet ou WiFi/Bluetooth via la connexion Mini DIN. Vous trouverez plus d'informations sur chaque
connexion dans les manuels de chaque option. Une fois qu'une option est connectée à la balance, le menu
affiche les options de configuration de la connexion.
2.3.3 Montage mural direct
Il est possible de monter directement le terminal sur le mur à l'aide de deux vis (non incluses).
1.
Retirez les attaches de câble sur la partie inférieure
de la balance pour libérer le câble du capteur.
2.
Dévissez les 2 vis du support de montage du terminal
pour retirer ce dernier.
3.
Sélectionnez des vis de taille appropriée adaptées
aux orifices situés au fond du châssis du terminal. Voir
Figure A. En cas de montage mural sans support
solide, utilisez le matériel d'ancrage approprié.
2.3.4 Installation du 2e afficheur (disponible en option)
OHAUS propose un second afficheur à distance en option, qui peut être monté sur un mur ou un plan de
travail, ou monté
sur une colonne en option. Celui-ci est généralement utilisé pour indiquer les résultats des pesées à un client
dans une application de vente au détail.
Le 2e afficheur à distance se raccorde au terminal de la Courier 7000 à l'aide du connecteur Mini DIN – une
fois
connecté, les autres options de connexion (2e RS232, Ethernet ou Wi-Fi/Bluetooth) ne peuvent pas être
connectées.
Afficheur mural
Il est possible de monter directement le 2e afficheur sur le mur à l'aide de deux vis (non incluses).
1.
Utilisez l'embout mâle du 2
raccorder le Mini DIN au terminal via l'orifice du
support de montage du terminal.
Raccordement de
afficheur pour
e
RS232
Câble de capteur
Figure A. Disposition du montage mural direct
Courier 7000
Attache
139 mm/5,5
"
Orific
Embout
