secteur c.a., à l'arrière de l'appareil. Remarque : selon l'orientation de la prise de courant
c.a., le boîtier à fusibles peut se trouver en dessous ou à côté de ce dernier. La flèche
rouge sur la figure 10 (A) indique l'endroit où vous pouvez insérer un tournevis plat pour
soulever doucement le boîtier à fusibles.

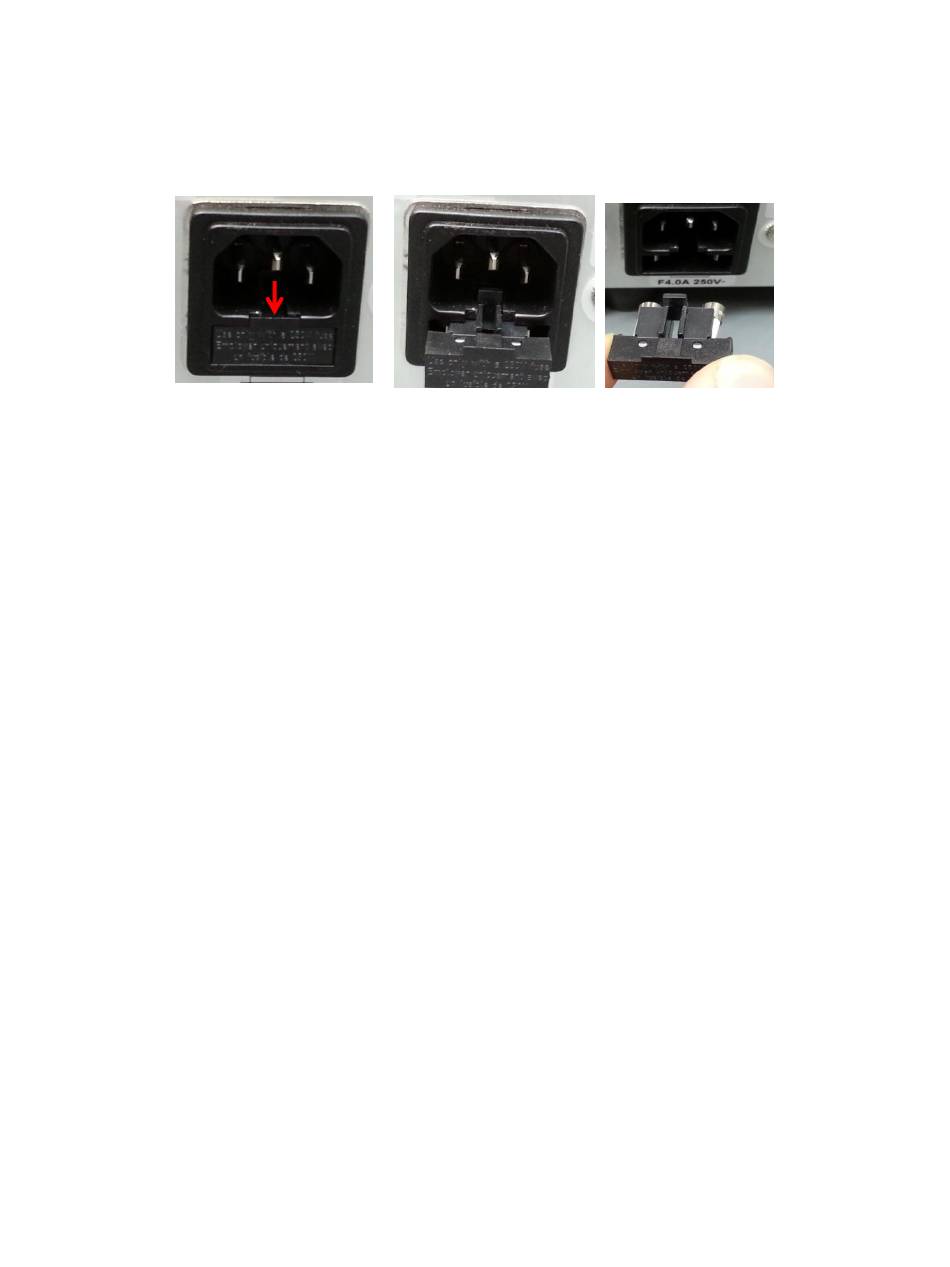

Figure 10 Emplacement et dépose du boîtier à fusibles dans la prise de courant c.a.
b. Remplacez tout fusible ouvert par un fusible du même type (4 A, 250 V).
c. Remarque : Pour déterminer si un fusible est intact (c.-à-d. en condition de
fonctionnement) ou ouvert (c.-à-d. grillé), retirez-le du boîtier et contrôlez-le à l'aide d'un
multimètre réglé sur la vérification de résistance (Ω). Un fusible intact affiche « 0Ω » (ou
une valeur très faible), tandis qu'un fusible ouvert affiche une valeur de résistance(Ω)
extrêmement élevée.
d. Remarque : si les fusibles doivent être constamment remplacés, cela est généralement
signe d'un problème. Dans ce cas, vous devriez contacter le service d'assistance
technique.
3. Vérification du speedDIAL :
a. Vérifiez que les broches du connecteur speedDIAL sont bien droites.
b. Vérifiez que le speedDIAL est correctement raccordé au miniCUBE.
6.3 Faible intensité d'illumination
1. Vérification des réglages speedDIAL :
a. Vérifiez que l'intensité de la DEL est réglée à un niveau suffisant.
b. Vérifiez que la lampe à DEL s'allume.
2. Vérification du microscope :
a. Vérifiez que l'adaptateur du microscope convient à la configuration du microscope.
Remarque : certains adaptateurs possèdent le même raccord mécanique, mais des
systèmes optiques différents.
b. Vérifiez que tous les éléments de la trajectoire du faisceau du microscope sont
correctement alignés et ouverts (par exemple, les obturateurs, les ouvertures, les
diaphragmes, les filtres, les cubes de filtre, etc.).
c. Vérifiez que les jeux de filtres du microscope conviennent aux longueurs d'onde utilisées.
Manuel de l'utilisateur du X-Cite
035-00599R rév. 3
A
MD
mini+
B
C
26
