DATAPAQ Oven Tracker XL2 Manuel De L'utilisateur page 23

A : Témoin lumineux SmartPaq.
B : Affichage alphanumérique.
C : Témoins d'état de l'enregistreur.
D : Témoin d'état des piles.
E : Commutateur de réinitialisation
matérielle (page 27).

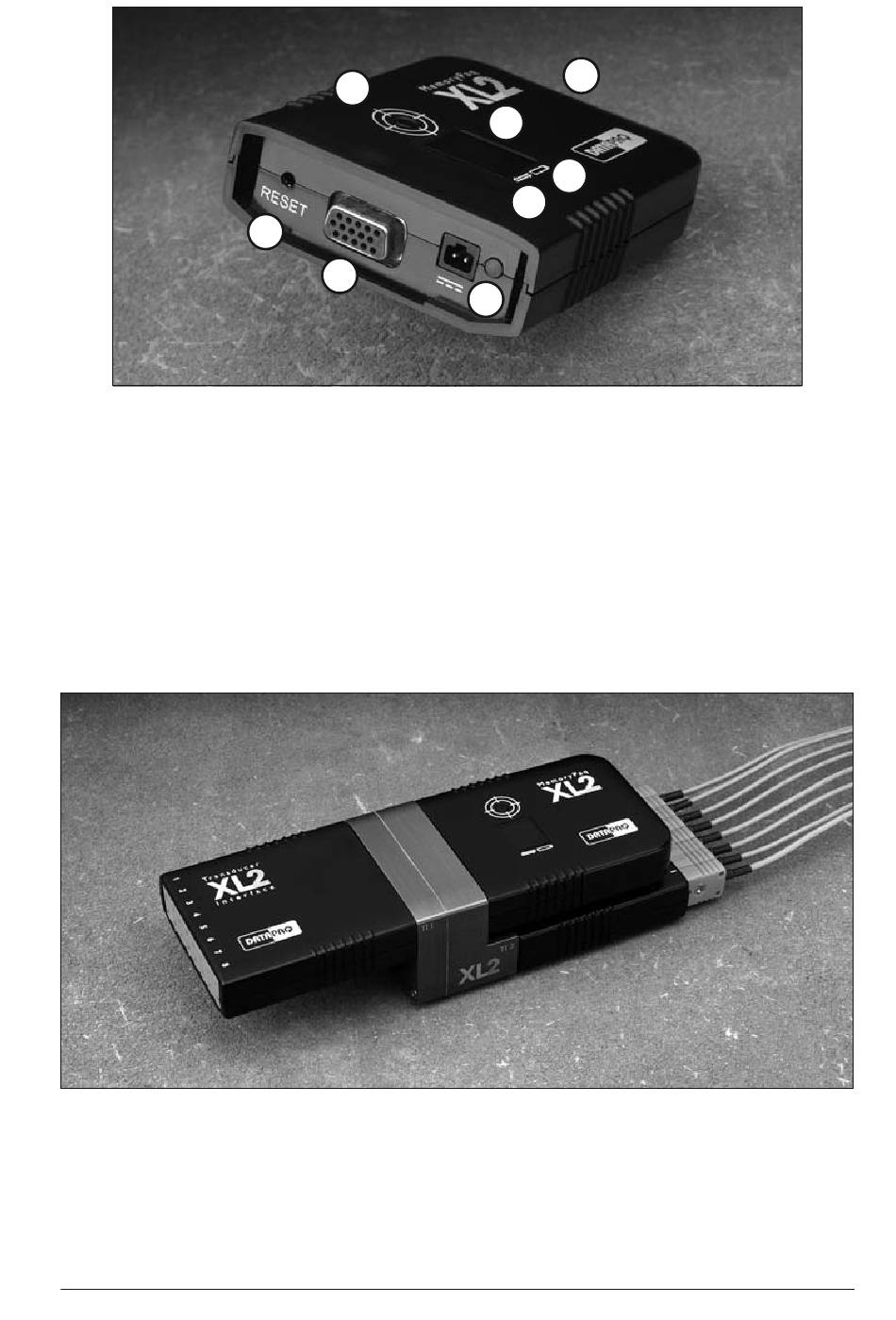

L'enregistreur XL2 : le MemoryPaq (unité située en haut, à droite) avec un bloc
double interface (unité du centre) et deux interfaces de transducteur (à gauche et
OVEN TRACKER XL2
A
E
F
Témoins et connecteurs du MemoryPaq XL2.
en bas à droite) fixés.
H
B
D
C
G
F : Prise pour l'interface de transducteur
ou le bloc double interface.
G : Prise de chargement et témoin
lumineux.
H : Connecteur USB (sur le côté opposé
de l'unité).
Fonctionnement de l'enregistreur
23
