(4)

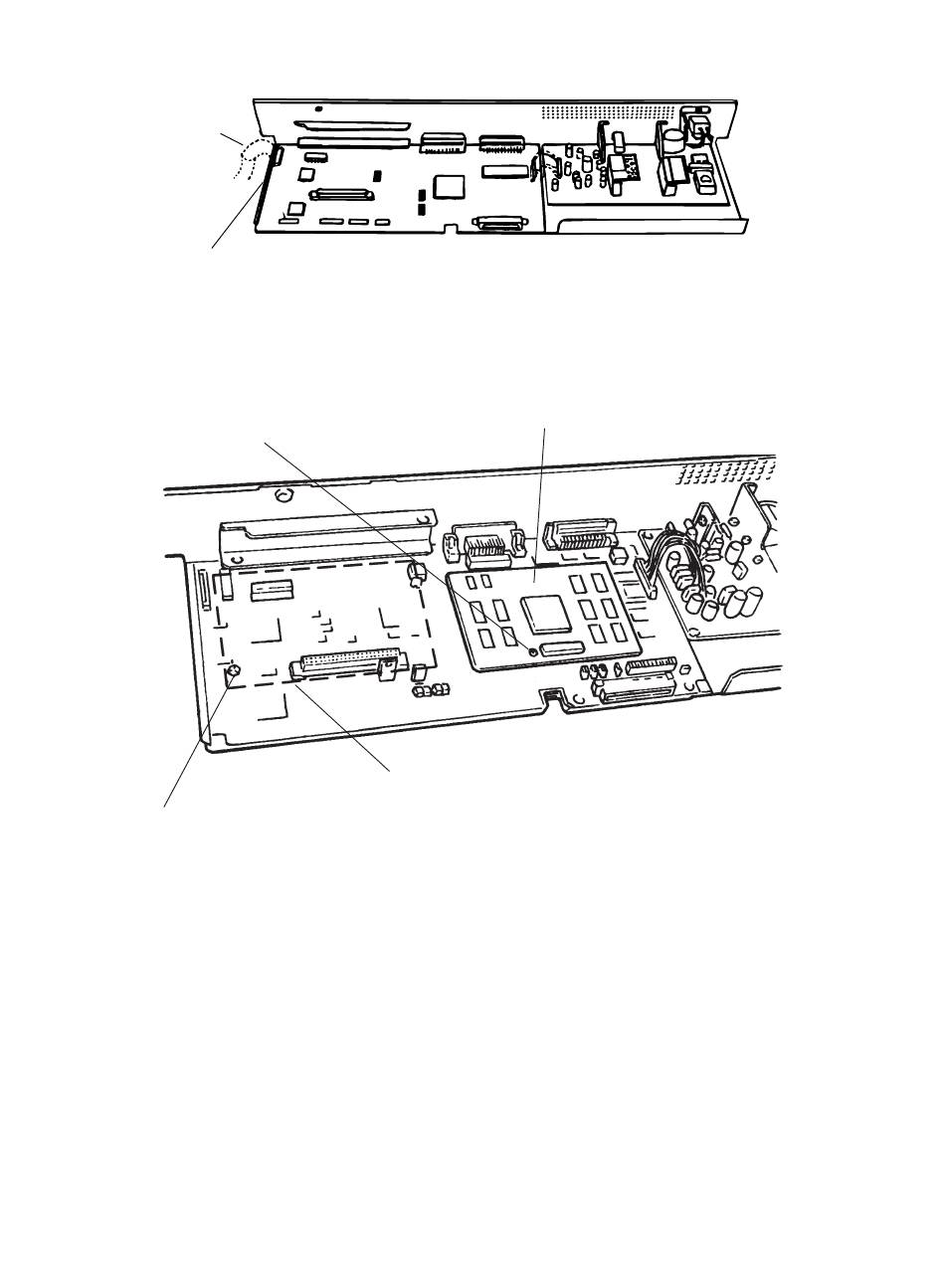

Débranchez le connecteur du câble plat et retirez l'alimentation électrique et le module PCA.
Câble plat
Connecteur du câble plat
(5)
Connectez le connecteur de la carte IPC-2 en option et serrez la vis.
(6)
Pour installer la carte CMP-2, retirez la carte mémoire en dévissant la vis. Connectez le
connecteur de la carte CMP-2 en option et serrez la vis.
Vis de la carte IPC-2
Vis de la carte mémoire ou de la carte CMP-2 (M3096GX)
(7)
Reconnectez l'alimentation électrique et le module PCA en répétant les opérations dans le
sens inverse.
Carte IPC-2 en option
Carte CMP-2 en option ou carte mémoire PCA
(M3096GX) (non représentée)
