ÉTAPE 2
20
M8*1.25*20
21
D15.4*D8.2*2T
22
D16*D8.5*1.2T
23
D25*D8.5*2T
27
M8*1.25*100L
26
26
+
28
a
8
4
13
b

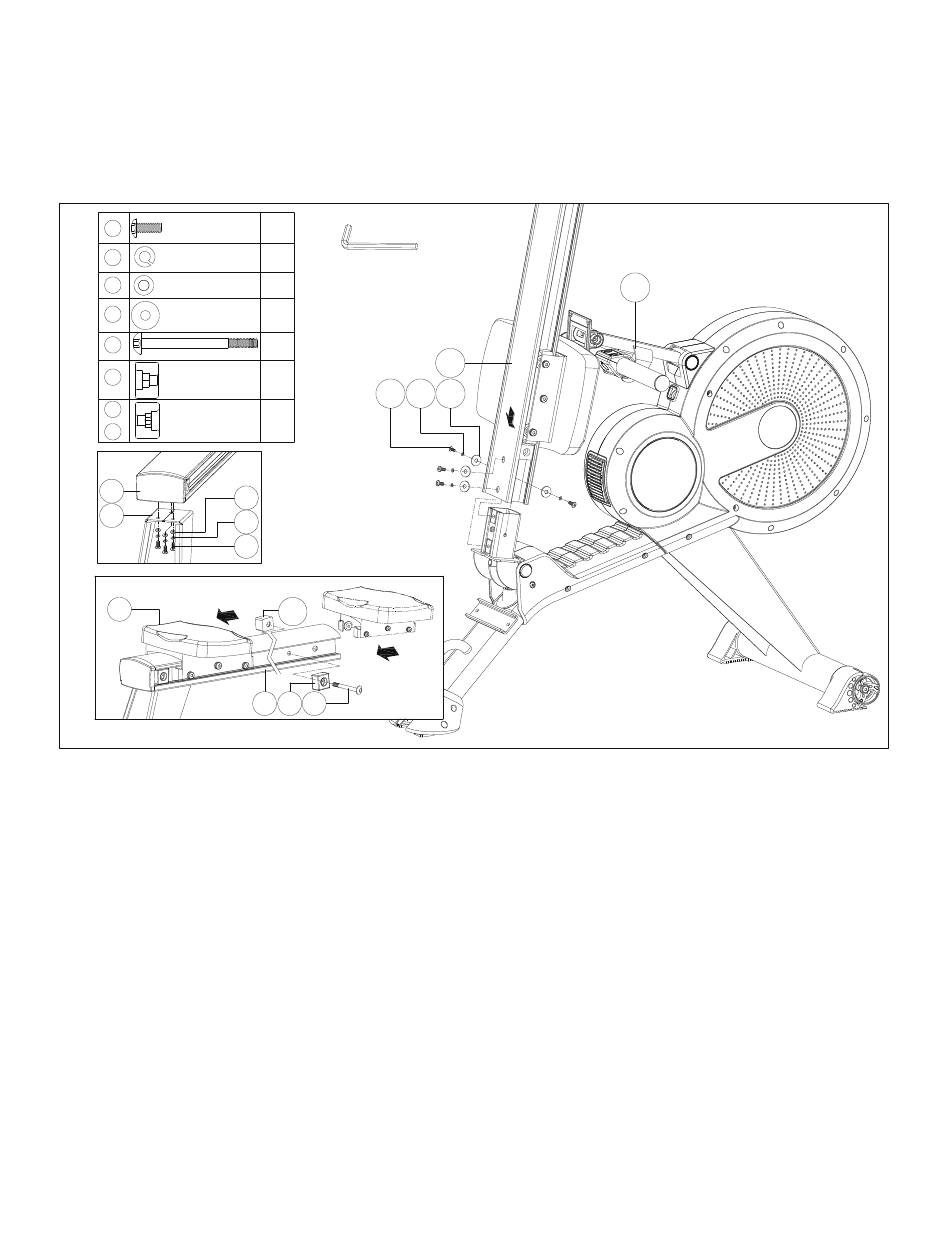

1 Assembler le siège (13) à la barre coulissante (8) puis monter le tampon préassemblé (28&26) et
le tampon (26) sur la barre coulissante (8) à l'aide de boulons Allen (27) comme illustré sur la
figure b.
2 Assembler le stabilisateur arrière (4) à la barre coulissante (8) à l'aide de boulons Allen (20), de
rondelles élastiques (21)et de rondelles plates (22) comme illustré sur la figure a.
3 Assembler la barre coulissante (8) au châssis principal (1) à l'aide de boulons Allen (20), de
rondelles élastiques (21)et de rondelles plates (23).
x7
x7
x3
x4
x1
x1
20 21 23
x1
22
21
20
28&26
8
26 27
8
step-2
9
1
