DMX Recpack 4

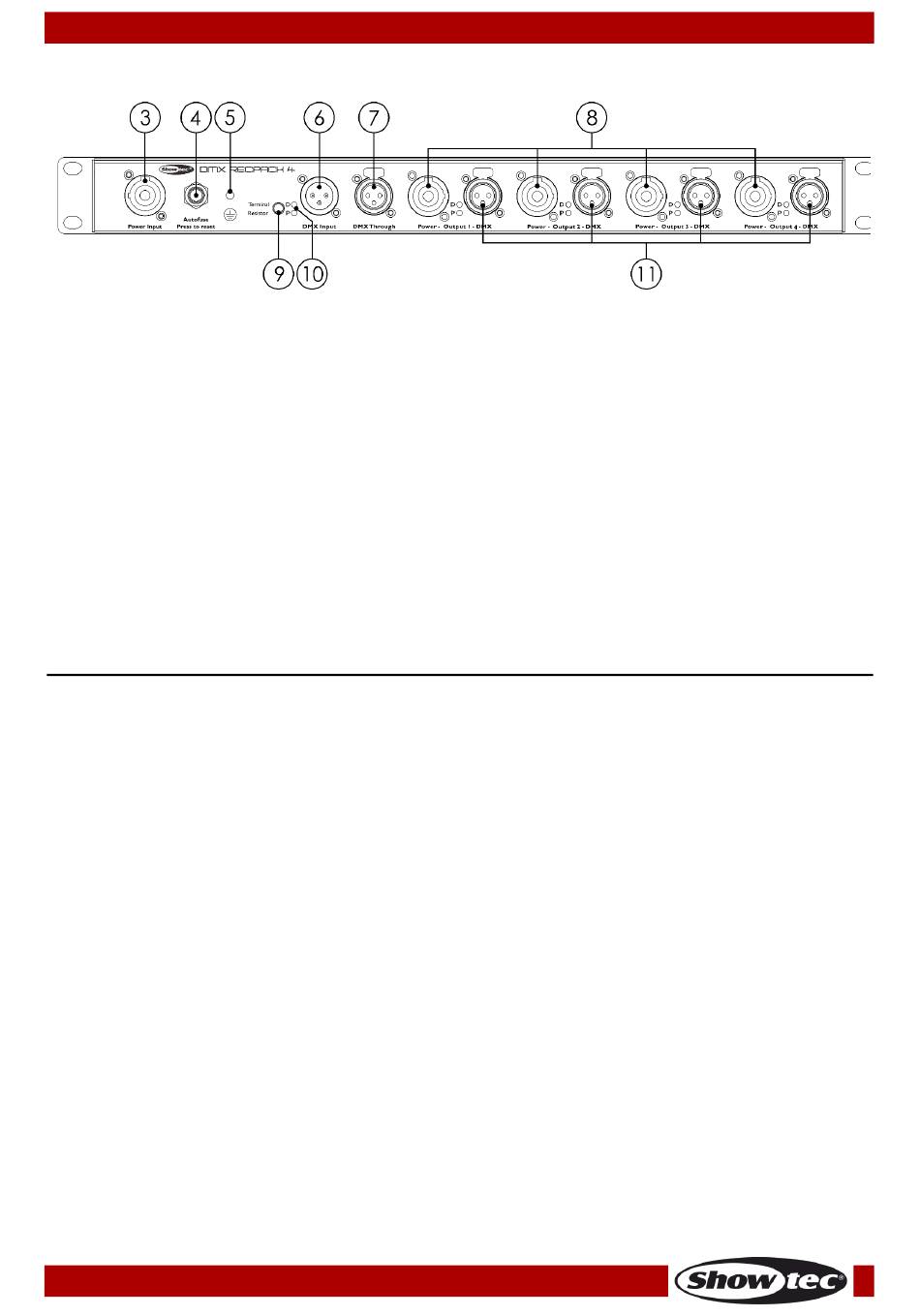

Vue de la partie arrière
03) 100-240V Pro power connecteurr Blue IN
04) Fusible automatique
05) Connexion sol/terre
06) Entrée du connecteur de signal DMX à 3 broches (IN)
Connectez un contrôleur de lumière
07) Connecteur de signal 3pin DMX (THROUGH)
Connectez un luminaire.
08) 100-240V Pro power connector Gray OUT (sorties 1-4)
09) Data switch ON/OFF
Appuyez sur le bouton pour activer (LED VERTE ON) ou désactiver (vert LED OFF) flux de données
DMX.
10) (D)ata/(P)ower indicateurs LED
11) 3-pin DMX signal connector OUT (sorties 1-4)
Connectez un luminaire.
Installation
Retirez tout le matériel d'emballage du DMX Recpack 4. Veillez à ce que la mousse et le plastique de
rembourrage soient complètement retirés. Installez l'équipement sur un rack 19". Branchez tous les câbles.
N'alimentez pas le système avant de l'avoir correctement configuré et connecté.
Débranchez toujours l'appareil avant d'effectuer l'entretien ou la maintenance.
Les dommages causés par le non-respect du manuel ne sont pas couverts par la garantie.
Ordercode: 50822
8
