- Page 1 MODE D’EMPLOI FRANÇAIS Net-8/5 Code produit : 50805 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Pays-Bas...
-
Page 2: Table Des Matières
Installation ................................... 7 Installation et utilisation.............................. 7 Modes de contrôle ............................... 8 Configuration du Net-8/5 avec un ordinateur portable / PC................8 Configuration du Net-8/5 avec une console d’éclairage ................9 Connexion de l’appareil ............................10 Câblage de transmission des données ........................10 Panneau de contrôle..............................11... -
Page 3: Avertissement
Si un appareil doit être renvoyé à l’usine, il est important de le remettre dans sa boîte et son emballage d’origine. Le contenu expédié comprend : ● Net-8/5 de Showtec ● Fil d’alimentation entre prise Schuko et prise Power Pro (de 1,3 m) ●... - Page 4 N’essayez pas de shunter la protection thermostatique ou les fusibles. L’utilisateur est responsable du positionnement et du fonctionnement corrects du Net-8/5. Le fabricant décline toute responsabilité en cas de dommages causés par la mauvaise utilisation ou l’installation incorrecte de cet appareil.
-
Page 5: Conditions D'utilisation
électrique, un accident, etc. Vous mettriez ainsi en danger votre sécurité et celle des autres ! Le Net-8/5 peut être installé dans un bâti d’installation (rack) de 19 pouces. Une mauvaise installation peut entrainer des dégâts importants ainsi que des blessures graves ! Branchement à... -
Page 6: Instructions De Renvoi
Net-8/5 Instructions de renvoi S’acquitter de l’affranchissement postal de la marchandise renvoyée avant de l’expédier et utiliser les matériaux d’emballage d’origine ; aucun timbre de retour prépayé ne sera fourni. Étiqueter clairement l’emballage à l’aide du numéro d’autorisation de renvoi (RMA – Return Authorization Number). -
Page 7: Description Du Système

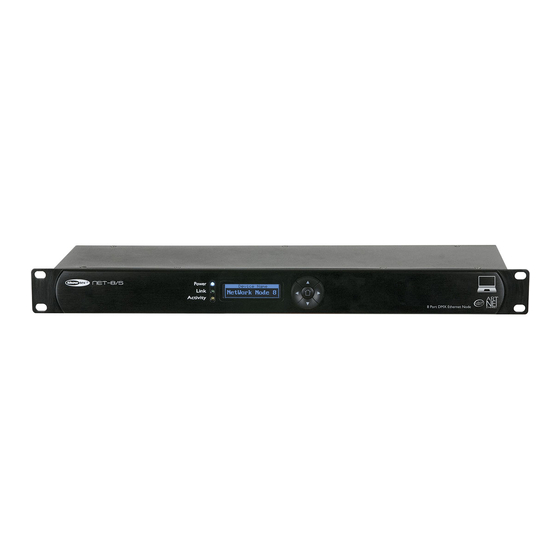

DMX512 et le DMX512 en ArtNET. Vous pouvez transmettre 4 096 canaux sur un seul CAT5. Le NET-8/3 peut donc être facilement utilisé lors de petites et grandes manifestations. Le NET-8/5 dispose d’un commutateur réseau pouvant être utilisé à titre de répéteur Ethernet, ainsi que de 8 réseaux DMX- 512 qui peuvent être utilisés comme entrée ou sortie. -
Page 8: Panneau Arrière
11) Prise RJ45 Ethernet 2 et indicateurs LED de vitesse et de service Installation Retirez tout le matériel d’emballage du Net-8/5. Veillez à ce que la mousse et le plastique de rembourrage soient complètement retirés. Branchez tous les fils. N’alimentez pas le système avant de l’avoir correctement configuré et connecté. -
Page 9: Modes De Contrôle
01) Fixer le répartiteur à un rack de 19 pouces. 02) Utilisez un fil XLR 5 broches pour connecter le Net-8/5 à vos appareils, sur les prises DMX. 03) Branchez le commutateur réseau au Net-8/5 (cat 5, 6, etc. fil). -
Page 10: Configuration Du Net-8/5 Avec Une Console D'éclairage
01) Fixer le répartiteur à un rack de 19 pouces. 02) Utilisez un fil XLR 5 broches pour connecter le Net-8/5 à vos appareils, sur les prises DMX. 03) Branchez le commutateur réseau au Net-8/5 (cat 5, 6, etc. fil). -
Page 11: Connexion De L'appareil
Net-8/5 Connexion de l’appareil Vous allez avoir besoin d’un fil data série pour faire fonctionner l’éclairage d’un ou de plusieurs appareils, si vous utilisez une console de contrôle DMX-512, ou pour synchroniser l’éclairage d’au moins deux appareils, s’ils sont configurés en mode maître / esclave. Le nombre combiné de canaux requis par tous les appareils sur un fil data série, détermine le nombre d’appareils que ce fil peut prendre en charge. -
Page 12: Panneau De Contrôle
Net-8/5 Panneau de contrôle Écran LCD Bouton HAUT (UP) C) Bouton DROIT D) Bouton ACCUEIL Bouton GAUCHE Bouton BAS (DOWN) Fig. 05 Menu de situation de service En mode d’allumage ( ) Vous pouvez apercevoir 4 modes différents de situation de service sur l’écran. -
Page 13: Options Du Menu Principal
Net-8/5 Options du menu principal 1. Rename (renommer) 2. Set DHCP (définir DHCP) 3. Set IP Address (définir l’adresse IP) 4. Set Netmask (définir le masque réseau) 5. Set DMX Port (définir la prise DMX) 6. Set Device ID (définir l’iD de l’appareil) 7. -
Page 14: Set Netmask (Définir Le Masque Réseau)
Net-8/5 03) Appuyez sur les touches UP / DOWN pour faire défiler les numéros, Annuler ou Entrer. 04) Utilisez le bouton DROIT pour sélectionner trois numéros. Les numéros sélectionnés seront surlignés. 05) Appuyez sur les boutons UP/DOWN pour changer les numéros (de 0 à 255). - Page 15 Net-8/5 06) Utilisez les boutons Up / Down pour passer d’une option à l’autre parmi les 10. Pour de plus amples explications, voir en page suivante. 07) Utilisez le bouton DROIT pour sélectionner une option. L’option sélectionnée sera surlignée. 08) Appuyez sur les touches UP / DOW pour modifier l’option souhaitée et validez avec la touche DROIT.
-
Page 16: Set Device Id (Définir L'id De L'appareil)
Net-8/5 maintient l’envoi de données en l’absence d' activité. Vous pouvez sélectionner à quel réseau Artnet (de 0 à 15 et DISABLED) les données doivent être envoyées. Cette fonction ne fonctionne que si le DMX est réglé sur Sortie et que le mode DMX est HTP / LTP. -
Page 17: User Preset (Préréglage Par L'usager)
Net-8/5 9. User Preset (préréglage par l’usager) 01) Appuyez sur le bouton GAUCHE pour ouvrir le menu principal. 02) Dans le menu principal, appuyez sur les boutons UP / DOWN pour choisir User preset et appuyez sur le bouton DROIT pour ouvrir le sous-menu. L’écran affiche : 03) Utilisez les boutons Up / Down pour passer d’une option à... -
Page 18: Entretien
04) Les fils d’alimentation ne devront présenter aucune trace de dommage ou de fatigue des matériaux. Le Net-8/5 de Showtec ne requiert presque aucune maintenance. Cependant, vous devez veiller à ce que l’appareil reste propre. Débranchez l’alimentation électrique puis nettoyez le couvercle à l’aide d’un chiffon humide. -
Page 19: Dépannage
03) Fusible. Remplacez le fusible. Reportez-vous à la page 17 pour remplacer le fusible. 04) Si tout ce qui est mentionné ci-dessus semble fonctionner correctement, rebranchez l’appareil. 05) Si vous ne parvenez pas à déterminer la cause du problème, n’ouvrez en aucun cas le Net-8/5, cela pourrait abîmer l’appareil et annuler la garantie. - Page 20 Net-8/5 Problème Cause (s) probable (s) Solution L’alimentation est défectueuse • Vérifiez que l’appareil soit allumé et que les fils soient correctement Un ou plusieurs branchés. appareils ne fonctionnent pas Le fusible primaire a grillé • Remplacez le fusible. Le protocole ArtNet n’est pas •...
-
Page 21: Caractéristiques Du Produit
Net-8/5 Caractéristiques du produit Modèle : Net-8/5 de Showtec Tension en entrée : 100 - 240 V C.A. / 50 / 60 Hz Consommation : 20 W Fusible : F1A / 250 V Dimensions : 483 x 143 x 44 mm (l x L x H) -
Page 22: Dimensions
Net-8/5 Dimensions Code produit : 50805... -
Page 23: Remarque
