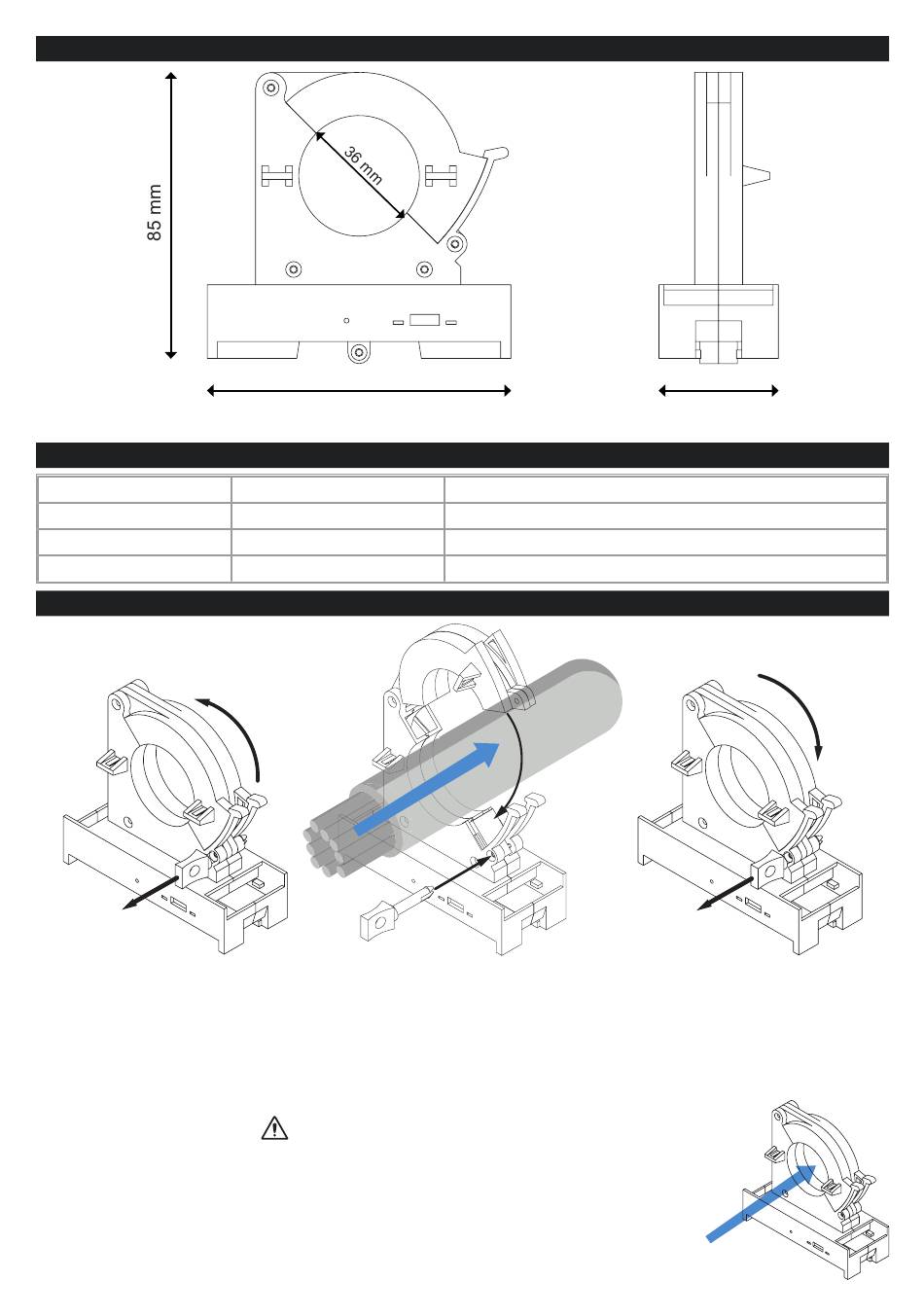

SCHÉMA DU MODULE
Dimensions LxHxP : 90 x 85 x 36 mm ; Poids : ≈ 145 g ; Boîtier : PA6, couleur noire
SIGNALISATION PAR LED SUR LA PARTIE FRONTALE
LED
PWR/COM Verte
PWR/COM Verte
D-OUT Jaune
NORMES D'INSTALLATION
Retirez la fiche de blocage pour permettre
l'ouverture de l'instrument.
Lors de la première utilisation, l'instrument
n'est pas bloqué par la fiche.
S'assurer que le sens du courant qui traverse le câble est bien celui illustré sur la figure (entrant).
Pour augmenter la sensibilité de mesure du courant, introduire à plusieurs reprises le câble dans
le trou central de l'instrument en créant une série de spires. La sensibilité de la mesure du courant
est proportionnelle au nombre de passages des conducteurs dans le trou ; si les spires ne sont pas
uniformément réparties, une erreur de lecture pourrait se produire.
MI00615-0-FR
90 mm
ÉTAT
Allumée fixement
Clignotante
Allumée fixement
Positionner l'instrument pour la lecture
à l'aide du guide DIN ou des colliers de
blocage.
Le sens de lecture de l'instrument est
indiqué dans le dessin de référence
ci-dessus.
ATTENTION
MANUEL D'INSTALLATION
36 mm
Signification des LED
Le dispositif est alimenté correctement
Communication via port USB et RS485
Sortie numérique active
Fermez l'instrument à l'aide de la fiche de
blocage.
Appliquez une pression suffisante pour
que le demi-noyau supérieur se fixe dans
les ailettes de blocage.
2/4
