Le bouton TARE se trouve sur la face Avant du coffret.
3.2
Programmation des voies de mesure
Chaque voie de mesure doit être faite individuellement. IL n'est pas nécessaire que
le ou les capteurs soit connectés.
3.3
Activation du mode configuration
Pour activer le mode configuration :
1.
Connecter le voltmètre entre la masse (0 Vcc alimentation) et la sortie
mesure de la voie à configurer (voir 2.2).
2.
Appuyer sur le bouton SCALE et mettre le boitier sous tension. Le bouton
SCALE doit rester appuyer 5 secondes après la mise sous tension.
La tension de sortie est alors de -1.1 Vcc.
En validant le point 1.1 vous entrez directement dans le menu 1.1
(sélection de la tension d'entrée)
Manuel d'utilisation PMI-930-AJ

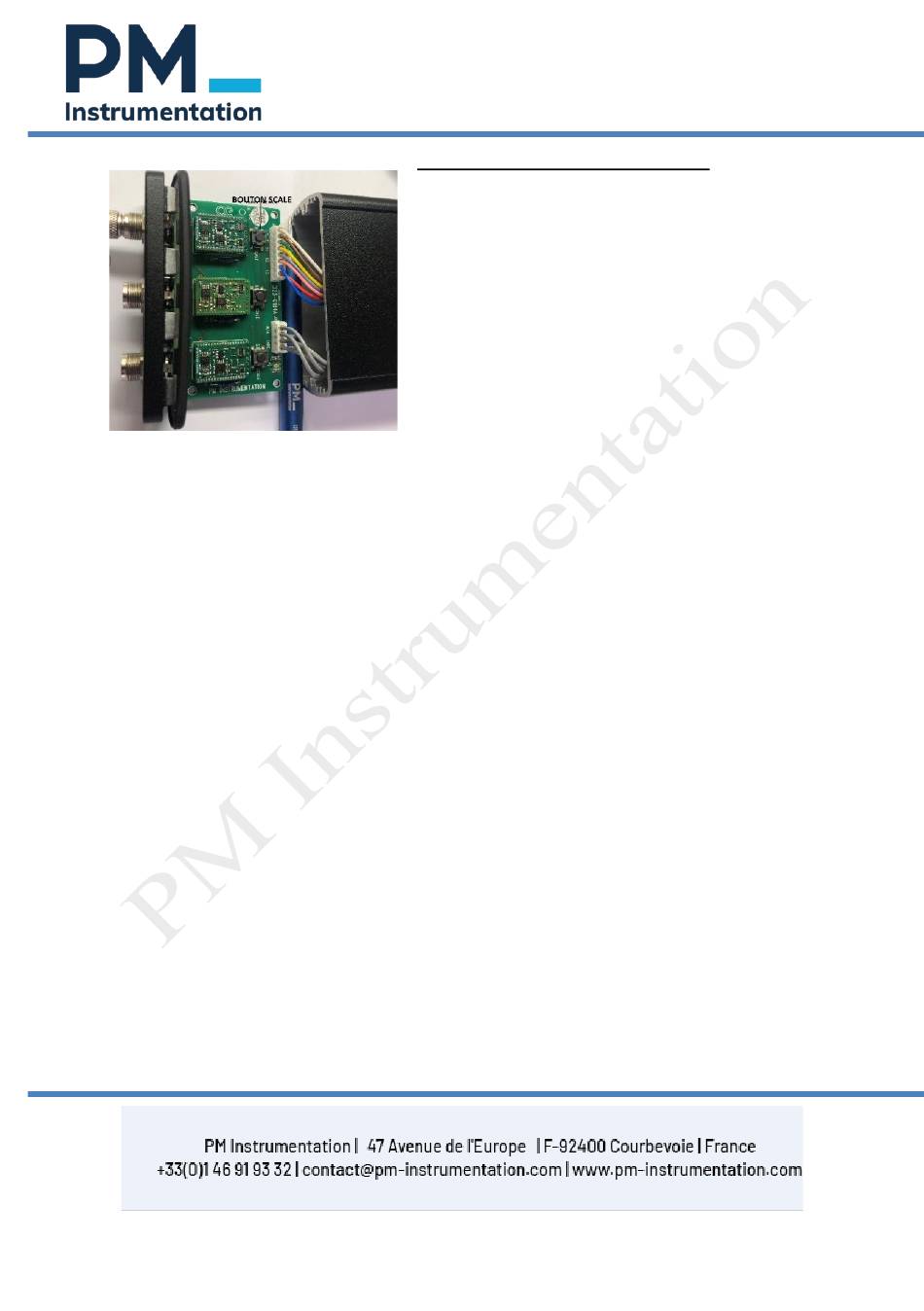

Pour accéder aux bouton SCALE :
il faut ouvrir le coffret.
Sur la face arrière du coffret (coté connecteurs
capteurs), retirer les 2 bouchons noirs couvrant
les vis, puis dévisser les 2 vis Torx (taille S2-
T10).
Tirer la carte vers l'extérieur. Les fils, à
l'intérieur du coffret, sont suffisamment longs
pour permettre cette opération.
PM Instrumentation
03-2023
Page 5 sur 11
