FireFlex TotalPac 3 Mode D'emploi page 7

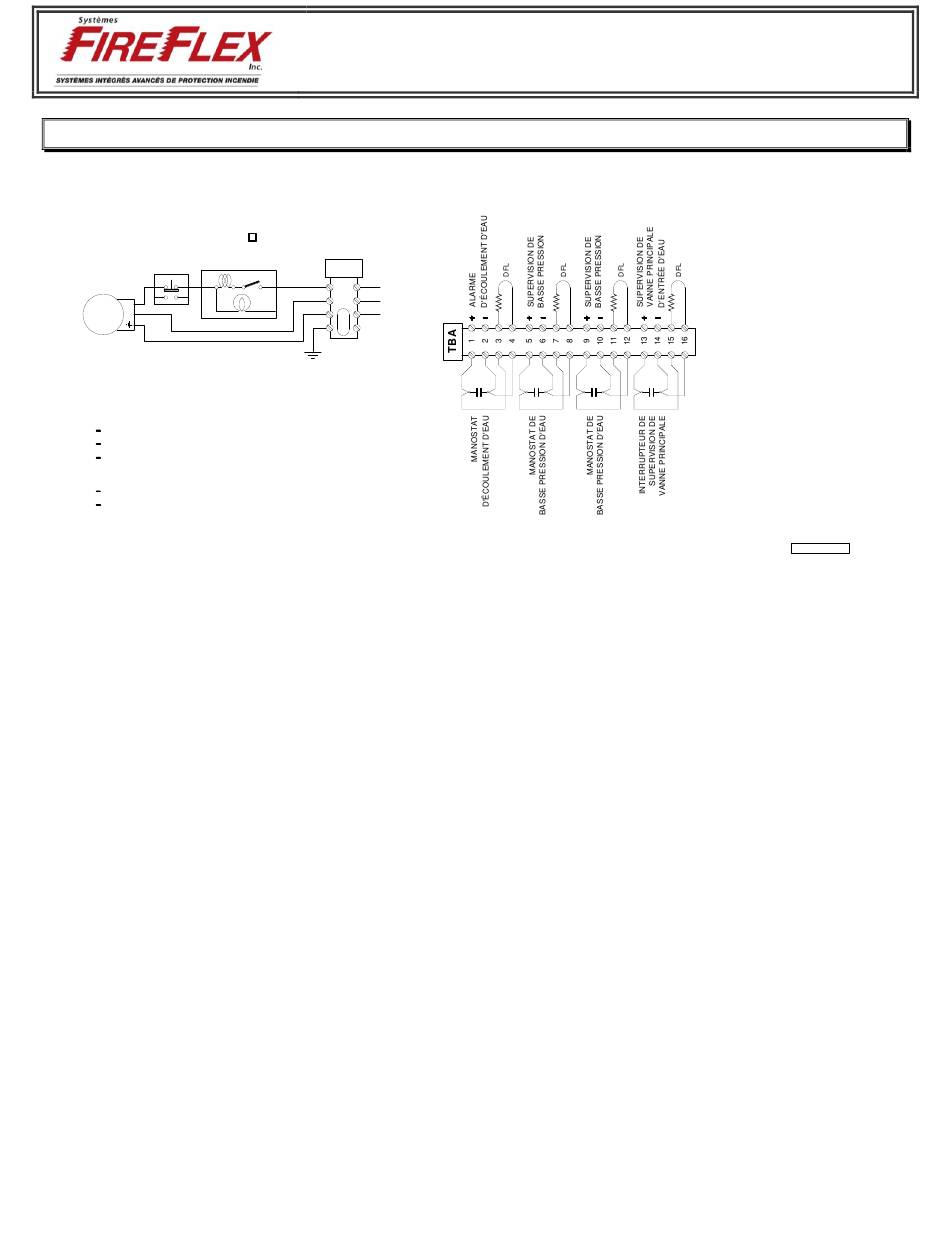

Schémas du câblage
ENTRÉE D'ALIMENTATION ÉLECTRIQUE
PROTECTION
INTERRUPTEUR
THERMIQUE
À PRESSION
T1
1 2
3 4
L
POMPE DE
N
SURPRESSION
LAMPE
NOTES:
Tous les dispositifs sont câblés en usine.
Tous les dispositifs sont montrés dans leur état normal de supervision.
Paramètres des contacts:
Manostat: 2A, 30VCC 10A, 125/250VCA
Interrupteur de supervision: 0.5A, 125VCC 0.25A, 250VCC 5A, 1/6HP, 125/250VCA
Utilisez les contacts secs seulement sur des circuits limités en puissance.
Utilisez les dispositifs de fin de ligne compatibles avec le panneau de contrôle utilisé.
FM-076D-1-91D
120VCA, 60Hz, 1/2HP MAX
INTERRUPTEUR
ON/OFF
TBB
L2
LIGNE
1
2 NEUTRE
T2
TERRE
3
4
Système sous eau avec pompe de surpression
®
T P 3
OTAL AC
Unité asservie
FM-061H-0-100A
7 de 12
