MANUEL UTILISATEUR
PRECELLYS
Evolution Touch
®
3.1.2
Cinétique du tube
De par la conception et la symétrie de la machine, chacun des tubes d'un
même type placé sur le portoir a strictement la même cinétique, ce qui
garantit la même qualité de lyse et d'homogénéisation dans chacun des
tubes.
Le centre de gravité des tubes décrit une courbe complexe sur une portion
de sphère. Le mélange contenu dans les tubes subit donc un mouvement
tridimensionnel avec une composante majeure longitudinale au tube ce
qui permet une lyse efficace. Le mouvement généré par le PRECELLYS®
Evolution Touch est un mouvement de précession, ce qui signifie que les
tubes ne sont pas entraînés en rotation.
Les tubes utilisés doivent avoir une géométrie compatible avec le portoir
et être capables de résister à des accélérations de 600 g pendant 5
minutes sans subir de déformation (voir les préconisations d'utilisation
§ 2.6.1).
Le mouvement de précession subi par les échantillons biologiques
provoque une élévation de température de l'échantillon et de l'appareil
3.1.3

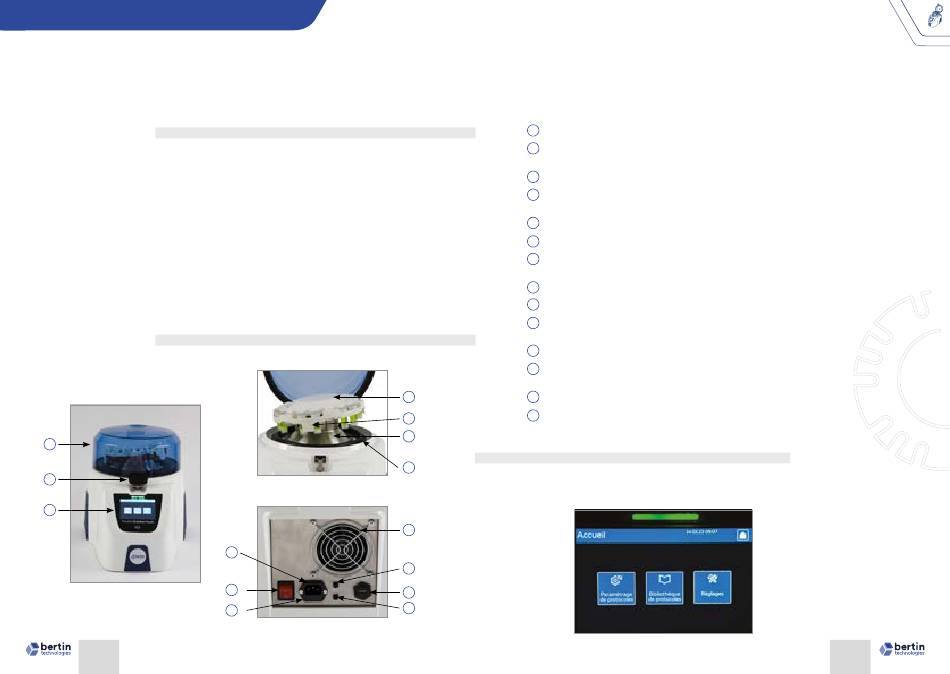

Description de l'équipement
1
2
3
Page
10
4
5
6
7
8
12
14
11
9
10
13
1
Capot : ferme l'équipement.
2
Poignée de verrouillage : verrouille le couvercle du Precellys®
Evolution Touch et empêche son ouverture.
3
Interface Homme Machine : programme et lance les cycles.
4
Peigne : maintient les tubes de lyse insérés dans le support
tubes.
5
Portoir : supporte les tubes de lyse.
6
Support métallique : supporte le portoir.
7
Joint de confinement : permet l'étanchéité du Precellys®
Evolution Touch.
8
Entrée d'air : diffuse l'air dans le Precellys® Evolution Touch.
9
Prise USB : pour l'export/l'import des données via une clé USB.
10
Connexion supplémentaire 24V DC : permet la connexion du
ventilateur du Cryolys Evolution au Precellys Evolution Touch.
11
Bouton On/Off : allume et éteint le Precellys® Evolution Touch.
12
Fiche d'alimentation : connecte le Precellys® Evolution Touch
à l'alimentation électrique.
13
Fusible : protège le Precellys® Evolution Touch des surtensions.
14
Connexion supplémentaire 3V DC et 5V DC : permet la
connexion du Cryolys Evolution sur le Precellys Evolution
Touch.
3.1.4
Présentation de l'interface de commande
L'écran tactile s'allume à la mise sous tension du PRECELLYS® Evolution
Touch et affiche le menu principal après quelques secondes d'initialisation
du système.
Figure 1 : écran d'accueil
Page
11
