Installations à 2 vitesses - Système électrique
Schémas électriques et hydrauliques

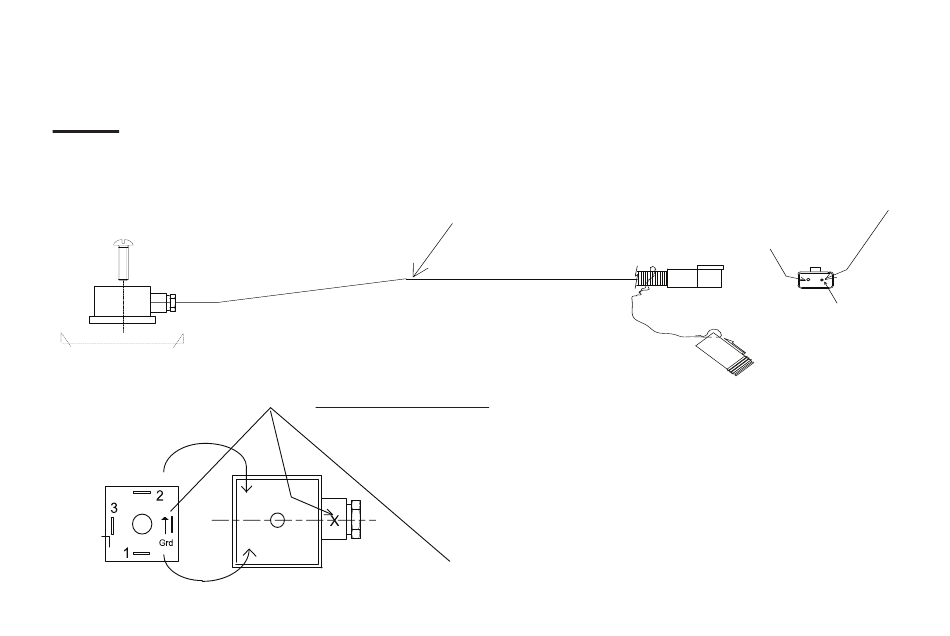

Vous trouverez ci-dessous une copie du harnais moteur référence DM-000021 utilisé sur les unités de moto-réducteur à 2
vitesses.
NOTE
Aucun harnais électrique ou régulateur de vitesse n'est utilisé sur les unités de moto-réducteur planétaires à vitesse unique.
Fiche Hirschmann avec carter transpa-
rent en polycarbonate (avec LED CC
12 V/24 V) qui se branche sur l'élec-
trovanne (située sous le capot de l'unité
de moto-réducteur).
A
A
(Vue de la partie inférieure du bloc
de connecteur de la fiche)
VUE A-A
42
PM-000251 - Manuel de l'opérateur - PDD-PD50 - Mars 2023 - Traduction du manuel d'origine
DM-000021 Harnais
SORTIE DE BROCHE de l'élément 1
Borne 1 - Rouge (+)
Borne 2 - Noire (-)
L'orientation du bloc de
connecteurs dans le carter
est GrdX (la terre de la borne
coïncide avec le X)
(Vue de la base de la fiche)
Fil à 2 âmes avec gaine ondulée ou à
spirale
3000MM
Sur la fiche Hirschmann, les deux points 1 et 2 ont des bornes.
La borne 1 est rouge et positive (+). La borne 2 est noire et
négative (-). Notez l'orientation du bloc de raccordement.
Nouvelle prise Hirschmann en service, à partir de juin 2022.
La fiche transparente contient une LED qui indique visuellement que
l'appareil est sous tension.
BORNE 1(+)
BORNE 2(-)
Vue de l'avant de la fiche
mâle à 2 broches Deutsch
Remarque:
BORNES MÂLES
