avec le scellant dans l'ouverture du brûleur. Solidifier avec 3
vis à métal auto perçantes.
2.4.4
Brûleur Beckett NX
Enlever le couvercle du brûleur, et retirer la plaque
permettant l'entrée d'air sur le dessus du couvercle.
Appliquer du scellant (silicone) sur un adapteur de 7.6 cm
(3") et insérer la partie avec le scellant dans l'ouverture du
brûleur. Replacer le couvercle du brûleur.
2.4.5
Brûleur Riello 40-BF
Insérer la partie femelle d'un coude 90° de 5,08 cm (2") de
diamètre dans l'ouverture sur le dessus du brûleur prévue à
cette fin. Solidifier avec 3 vis à métal auto-perçantes. Coller
la petite partie du réducteur 7.6 cm (3") femelle à 5,08 cm
(2") femelle, sur la partie mâle du coude 90°. Si ces pièces
ne sont pas disponibles, il est toujours possible d'utiliser un
coude 90° de 7.6 cm (3") de diamètre avec la partie mâle
dans l'ouverture d'air de combustion. L'utilisation de silicone
est ici nécessaire pour assurer l'étanchéité. Solidifier avec 3
vis à métal auto-perçantes.
2.4.6
Connexion à l'évacuateur
Insérer le coude 7.6 cm (3") 90° femelle-femelle sur le
raccord de l'entrée d'air en acier inoxydable de l'évacuateur,
situé sur le côté droit de l'évacuateur. Solidifier avec 3 vis à
métal auto-perçantes.
2.4.7
Conduit intermédiaire
S'assurer que le conduit est supporté adéquatement et
selon les codes locaux et nationaux. Lors de l'installation du
conduit, respecter les distances minimums entre la
fournaise et le conduit (distance minimum entre la fournaise
et les matériaux combustibles).
2.5
INSTALLATION DU CAVALIER « BVSO »
Sur les unités équipées d'un connecteur pour un dispositif
d'arrêt anti-refoulement, le cavalier inclus et fourni dans le
kit #B03396, doit être installé. Se référer aux instructions
incluses avec le kit et la figure 11 de ce manuel.

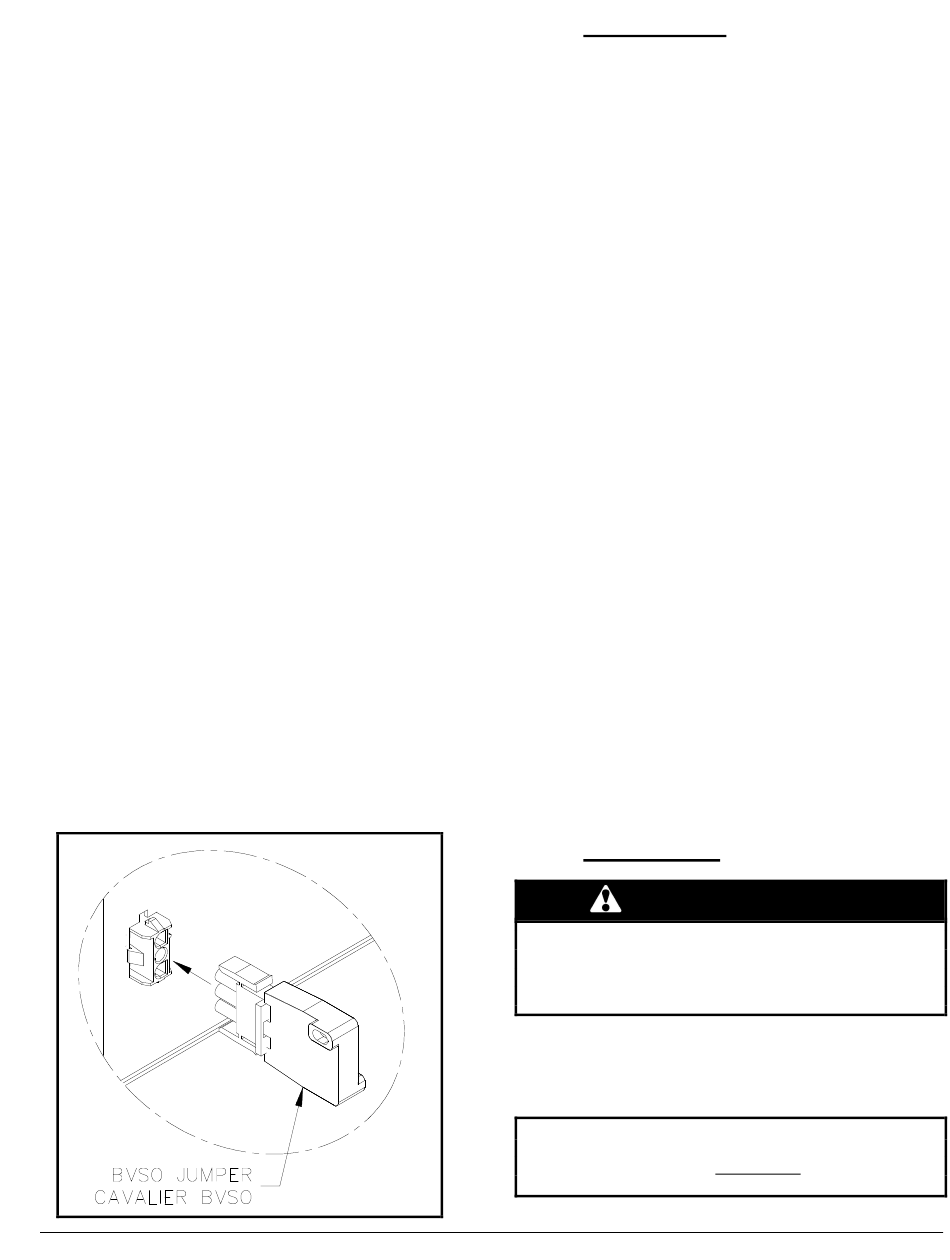

Figure 11 : Cavalier BVSO
3.0
Ce système d'évacuation est un système de combustion
scellé ayant pour effet d'isoler la fournaise par rapport à
l'intérieur du bâtiment. Le brûleur n'est donc pas affecté par
une variation de la pression dans le bâtiment et ce type
d'installation est idéal dans le cas des constructions très
étanches.
Ce système doit seulement être installé sur un appareil
approuvé (se référer à l'étiquette signalétique sur l'appareil
pour cette utilisation et au tableau 3)
3.1
Lorsque les ajustements sont effectués selon les instructions
d'installation contenues dans le manuel de la fournaise au
mazout, il est recommandé de vérifier que la température des
gaz de combustion à la sortie de l'évacuateur mural soit au
moins de 93°C (200°F). Dans l'éventualité où il est impossible
d'obtenir
fonctionnement, il est recommandé de relocaliser l'appareil
de façon à raccourcir la longueur du tuyau d'évacuation.
Après la modification, laisser le système refroidir pendant 30
minutes et revérifier la température à la sortie de l'évacuateur
(après 5 minutes de fonctionnement). La température doit être
d'au moins 93°C (200°F).
3.2
Le délai post purge des brûleurs au mazout est ajusté en
usine à zéro seconde. Ce délai est applicable pour toutes
les installations avec une évacuation par cheminée. Pour
les unités de chauffage avec système d'évacuation murale
directe, l'ajustement du délai post purge doit être ajusté à 15
secondes lorsqu'installé avec un brûleur Beckett. Le délai
de post purge n'est pas nécessaire avec un brûleur Riello.
Se référer au manuel d'instruction et marquage du contrôle
du brûleur pour plus de détail concernant l'ajustement du
délai post purge.
4.0
Avant
l'alimentation
électrique. Le circuit de 115 volts représente un danger
potentiel d'électrocution.
Pour l'entretien, se référer au manuel d'installation de
l'appareil de chauffage. L'entretien d'un système de
combustion scellée est identique à l'entretien d'appareil
avec cheminée, mais avec la particularité suivante :
Note : Pour le service d'entretien, enlever la bride
d'évacuation en dévissant les écrous en laiton (voir figure
9). La transition (item H) ne doit pas être démontée de
l'assemblage du tuyau d'évacuation flexible.
9
DNS-1165 Rev A
OPÉRATION
VÉRIFICATION DE LA TEMPÉRATURE DE
SORTIE DES GAZ
cette
température
après
AJUSTEMENT DU DÉLAI POST PURGE DU
BRÛLEUR
ENTRETIEN
AVERTISSEMENT
d'effectuer
des
travaux
du
combustible
5
minutes
de
d'entretien,
fermer
et
l'alimentation
