4 Planification et montage – Planification du système d'extraction
•
Écart entre la tubulure d'insufflation et la tubulure d'aspira-
tion inférieur à 50 cm :
A
B
C

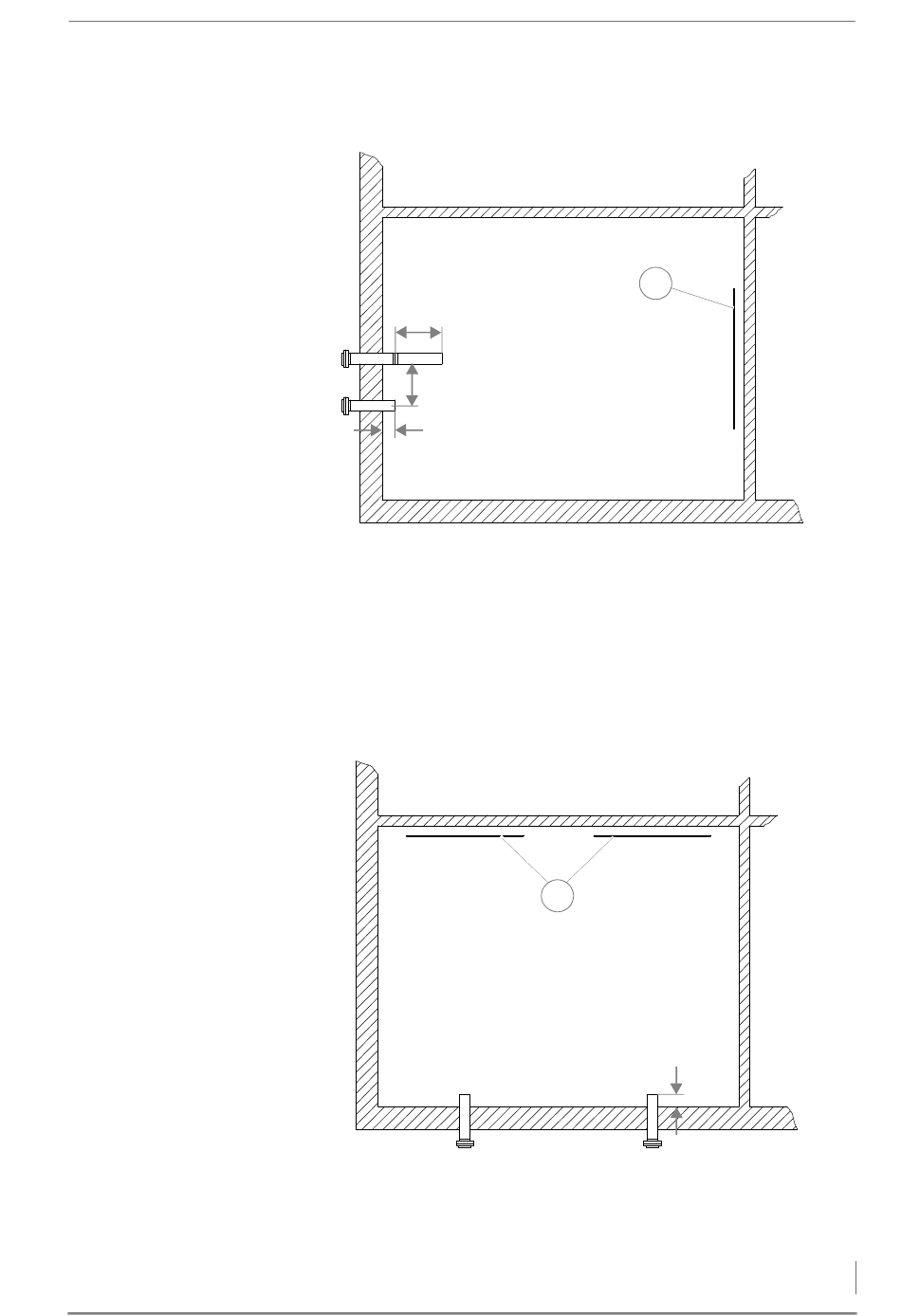

Figure 4/3 — Tubulures d'insufflation et d'aspiration, variante 2
1 Tapis de protection pour granulés
A) min. 50 cm
B) inférieur à 50 cm
C) env. 10 cm
•
Tubulures d'insufflation et d'aspiration, pour remplissage en
alternance :
Figure 4/4 — Tubulures d'insufflation et d'aspiration, variante 3
1 Tapis de protection pour granulés
A) env. 10 cm
1
1
A
