Entrées TOR
Il existe deux entrées TOR DI1 et DI2 avec fonction de contact et
une seule entrée TOR DI3 avec signal haute tension.
Deux entrées TOR sont disponibles pour l'une des fonctions
suivantes :
- Retransmission de la position d'un contact par la transmission de
données
- Fonction de contact porte avec alarme
- Top de dégivrage
- Interrupteur principal : mise en marche / arrêt du refroidissement
- Modification nocturne
- Changement de bande thermostatique
- Alarme générale de surveillance
- Nettoyage du meuble
- Refroidissement forcé
- Forçage de rideau de nuit
- Dégivrage coordonné (DI2 seul)
- Fermeture forcée de la vanne (DI3 seul)
- Arrêt meuble
Fermeture forcée
Il est possible de fermer les détendeurs AKV par un signal externe
("Forced closing").
Cette fonction doit être utilisée pour empêcher l'injection de li-
quide dans l'évaporateur lorsque le compresseur est arrêté par les
circuits de sécurité (mais pas en cas de basse pression – LP.)
Si le dégivrage est en cours, la fermeture forcée ne se produit que
lorsque le dégivrage est achevé.
Ce signal est reçu sur une entrée DI3 ou par l'intermédiaire de la
ligne de transmission des données.
On peut définir les ventilateurs pour être à l'arrêt ou en marche au
cours d'une fermeture forcée.
Contact de porte
La fonction de contact de porte peut avoir deux utilisations différen-
tes via les entrées digitales :
Surveillance avec alarme
Le régulateur surveille le contact de porte en émettant un
message d'alarme, si la durée de l'ouverture de la porte dépasse
la temporisation d'alarme réglée.
Surveillance avec alarme et arrêt du refroidissement
Lors de l'ouverture de la porte il y a arrêt du refroidissement,
c'est-à-dire de l'injection, du compresseur et du ventilateur
et l'éclairage s'allume. Si la durée de l'ouverture de la porte
dépasse le temps de redémarrage réglé, le refroidissement re-
prend. Il est ainsi garanti que le refroidissement persiste même
si la porte est laissée ouverte ou si son contact est défectueux.
Si l'ouverture de la porte dépasse la temporisation d'alarme
réglée, une alarme est en outre émise

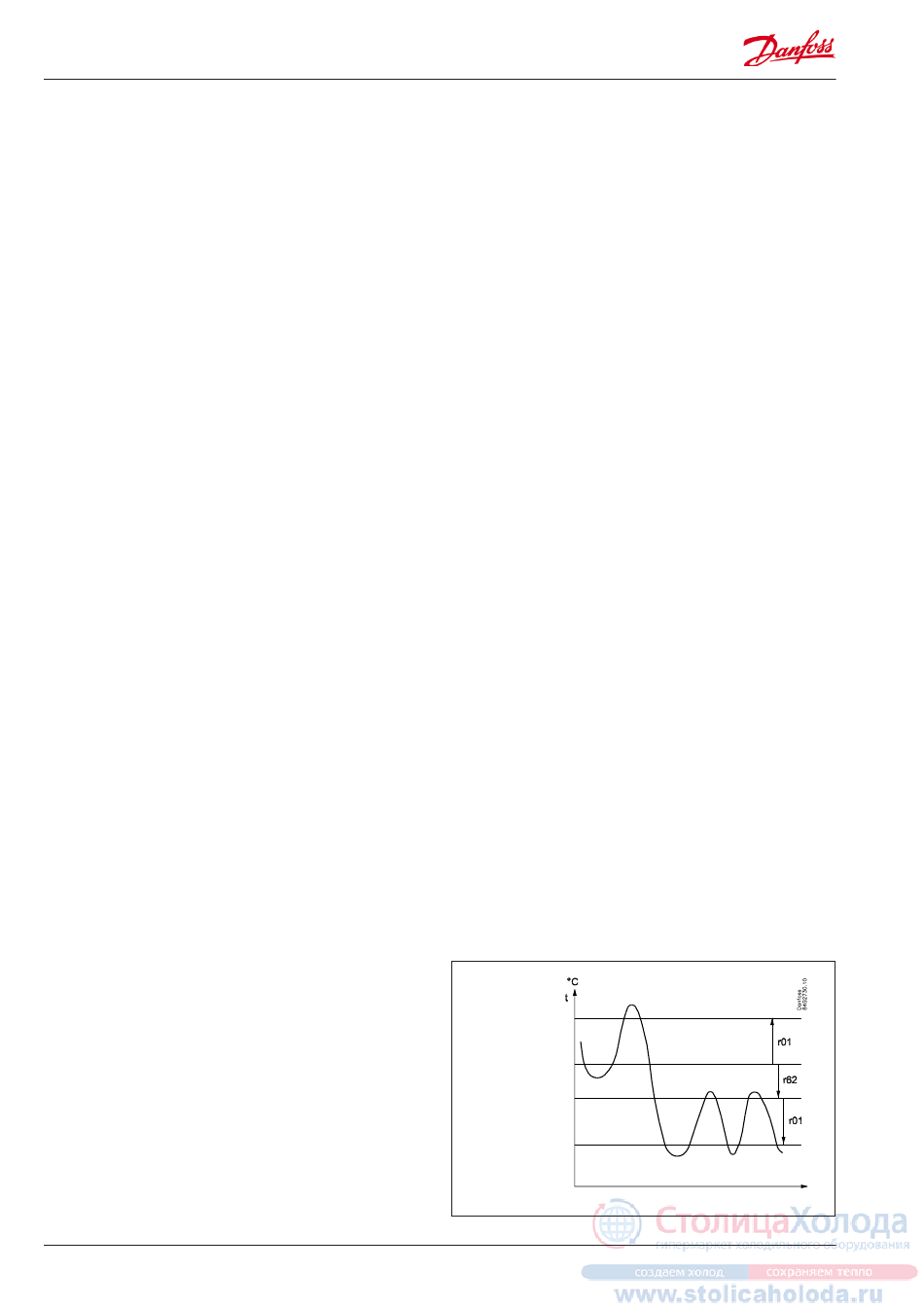

Chauffage
La fonction de chauffage est utilisée pour empêcher que la
température reste trop basse, par exemple dans un abattoir. La
limite temporelle de déclenchement de la fonction de chauffage
est réglée comme une valeur offset sous la limite actuelle de
déclenchement du thermostat de refroidissement. Ce qui garantit
qu'il n'y a pas de refroidissement et de chauffage simultanément.
Le différentiel du thermostat de chauffage a la même valeur que
celui du thermostat de refroidissement. Pour empêcher que le
thermostat de chauffage s'enclenche en cas de dépassement de
courte durée de la température de l'air, il est possible de régler
une temporisation du moment de transition du refroidissement
au chauffage.
10
Manuel RS8GL204 © Danfoss 01-2013
Refroidissement
Zone n eutral
Chaud
AK-CC 550B
