Simrad SU90 Manuel d'installation

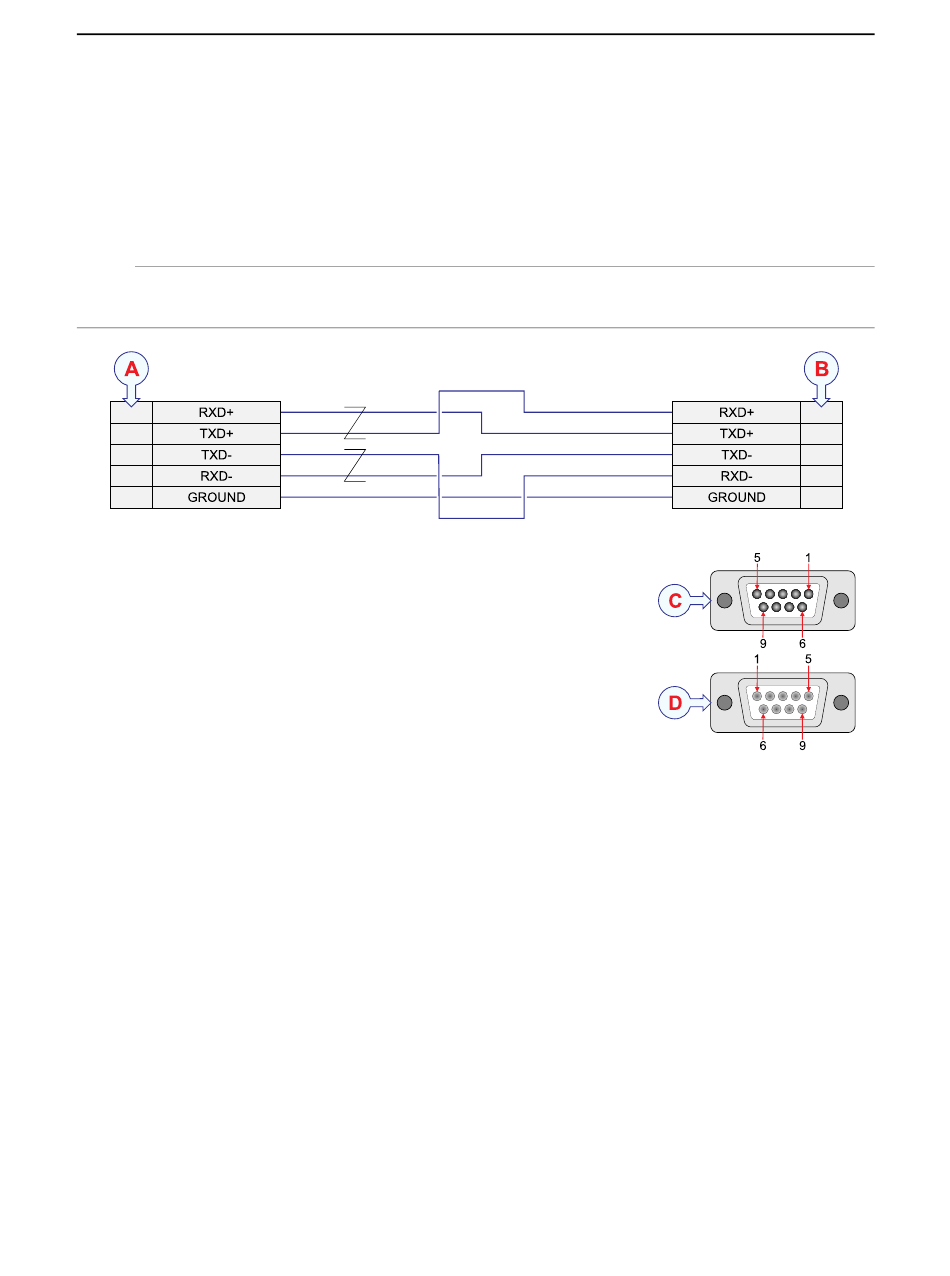

Connexion de liaison série RS-422 utilisant cinq fils
Une connexion de liaison série RS-422 peut transmettre des données à des débits pouvant
atteindre 10 millions de bits par seconde, et peut être envoyée sur des câbles pouvant
atteindre 1 500 mètres.
Note
Cette connexion est spécifique pour l'ordinateur HT20470.
A
Connexion locale
B
Connexion périphérique distant (Pour plus
d'informations, reportez-vous au manuel utilisateur
fourni par le fabricant.)
C
Connecteur sous-miniature D femelle 9 broches
D
Connecteur sous-miniature D mâle 9 broches
Sauf indication contraire, ce câble doit être fourni par le
chantier d'installation.
Conditions minimales en matière de câbles
•
: 2 x 5 x 0.5 mm
Conducteurs
•
: Ensemble tressé
Écran
•
: 60 V
Tension
•
Diamètre extérieur maximal
Si vous souhaitez utiliser la communication série RS-422 ou RS-485, utilisez un câble à
paires torsadées. Si vous devez installer un câble très long, augmentez la section.
Sujets connexes
Disposition des câbles et interconnexions, page 168
Plans de câblage, page 171
Installation des câbles de votre SU90., page 181
Schémas des câbles et spécifications, page 191
196
2
: Défini par les fiches et/ou le presse-étoupe
461433/E
