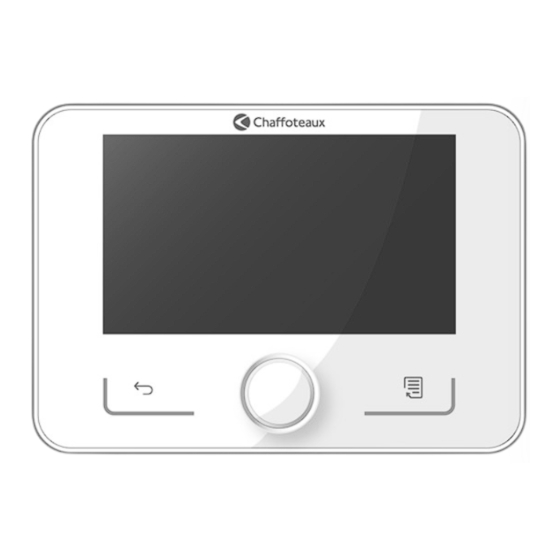

CHAFFOTEAUX EXPERT HD Instructions De Montage Et D'utilisation
Table des Matières
Les langues disponibles
Les langues disponibles
Ready for
Connectivity
discover more
@chaffoteaux.com
ChaffoLink
3319469
INTERFACCIA DI SISTEMA
SYSTEM INTERFACE
COMMADE À DISTANCE
INTERFAZ DE SISTEMA
INTERFACE DE SISTEMA
СИСТЕМНЫЙ ИНТЕРФЕЙС
INTERFEJS SYSTEMU
EXPERT HD
Istruzioni di installazione ed uso
Assembly and operation instructions
IT
EN
FR
ES
PT
RUS
PL
Table des Matières
Manuels Connexes pour CHAFFOTEAUX EXPERT HD
Sommaire des Matières pour CHAFFOTEAUX EXPERT HD
-
Page 24: Généralités
GÉNÉRALITÉS L’interface système EXPERT HD permet une gestion simple et efficace de la tempéra- ture des différents espaces et de l’eau chaude sanitaire. L’interface du système EXPERT HD est compatible avec ChaffoLink. Merci d’avoir choisi ChaffoLink, le système conçu et produit par C HAFFOETAUX pour fournir une nouvelle expérience d’utilisation du sys-... - Page 25 ATTENTION: Le non-respect des avertissements comporte un risque de lésions et peut même entraîner la mort. Le non-respect des avertissements de danger peut endommager, gravement dans certains cas, les biens, les plantes ou blesser les animaux. Le fabricant ne peut en aucun cas être tenu pour responsable des dommages éventuels dus à...
-
Page 26: Description Du Produit
Classe de contrôle de la température Contribution à l’efficacité énergétique en % pour le chauffage des pièces En ajoutant une sonde extérieure Chaffoetaux /Internet Weather (Expert HD): Classe de contrôle de la température Contribution à l’efficacité énergétique en % pour le chauffage des pièces Dans un système à... -
Page 27: Installation Du Produit
BUS. Fixer au mur la plaque de base contenue dans le kit d’installa- tion. Positionner Expert HD sur la plaque de base, en la poussant délicatement vers le bas. RACCORDEMENT AU SYSTÈME L’envoi, la réception et le décodage des signaux se font par le biais du protocole BUS BridgeNet® qui assure les échanges entre le générateur de chaleur et l’interface de système. -
Page 28: Configuration Initiale
CONFIGURATION INITIALE ATTENTION ! Pour garantir la sécurité et le bon fonctionnement de l’interface de système, sa mise en service doit être effectuée par un professionnel qualifié remplissant les conditions requises par la loi. PROCÉDURE DE CONFIGURATION Insérer l’interface de système dans la fiche en l’enfonçant doucement vers Initialisation le bas. - Page 29 Ensuite, l’afficheur visualise la sélection de la zone à assigner à l’appareil pour le contrôle de la température ambiante. Tourner le bouton et sélectionner la zone voulue. Appuyer sur le bouton Sélection zone pour confirmer. En attribuant la zone n° 0, l’appareil n’assurera que la fonction d’interface de système.
-
Page 30: Affichage Initial
AFFICHAGE INITIAL A. Touche Menu 18:30 11/03/2021 B. Bouton 10° 21° (tourner pour sélectionner / ° appuyer pour confirmer) C. Touche Esc (en arrière) LIVING ROOM D. Icônes de fonctionnement °C E. Météo et Température externe 1,5 bar F. Température ambiante G. -
Page 31: Fonctions De Base
FONCTIONS DE BASE Réglage de la température ambiante en mode manuel 18:30 11/03/2021 10° Le mode opérationnel de la zone associée 21° à l’appareil est configuré en « » MANUEL. ° Tourner le bouton pour sélectionner la valeur de température, indiquée sur l’afficheur par LIVING ROOM le curseur mobile à... -
Page 32: Menu Utilisateur
MENU UTILISATEUR Appuyer sur la touche Menu, l’afficheur vi- sualise le menu utilisateur composé de deux pages. • Fonction vacances Pour accéder à la deuxième page, tourner le La fonction vacances désactive le chauffage bouton et faire glisser le curseur jusqu’à la pendant la période des vacances et active dernière icône de la première page. - Page 33 • Configuration Sanitaire • Configurations de l’afficheur Permet de sélectionner la température Permet la configuration des principaux para- souhaitée, le mode de fonctionnement pour mètres de l’afficheur. la production d’eau chaude sanitaire et la fonction d’assainissement thermique d’une éventuelle accumulation ECS. •...
- Page 34 AIRE TECHNIQUE ATTENTION ! Pour garantir la sécurité et le bon fonctionnement de l’interface de système, sa mise en service doit être effectuée par un professionnel qualifié remplissant les conditions requises par la loi. Pour accéder à l’aire technique appuyer simultanément sur les touches Retour « Esc » et « Menu »...
